Класс 6Яс, 79 № 146664

СССР

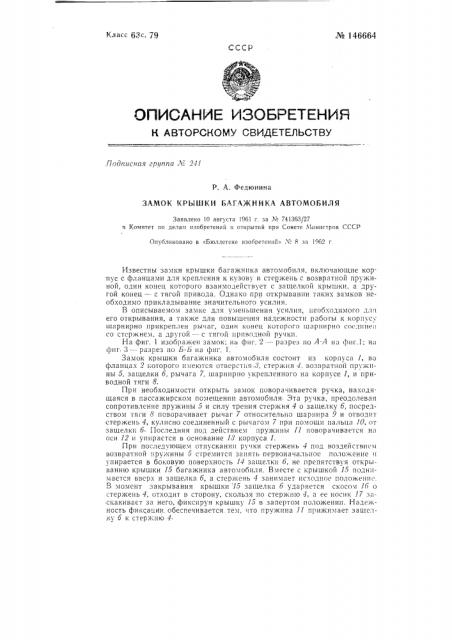

ОПИСАНИК ИЗОВРЕТКНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.Подписная группа Л" 211

Р. А. Федюнина

ЗАМОК КРЫШКИ БАГАЖНИКА АВТОМОБИЛЯ

Заявлено 10 августа 1961 г. за М 741363/27 в Комитет по делам изобретений и открытий при Совете Министров ГССР

Опубликовано в «Бюллетене изобретений» .Л 8 за 1962 г.

Известны замки крышки багажника автомобиля, включающие корпус с фланцами для крепления к кузову и стерхкень с возвратной пружиной, один конец которого взаимодействует с защелкой крышки, а другой конец — с тягой привода. Однако прп открывании таких замков необходимо прикладывание значительного усилия.

В описываемом замке для уменьшения усилия, необходимого дл.I его открывания, а также для повышения надежности работы к корпусу шарнирно прикреплен рычаг, один конец которого шарнирно сое.пгиеп со стержнем, а другой — с тягой приводной ручки.

На фиг. 1 изображен замок; на фиг, 2 — — разрез по A-A «;I фиг.1; на фиг. 3 — разрез по Б-Ь па фпг, 1.

Замок крышки багажника автомобиля состоит из корпуса 1, во фланцах 2 которого имеются отверстия.8, стержня 4, возвратноп пружины 5, защелки б, рычага 7, шарнирно укрепленного на корпусе 1, и приводной тяги 8.

При необходимости открыть замок поворачивается ручка, находящаяся в пассажирском помещении автомобиля Эта ручка. преодолевая сопротивление пружины 5 и силу трения стержня 4 о защелку б, посредством тяги 8 поворачивает рычаг 7 относительно шарнира 9 и отводит стержень 4, кулисно соединенный с рычагом 7 при помощи пальца 10, от защелк1 б Последняя под действием пружины 11 поворачивается H,I оси 12 и упирается в основание 18 корпуса 1.

При последующем отпусканип ручки стержень 4 под воздействием возвратной пружины 5 стремится занять первоначальное положение и упирается в боковую поверхность 14 защелки б, не препятствуя открыванию крышки 15 багажника автомобиля. Вместе с крышкой 15 поднимается вверх и защелка б, а стержень 4 занимает исходное положение.

В момент закрывания крышки 15 защелка б ударяется скосом 16 о стержень 4, отходит в сторону, скользя по стержню 4, а ее носик 17 заскакивает за него, фиксируя KpbllllK) 15 В запертом положенен1. Надежность фиксации. обеспечивается. тем, что пружина 11 прижимает защелку б к стержню 4. № 14б664

Описываемый замок позволяет облегчить открывание крышки багажника или капота автомобиля, на который также может быть установлен замок.

Предмет изобретения

Замок крышки багажника автомобиля, включающий корпус с фланцами для крепления к кузову и стержень с возвратной пружиной, один конец которого взаимодействует с защелкой крышки, а другой конец— с тягой привода, отличающийся тем, что, с целью уменьшения усилия, необходимого для открывания замка, и повышения надежности его работы, к корпусу шарнирно прикреплен рычаг, один конец которого шарнир 10 соединен со стержнем, а второй — с тягой приводной ручки (9 х

8-Ю Рыг 1

Фиг 3
