Способ испытания винтов индукционным испытательным зондом

Способ испытания винтов индукционным испытательным зондом

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности, к испытаниям винтов, тпилек в напорных резервуаpax реакторов. Пель изобретения - сокращение времени испытаний. При испытании резьбовых изделий винт 1 вращаютi а индукционный испытательный зонд перемещают вдоль образующей винта. Катушки 9, запитанные переменным током, ориентируют в поперечном направлении относительно хода резьбы винта и их полем охватывают по меньшей мере два витка резьбы. Это позволяет проверять концевые цилиндрические зоны и переходные участки на шпильках для напорных резервуаров за один рабочий .проход. Время испытаний при этом сокращается минимум в два раза. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУбЛИК. ) й11

1 ï (.г ) Г., ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н IlATEHTY

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA (21) 3960444/25-27 (22) 04.10,85 (31) P 3442256,0 (32) 19.11.84 (33) DF. (46) 15.03.89. Бюл. М 1О (71) Крафтверк Унион АГ (DE) (72) Вернер Майер, Эдгар Фридрих и Эрих Иодлих (ЛЕ) (53) 620,172,25 (088,8) (54) СПОСОБ ИСПЫТАНИЯ ВИНТОВ ИНДУКЦИОННЫМ ИСПЫТАТЕЛЬНЫМ ЗОНДОМ

4 (57) Изобретение относится к машиностроению, в частности, к испытаниям винтов, шпилек в напорных резервуа„„SU „„1466662 А 3

1ян 4 G Ol N 27/87, G 01 В 5/20 рах реакторов. Пель изобретения сокращение времени испытаний. При испытании резьбовых иэделий винт 1 вращают-, а индукционный испытательный зонд перемещают вдоль образующей винта. Катушки 9, запитанные переменным током, ориентируют в поперечном направлении относительно хода резьбы винта и их полем охватывают по меньшей мере два витка резьбы, Это позволяет проверять концевые цилиндрические зоны и переходные участки на шпильках для напорных резервуаров за один рабочий проход, Время испытаний при этом сокращается минимум в два раза. 2 ил.

1466662

Изобретение относится к машиностро ению, в час тиос ти к ис пы тания м винтов, шпилек в напорных резервуарах реакторов.

Цель изобретения — сокращение времени испытаний.

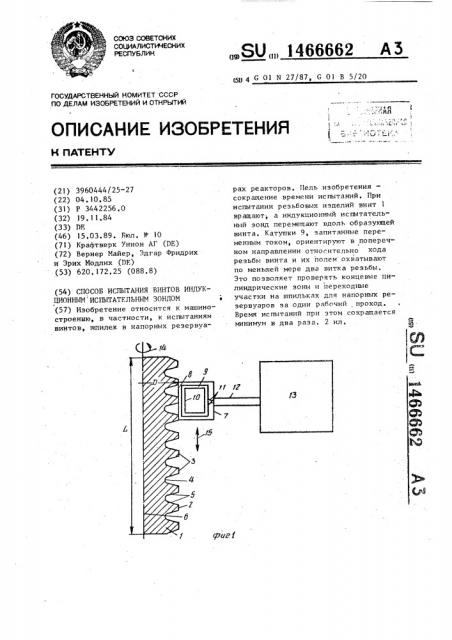

На фиг.1 показано взаимное расположение испытуемого резьбового изделия квинта, шпильки) и индукцион" ного зонда, вид сбоку, на фиг,2— развертка винта шпильки),.

Способ осуществляют следующим образом.

Испытуемое резьбовое изделие (винт,15 шпилька) 1 с выполненной на цилиндрической поверхности 2 резьбой, имеющей выступы 3, впадины 4 и боковые поверхности 5, вращают вокруг оси 6, а индукционный испытательный зонд в 20 виде корпуса 7 из изолирующего материала поверхностью 8 соприкосновения перемещают вдоль образующей винта, при этом катушки 9, по которым протекает высокочастотный пере- 25 менный ток, ориентируют в поперечном

"направлении относительно хода резьбы винта 1 и их полем охватывают по меньшей мере два витка резьбы.

Корпус 7 целесообразно выполнять 30 литым, из пластмассы, например из плексигяаза или тефлона. Он может иметь искривленную поверхность 8 соприкосновения, соответствующую поверхности винта или шпильки. Однако поверхность 8 может быть плоской с целью использования зонда для испытания винтов различных диаметров, Корпус имеет квадратную форму с квадратным поперечным сечением, длина 4О кромок которого составляет, например, 50 мм. Следовательно, .поверхность 8 соприкосновения имеет размер

50М50 мм. Радиус кривизны этой поверхности равен 110-112 мм, 45

При испытании винта (шпильки ) 1, предназначенного для закрепления крышки на .напорных резервуарах реакторов, диаметром {Л) 220 мм, длиной (1.) 2500 мм с резьбой (М) 220y(8 зонд устанавливают до соприкосновения поверхности 8, ориентированной параллельно оси б винта, с поверхностью резьбы винта. Две индукционные катушки 9 с квадратным пеперечным сечением соединены одна с другой параллельно и размещены в корпусе 7, Длина сторон квадратного сечения катушек составляет 25 мм. Магнитное поле катушек в варианте исполнения может охватывать три нитка резьбы, Катушки выполнены из многочисленных витков медной проволоки толщиной, например, 0,05-0,5 мм и расположены на расстоянии А одна от другой, которое находится в пределах размеров катушек. Катушки имеют прямолинейный участок !0 и соединены при помощи соединительных проводов 11 и кабеля

12 с индукционным испытательным прибором 13.

При индукционной проверке одна из катушек 9 запитывается высокочастотным переменным током, например частотой 25 или 100 кГц. В приборе 13 известным способом оценивают напряжения в другой катушке, возникшие в результате магнитной связи через винт 1. При этом последний поворачивается вокруг оси 6 (по стрелке

14), а зонд перемещается параллельно оси 6 (по стрелке 15). В результате образуется путь испытаний винтообразной формы, при котором за один рабочий проход охватывается несколько витков резьбы от внешних боковых сторон профиля резьбы до дна впадины 4.

С помощью предлагаемого зонда помимо резьбовой зоны можно проверять также концевые цилиндрические зоны и переходные участки на шпильках для напорных резервуаров реакторов за..один единственный рабочий проход, что сокращает время проверки минимум в два раза. формула изобретения

Способ испытания винтов индукционным испытательным зондом по меньшей мере с одной катушкой, по которой протекает высокочастотный переменный ток, расположенной в корпусе из изолирующего материала, при котором винт вращают, а корпус с катушкой поверхностью его соприкосновения перемещают вдоль образующей винта, отличающийся тем, что, с целью сокращения времени испытаний, катушку ориентируют в поперечном направлении относительно хода резьбы винта и ее полем охватывают по меньшей мере два витка резьбы.

1466662
