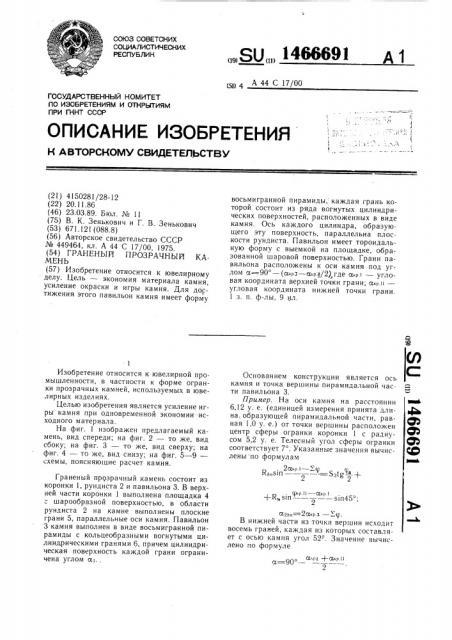

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„я() „„1466691,5И 4 А 44 С 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ (бакр.l I — акр I

+ R„sin sin45 ; а=90 —

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2I) 4!50281/28-12 (22) 20.11.86 (46) 23.03.89. Бюл. № 11 (75) В. К. Зенькович и Г. В. Зенькович (53) 671.121 (088.8) (56) Авторское свидетельство СССР № 449464, кл. А 44 С 17/00, 1975. (54) ГРАНЕНЫЙ ПРОЗРАЧНЫЙ КАМЕНЬ (57) Изобретение относится к ювелирному делу. Цель — экономия материала камня, усиление окраски и игры камня. Для достижения этого павильон камня имеет форму

Изобретение относится к ювелирной промышленности, в частности к форме огранки прозрачных камней, используемых в ювелирных изделиях.

Целью изобретения является усиление игры камня при одновременной экономии исходного материала.

На фиг. 1 изображен предлагаемый камень, вид спереди; на фиг. 2 — то же, вид сбоку", на фиг. 3 — то же, вид сверху; на фиг. 4 — то же, вид снизу; на фиг. 5 — 9— схемы, поясняющие расчет камня.

Граненый прозрачный камень состоит из коронки 1, рундиста 2 и павильона 3. В верхней части коронки 1 выполнена площадка 4 с шарообразной поверхностью, в области рундиста 2 на камне выполнены плоские грани 5, параллельные оси камня. Павильон

3 камня выполнен в виде восьмигранной пирамиды с кольцеобразными вогнутыми цилиндрическими гранями 6, причем цилиндрическая поверхность каждой грани ограничена углом аь восьмигранной пирамиды, каждая грань которой состоит из ряда вогнутых цилиндрических поверхностей, расположенных в виде камня. Ось каждого цилиндра, образующего эту поверхность, параллельна плоскости рундиста. Павильон имеет тороидальную форму с выемкой на площадке, образованной шаровой поверхностью. Грани павильона расположены к оси камня под углом а=90 — (а.рi — акр.il/2), где акрз — угловая координата верхней точки грани; акр.II— угловая координата нижней точки грани.

1 з. п. ф-лы, 9 ил.

Основанием конструкции является ось камня и точка вершины пирамидальной части павильона 3.

Пример. На оси камня на расстоянии

6,12 у. е. (единицей измерения принята длина, образующей пирамидальной части, равная 1,0 у. е.) от точки вершины расположен центр сферы огранки коронки 1 с радиусом 5,2 у. е. Телесный угол сферы огранки соответствует 7 . Указанные значения вычислены по формулам

2акр I — Х (р

R Äsin — — — — -= S3t — +

2 2 а 2 „= с акр.1 — <р.

В нижней части из точки вершин исходит восемь граней, каждая из которых составляет с осью камня угол 52- . Значение вычислено по формуле

1466691

Полученная восьмигранная пирамида с образующей, равной 1.,0 у. е., и высотой, равной 0,616 у. е., делится на 10 ч. цилиндрическими гранями 6, причем угол огранки цилиндром составляет 28, координата верхней точки грани 24, нижней 52, радиус огранки кривизной вовнутрь камня конструктивно принят равным 0,2 у. е., причем оси цилиндра огранки каждого кольца расположены по правильному восьмиугольнику с центром на оси камня в плоскостях, перпендикулярных оси камня и отстоящих от оси камня на расстояниях соответственно, у. е.: в первом кольце огранки 0,159; во втором кольце огранки

0,238; в третьем кольце огранки 0,316; в четвертом кольце огранки 0,395; в пятом кольце огранки 0,474; в шестом кольце огранки 0,553; в седьмом кольце огранки 0,632; в восьмом кольце огранки 0,710; в девятом кольце огранки 0,789; в десятом кольце огранки 0,868.

Оси цилиндров огранки расположены в плоскостях, перпендикулярных оси камня, параллельных плоскости, проходящей через вершину камня, перпендикулярной оси камня, и отстоят от нее на расстоянии, у. е.: в первом кольце огранки 0,123; во втором кольце огранки 0,061; в третьем кольце огранки 0,001; в четвертом кольце огранки

0,062; в пятом кольце огранки 0,124; в шестом кольце огранки 0,185; в седьмом кольце огранки 0,247; в восьмом кольце огранки

0,370; в десятом кольце огранки 0,432.

Угловой размер грани огранки соответствует 28, координата нижней точки грани

52, угловая координата верхней точки грани 24 .

Расстояние оси огранки от оси камня rÄ

QKp.II+акр.l . акр.l+акрЛ г.= К„cos

sin — +

+ (0,5+и+1) хн соз—

Расстояние оси огранки от плоскости, перпендикулярной оси камня, проходящей через точку вершины камня г4: акру — акр, акрт +акру п„=К, сов — (0,5+п — 1) ) x sin

Угловой размер грани огранки nl.. а I = акр у — акра .

Угловая координата верхней точки грани акpz =24 .

Угловая координата нижней точки грани

180 — сс.л акру

3, акру =52 .

Радиус грани огранки R> (фиг. 5): акру — акр

2Кн sln — — — — — =

2 (SI+S ) tgq>.„+S tg(4arcsin .",) 1К РА

2Кн з1п45

sin45 причем Sl, S> и х — показатели объема заготовки камня.

В верхней части камня при переходе от площадки 5 к нижней части камня имеется кольцеобразная грань, кривизной наружу камня с радиусом кольца 0,45 у. е., с осью по окружности радиусом 0,42 у. е. в плоскости, перпендикулярной оси камня на расстоянии

0,55 от вершины камня. Угол огранки кольцеобразной грани конструктивно принят ар-р = 73 — 98 . Значения вычислены по фор15 мулам: радиус кольца огранкт4 R.ap

2а.р jZql Xcp

Кнар sin — — -S3 tg — -+

2 2

+R„sin sin45, угол кольца огранки ар.ар арнар=2акру +Х 9 .

Радиус оси кольца огранки и расстояние плоскости кольцевой оси до точки вершины камня приняты конструктивно по чертежам.

Кольцевая поверхность ограничивает высоту камня, конструктивно принятую равной 1,0 у. е.

30 Координаты верхних точек десятого кольца огранки в нижней части определяют основания сегментных вертикальных граней огранки со значениями 0,656 у. е. Точки пересечения кольцеобразной поверхности в верхней части камня и плоских граней 5 по правиль35 ному восьмиугольнику с центром иа оси камня дают сегментные вертикальные грани с высотой, равной 0,18 у. е.

В качестве примера расчета приведен расчет луча из А„(фиг. 8)

А.В4=0,85 у. е.; B4D4=1,1 у. е.; с „=10;

tg(p„=0,0029; акр, =24, В I В7= — — — "- = — — — — =0,0027;

А B4tgqla 0,85. 0,0029

cosa»py 0,91 (Ag В4+В4Р4) tgqIp+B4D4tgq)p

1 7 созакр1

0,039;

1,95-0,0029+1,1 0,027

0,91. В1В7 . 0,0027

50 ср =4arcsin — =4arcsin. — — -- =1,5, 2К„2 0,2

DID . 0,039 — DlD =2arcsin =2arcsin - =5, 2Кнар 2. 0,45

q (р„+,+Ю 07+12 =

=0,16 +1,5 +5 +12 =! 8 616 .

Условные обозначения:

А — В4 — С4 — D4 — расчетный путь зеленого луча спектра;

1466691

А — В4=С4 — Dg=S>=Sg=0,70 у. е. длины;

В4 — С4= 32=0,67;

4=1,0 — длина образующей камня;

h>=1,0 — высота камня;

А — точка первого преломления;

В ь В4, Ву — точки первого полного внутреннего ограждения красного, зеленого, фиолетового лучей;

С, С4, Ст — точки второго полного внутреннего отражения красного, зеленого, фиолетового лучей;

D, D4, Р7 — точки второго преломления красного, зеленого, фиолетового лучей; а =акрц — аки=52 — 24 =28 — угловой размер нижней грани, 180 — акл 180 — 24 где акр«

3 3 20 (фиг. 8 а, б); аг-=2акр — Z(p=7 — угловой размер верхней сферической грани (фиг. 6);

25 а нар=2кр1 +Z(p=89 — угловой размер верхней кольцеобразной грани (фиг. 7); а рй +а р1 а= — — — — -- =38 — угол наклона ниж2. них граней камня (фиг. 8 а, б);

pep=20 +196 +37 20 =41 — Угол спектРа после последнего отражения (фиг. 5); ср — — 20 — угол спектра в точке А; р =196 — увеличение угла спектра при первом отражении; (S >+Sq) tgcp„+S tg (4arcsin<< " .

q>,— — 4àãñsiãã 2R s ä45

"Вн<р,=4arcsiп (8!+ >2) 1щд+ >2я Чъ о — — — — — — — — 37 20—

2Ь sin45 увеличение угла спектра при втором отражении;

Хср=ср +cр+cр — угол спектра после последнего отражения в общем виде, Хср=41 .

Применение указанной огранки позволяет усилить игру цвета камня путем увеличения угла первичного спектра и дополнительного увеличения угла спектра при втором преломлении.

Формула изобретения

1. Граненый прозрачный камень, состоящий из коронки, рундиста и павильона, часть граней которого в области рундиста выполнена плоскими и параллельными оси камня, отличающийся тем, что, с целью усиления игры камня при одновременной экономии исходного материала, павильон имеет форму восьмигранной пирамиды, каждая грань которой состоит из ряда вогнутых цилиндрических поверхностей, расположенных в виде колец, при этом оси цилиндров, образующих поверхность, параллельны плоскости рундиста, а коронка имеет тороидальную форму с выемкой на площадке, образованной шарообразной поверхностью, причем грани павильона составляют с осью камня угол а

txKpl — акра а=9о

2 где а«pi — угловая координата верхней точки грани; акp« «вЂ” угловая координата нижней точки грани.

2. Камень по п 1, отличающийся тем, что величина угла, ограничивающего цилиндрическую поверхность каждой грани, равна а =акр i — акрт.

5,20

1466691

1466691

1466691 рФхю»1

Фиг.8

Составитель Е. Сова

Редактор С. Пекарь Техред И. Верес Корректор М. Самборская

Заказ 965/2 Тираж 330 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская на 6., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, IOI
