Преобразуемое кресло-стол

Преобразуемое кресло-стол

Иллюстрации

Показать все

Реферат



Изобретение относится к мебельному производству и может быть использовано при изготовлении преобразуемых кресло-столов , диван-кроватей, чертежных досок. Целью изобретения является расширение технологических возможностей, повышение надежности и удобства в эксплуатации. Кресло-стол легко и удобно преобразуется в положение «кресло, «стол, «чертежная , доска и обратно. Подлокотники 6 жестко связаны со спинкой 4 и шарнирно соединены с основанием 1 посредством кронштейнов 7. Спинка 4 с мягким элементом 5 соединена с основанием 1 двухзвенным рычагом 8. Поворачиваясь вокруг пальца 18, спинка 4 своей обратной стороной 9 образует столешницу. Для преобразования устройства винт 13 ослабляют . Устанавливая спинку 4 под наклоном , ее можно использовать в качестве чертежной доски. Перемешая подлокотник 6 в прорези 12 кронштейна 7, изменяют глубину сиденья в положении «кресло и высоту столешницы в положении «стол. Конец двухзвенного рычага 8, соединенный со спинкой 4, выполнен подпружиненным, что уменьшает усилие трансформации. 2 з.п. ф лы, 6 ил. г (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

15п 4 А 47 С 13/00

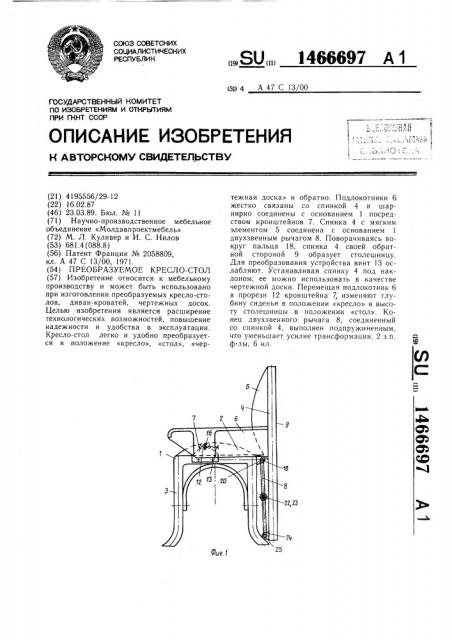

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

2,23

Фиг. t

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

llO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4195556/29-12 (22) 16.02.87 (46) 23.03.89. Бюл. № 11 (71) Научно-производственное мебельное объединение «Молдавпроектмебель» (72) М. Л. Куливер и И. С. Нилов (53) 681.4 (088.8) (56) Патент Франции № 2058809, кл. А 47 С 13/00, 1971. (54) ПРЕОБРАЗУЕМОЕ КРЕСЛО-СТОЛ (57) Изобретение относится к мебельному производству и может быть использовано при изготовлении преобразуемых кресло-столов, диван-кроватей, чертежных досок.

Целью изобретения является расширение технологических возможностей, повышение надежности и удобства в эксплуатации.

Кресло-стол легко и удобно преобразуется в положение «кресло», «стол», «черÄÄSUÄÄ 1466697 А 1 тежная. доска» и обратно. Подлокотники 6 жестко связаны со спинкой 4 и шарнирно соединены с основанием 1 посредством кронштейнов 7. Спинка 4 с мягким элементом. 5 соединена с основанием 1 двухзвенным рычагом 8. Поворачиваясь вокруг пальца 18, спинка 4 своей обратной стороной 9 образует столешницу.

Для преобразования устройства винт 13 ослабляют. Устанавливая спинку 4 под наклоном, ее можно использовать в качестве чертежной доски. Перемещая подлокотник 6 в прорези 12 кронштейна 7, изменяют глубину сиденья в положении «кресло» и высоту столешницы в положении «стол». Конец двухзвенного рычага 8, соединенный со спинкой 4, выполнен подпружиненным, что уменьшает усилие трансформации. 2 з.п. флы,6 ил.!

466697

Изобретение относится к мебельному производству и может быть использовано при изготовлении преобразуемых креслостолОв, диванов-кроватей, стульев-столов, чертежных досок, пеобразуемых из одного положения в другое.

Целью изобретения является расширение технологических возможностей, повышение надежности и удобства в эксплуатации.

На фиг. 1 представлено преобразуемое кресло-стол в положении «кресло», вид сбоку; на фиг. 2 — то же, вид спереди с вырезом соединений подлокотников с царгами; на фиг. 3 — креслостол в положении «стол», вид сбоку; на фиг. 4 — последовательность преобразования кресла в стол и обратно, вид сбоку; на фиг. 5 — двухзвенный рычаг; на фиг. 6 — узел соединения подлокотника с .основанием. Преобразуемое кресло-стол содержит основание 1 с мягким сиденьем 2 и ножками 3, спинку 4 с мягким элементом 5 и подлокотники 6, жестко связанные со спинкой . 4 и шарнирно соединенные с основанием l с помощью кронштейнов 7.

Спинка . 4 соединена с основанием 1 посредством двухэвенного рычага 8 с возможностью поворота из вертикального положения в горизонтальное и образования своей оборотнон стороной столешницы 9. Двухзвенный рычаг 8 шарнирно закреплен одним концом 10 на основании 1, а другим концом 11 на спинке 4, при этом в положении «кресло» каждая иэ задних ножек 3 образует упор для спинки 4.

Подлокотники 6 имеют горизонтальные прорези 12, в которых с помощью винтов 13 подвижно расположены вкладыши

14 с отверстиями 15; в которых размещены оси 16 подлокотников 6.

Рычаг 8 на одном конце имеет вильчатую форму и отверстие 17 для размещения пальца 18 с пружиной 19, один конец которой упирается в конец рычага 8, à npyroA — в проушину 20, жестко закрепленную на царге основания 1 и шарнирно связанную с рычагом посредством пальца 18. В зоне соединения звеньев рычага 8 выполнено гладкое отверстие 2! и резьбовое отверстие 22, соединенные винтом 23 с воэможностью жесткого и шарнирного соединения звеньев рычага.

На нижнем конце спинки 4 расположена проушина 24 для размещения шарнирного узла 25 соединения спинки 4 с двухзвенными рычагом 8.

Г1реобразование кресла в положение

«стол» осуществляется следующим образом.

Винт 23 слегка отвинчивают, спинку 4 поворачивают против, часовой стрелки относительно оси 16. Поворот осуществляют с помощью подлокотников 6. Звенья рычага 8 при этом частично складываются. При повороте в гори зонтальКое Полбжение оГ>разуется столешница 9. В любом из этих положений столешница 9 и спинка 4 фиксируклси путем завинчивания винта 23. При наклонном положении поверхность 9 может использоваться в качестве чертежной доски.

С помощью прорези 12, винта 13, вкладыша 14 и оси 16 спинку 4 с мягким элементом 5 в положении «кресло» мож10 но переместить вправо или влево для увеличения или уменьшения глубины сиденья.

Теми же элементами можно регулировать высоту столешницы в положение «стол».

При одновременном перемещении спинки 4 в вертикальном направлении по прорези 12 и повороте ее вокруг оси 16 с помощью рычага 8 обеспечивают удобное для отдыха положение кресла.

Г1реобразование стола в положение «кресло» производится в обратном порядке.

Подпружиниваиие одного звена рычага 8 относительно основания 1 повышает уравновешивание поворотных элементов и значительно уменьшает усилие трансформирования устройства.

25

Формула изобретения

1. Преобразуемое кресло-стол, содержащее основание с мягким сиденьем и ножками, спинку, соединенную с основанием и установленную с воэможностью поворота из вертикального положения в горизонтальное для образования своей оборотной стороной плоскости столешницы, и подло30 котники, связанные с основанием и спин.кой, отличающееся тем, что, с целью расширения технологических возможностей, повышения надежности и удобства в экс.

35 плуатации, оно снабжено двумя двухзвен образует упор для спинки в зоне ее шарнирного соединения с двухзвенным рычагом.

2. Кресло-стол по и. 1, отличающееся тем, что каждый из подлокотников имеет прорезь, параллельную плоскости сиденья; для размещения вкладыша с осью и винта для преобразования кресла в стол и обратно.

3. Кресло-стол по цп. 1 и 2, отличающееся тем, что конец рычага в зоне его шарнирного соединения с основанием выполнен подпружиненным.

55 ными рычагами, каждый из которых шар"нирно связан одним концом с основанием, а другим — со спинкой в зоне ее бо40 ковых сторон, и размещен в положении

«кресло» вдоль спинки и ножек основания, при этом каждый из подлокотников жестко связан со спинкой и шарнирно связан с основанием с возможностью пово45 рота из горизонтального положения в вертикальное при преобразовании кресла в стол,. а каждая из задних ножек основания

1466697

Фиг. 2

1466697

l466697
