Ключ для круглых гаек

Ключ для круглых гаек

Иллюстрации

Показать все

Реферат



Изобретение относится к слесарно-монтажным инструментам, а именно к ключам для круглых гаек. Целью изобретения является расширение технологических возможностей ключа. Он содержит головку с заклинивающими роликами 7, на которой установлено кольцо 22 со сквозными спиральными пазами 23, в которые входят выступы 24 ползунов 5. При работе ключом кольцо 22 поворачивается относительно головки 1. При этом стенки спирального паза 23 воздействуют на выступы 24 ползунов 5 и перемещают их в радиальном направлении. Поворот ца 22 прекращается, когда метка 29 будет показывать на шкале 30 величину диаметра завинчиваемой гайки 26. В этом положении гайки 20 затягиваются. При повороте ключа по часовой стрелке ролики 7 увлекаются в суживающуюся часть зазора между круглой гайкой 26 и заклинивающими поверхностями 25, происходит заклинивание роликов 7 и совместное вращение головки 1 и гайки 26. 4 ил.

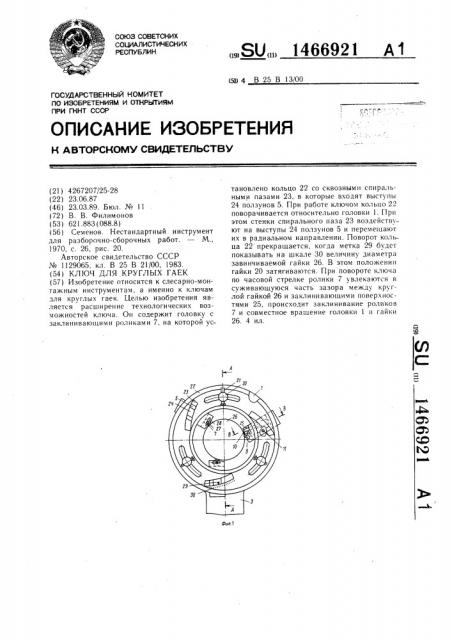

СОЮЗ СОВЕТСКИХ

COL(HA ËÈÑÒÈ×ÅÑÍÈÕ

РЕСПУБЛИК (51) 4 В 25 В 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ

Фиги

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4267207/25-28 (22) 23.06.87 (46) 23.03.89. Бюл. № 11 (72) В. В. Филимонов (53) 621.883 (088.8) (56) Семенов. Нестандартный инструмент для разборочно-сборочных работ. — М., 1970, с. 26, р и с. 20.

Авторское свидетельство СССР № 1129065, кл. В 25 В 21/00, 1983. (54) КЛЮЧ ДЛЯ КРУГЛЫХ ГАЕК (57) Изобретение относится к слесарно-монтажным инструментам, а именно к ключам для круглых гаек. Целью изобретения является расширение технологических возможностей ключа. Он содержит головку с заклинивающими роликами 7, на которой ус„„SU„„1466921 А1 тановлено кольцо 22 со сквозными спиральными пазами 23, в которые входят выступы

24 ползунов 5. При работе ключом кольцо 22 поворачивается относительно головки l. При этом стенки спирального паза 23 воздействуют на выступы 24 ползунов 5 и перемещают их в радиальном направлении. Поворот кольца 22 прекращается, когда метка 29 будет показывать на шкале 30 величину диаметра завинчиваемой гайки 26. В этом положении гайки 20 затягиваются. При повороте ключа по часовой стрелке ролики 7 увлекаются в суживающуюся часть зазора между круглой гайкой 26 и заклинивающими поверхностями 25, происходит заклинивание роликов

7 и совместное вра|цение головки 1 и гайки

26. 4 ил.

1466921

Изобретение относится к слесарно-монтажным инструментам, а именно к ключам для круглых гаек, и может быть использовано в любой отрасли промышленности для сборки и разборки круглых резьбовых соедидинений, в том числе и для ввертывания и вывертывания шпилек.

Цель изобретения — расширение технологических возможностей за счет применения

gëþ÷à для гаек различных диаметров.

На фиг. 1 изображен предлагаемый ключ, 10 об>ций вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — вид Б на фиг. 2; на

:фиг. 4 — разрез  — В на фиг. 1.

Ключ для круглых гаек содержит голов, ку 1 с бобышками 2 и рукояткой 3. Бобышки

;2 имеют радиальные пазы 4, в которых раз мещены ползуны 5, имеющие пазы 6, в которых установлены ролики 7, и пазы 8, в ко,::торых расположены пластинчатые пружины

:9 и рычаги 10. Пружины 9 одним концом не,, подвижно закреплены на стержнях 11, жест, ко установленных в ползунах 5, а другим

;концом контактируют с роликами 7. Рыча ги !О размещены с возможностью поворота

:на осп 12, установленной в ползуне 5. Олин

;конец рычага 10 контактирует с роликом 7, а другой конец снабжен ввернутым в него стер>кием 13, выходящим через паз 14 в ползуне 5 и через окно 15 в бобышке 2 наружу и взаимодействующим со стенками сквозщ>го радиального паза 16 в шайбе 17, установленной с возможностью поворота на б< (>I пика» 2 и снабженной ручкой 18. На ,«. вке 1 с помощью болтов 19 и гаек 20 рукояткой 21 закреплено кольцо 22 со сквозными спиральными пазами 23, в которые входят выступы 24 ползунов 5. Ролики 7 контактируют с заклинивающими поверхностями 25 пазов 6 и с завннчиваемой гайкой

26, имеют на торцаv пггифты 27, входящие в прорези 28 стенок IIJ32 6 и удерживающие ролики 7 на ползуне 5. Один из выступов 24 имеет метку 29, а кольцо 22 снабжено 40 шкалой 30, на которой метка 29 показь>вает наружный диаметр круглой гайки 26, для которой может быть применен ключ при данном положении кольца 22 относительно головки 1.

Ключ работает следук>шим образом.

Гайки 20 за рукоятки 21 отвинчиваются на некоторую величину, кольцо 22 поворачивается относительно головки 1, при этом стенки спирального паза 23 воздействуют на выступы 24 ползунов 5 и перемещают их 50 в радиальном направлении.

Поворот кольца прекращается, когда метка 29 показывает на шкале 30 величину диаметра завинчиваемой гайки 26, в этом положении гайки 20 затягиваются. Перед накидыванием ключа на гайку 26 шайба 17 за ручку 18 поворачивается на некоторый угол, при этом стенки пазов 16 шайбы 17 воздействуют на стержни 13, рычаги 10 поворачиваются на осях 12 и перемещают ролики 7, сжимая пластинчатые пружины 9, расстояние между осями роликов 7 (диаметр вписанной между роликами окружности) увеличивается, и ключ свободно накидыва ется на гайку 26, после чего прекращается воздействие на ручку 18 шайбы 17, ролики 7 пружинами 9 перемещаются до контакта с гайкой 26. При повороте ключа по часовой стрелке ролики 7 увлекаются в суживающуюся часть зазора между круглой гайкой 26 и заклинивающими поверхностями 25 пазов 6, происходят заклинивание роликов 7 и совместное вращение головки 1 и гайки 26, т.е. заворачивание последней. При повороте рукоятки 3 в обратном направлении ролики 7 расклиниваются, гайка 26 остается на месте, происходит свободный ход ключа.

Для отвертывания гайки 26 ключ, по сравнению с его положением при завертывании, поворачивают вокруг его рукоятки 3 на 180 и в этом положении накидывают на гайку

26, заклинивание роликов 7 происходит при врагцении рукоятки 3 ключа против часовой стрелки, т.е. при отвертывании гайки, а расклинивание роликов 7 происходит при вращении рукоятки 3 по часовой стрелке.

Формула изобретения

Ключ лля круглых гаек, содержащий головку с внутренней заклиниваюшей поверхностью и размещенные в ней подпружинеHные ролики для взаимодействия с гайкой и с заклинивающей поверхностью головки, отличаюи1ийся тем, что, с целью расширения технологических возможностей, он снабжен установленными на головке с возможностью поворота относительно нее кольцом со сквозными спиральными пазами и шайбой со сквозным и радиаль ным и пазами, разме1ценными в головке с возможностью радиального перемещения ползунами с выступами, входящими в пазы кольца, и рычагами, одни концы которых предназначены лля взаимодействия с роликами, а другие имеют стержни лля взаимодействия с пазами шайбы.

146692! гг

Риг. 2 бидб

1466921

Составитель А. Косеева

Техред И. Верес Корректор В. Романенко

Тираж 778 1!одписное
