Грузозахватное устройство

Грузозахватное устройство

Иллюстрации

Показать все

Реферат

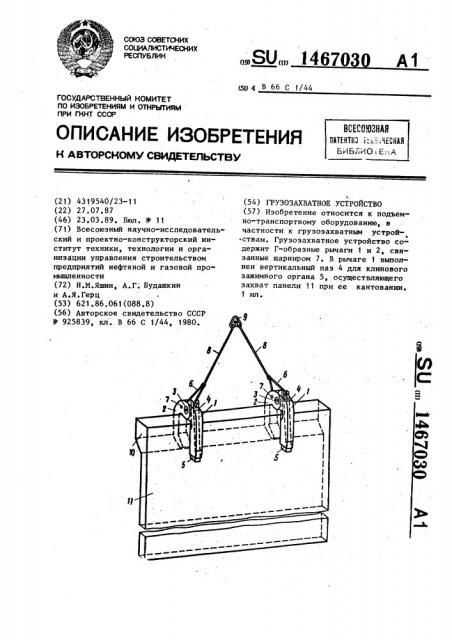

Изобретение относится к подъемно транспортному оборудованию, в частности к грузозахватным устрой- -ствам. Грузозахватное устройство содержит Г-образные рычаги 1 и 2, связанные шарниром 7. В рычаге 1 выполнен вертикальный паз 4 для клинового зажимного органа 5, осуществляющего захват панели 11 при ее кантовании. 1 ил. (Л 4 ОЬ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

SUÄÄ 14670

А1

ВОИОВЗИ0

ПАТЕНТИ й".".",-ЛЕВКОЯ

БйБЛ О i Е;-.А

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4319540/23-11 (22) 27.07.87 (46) 23.03.89. Бюл. Ф 11 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт техники, технологии и организации управления строительством предприятий нефтяной и газовой промышленности (72) Н.М.Яшин, А.Г; Будашкин и А.Я. Герц (53) 621.86.061 (088.8) (56) Авторское свидетельство СССР

У 925839, кл. В 66 (54) ГРУЗОЗАХВАТНОЕ УСТРОЙСТВО (57) Изобретение относится к подьемно-транспортному оборудованию, в частности к грузозахватным устрой .ствам. Грузозахватное устройство содержит Г-образные рычаги 1 и 2, связанные шарниром 7. В рычаге 1 выполнен вертикальный паз 4 для клинового зажимного органа 5, осуществляющего захват панели 11 при ее кантовании.

1 ип.

1467030и закрепляется. Освобождение заключается в ослаблении натяжения стального стропа 6, опускании клинового зажимного органа 5 в вертикальном пазу 4 и извлечении из рычагов 1 и 2 стержня 3.

Формула изобретения о

Составитель Н.Нарышкина

Редактор Н. Гунько Техред N. Ходанич Корректор В. Романенко

Заказ 1112/19 Тираж 625 Подписное, ВНННПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

Изобретение относится к подъемно- транспортному оборудованию, в частности к грузозахватным устройствам, На чертеже показаны два грузоза5 хватных устройства с панелью.

Грузозахватное устройство содержит рычаги 1 и 2, фиксируемые стержнем

3. Рычаг 1 выполнен с внутренним вертикальным пазом 4, расширяющимся кни- 10 э у. В пазу 4 расположен клиновой зажимной орган 5, на верхней поверхности которого закреплен строп 6.

Рычаги 1 и 2 связаны шарниром 7, К которому прикреплен другой конец стропа 6. строп 6 подвижно связан с гибким органом 8, на конце которого закреплена подвеска 9.

Грузозахватное устройство работаФт следующим образом.

Подвешенное на крюк подъемной машины устройство подводится к консоли горизонтально лежащей панели. Из одного и другого рычагов 1 и 2 вынимается стержень 3. Рычаг 2,заводится под консоль 10 панели 11 и стержень 3 фиксирует рычаги 1 и 2. Подьемом крюка подъемной машины и натяжением гибкого органа 8 происходит кантование панели 11 в вертикальное положение. Натяжение стропа 6 перемещает клиновой зажимной орган 5 вверх и происходит его плотное прижатие к плоской стороне панели 11, не допуская его смещения.

Далее панель 11 грузоподъемной машины подается к месту ее монтажа, устанавливается в проектное положение

Грузозахватное устройство, содержащее рычаги, клиновой зажимной орган и несущий элемент, включающий строп, один конец которого закреплен на верхней поверхности клинового эажимного органа, и подвеску для крюка подъемной машины, о т л и ч аю m е е с я тем, что, с целью расширения эксплуатационных возможностей путем обеспечения кантования горизонтально расположенной и выполненной с консолью панели, оба рычага выполнены Г-образными и шарнирно соединены между собой горизонтальными полками с возможностью фиксации в рабочем положении, при этом вертикальная полка одного из них с внутренней стороны выполнена с вертикальным расширяющимся книзу пазом для расположения клинового зажимного органа, а конец вертикальной полки другого рычага отогнут внутрь, причем другой конец стропа закреплен на шарнире соединения рычагов, а несущий элемент дополнительно включает гибкий орган, один конец которого связан с подвеской, а другойподвижно со стропом.
