Патент ссср 146710
Иллюстрации
Реферат

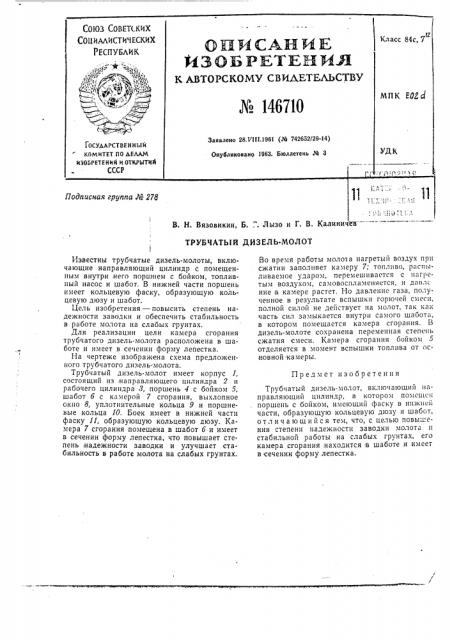

Q XI N CA.H N E
И 3 О Б РЕТЕЯ ИЯ.
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
СОЮЗ СОВЕТ1. И
СОЦИллИСТИЯСКИХ
РЕСПЛЛИК
Класс 84с, 7
IZ, /", с %, ü
МПК EOZ d № 146710
Заявлено 28.VIII.1961 (М 742652/29-l4) Опубликоваир 1963. Бюллетень М 3
ГОСУДАРСТ В Е Н Н Ь1И
КпмиТЕТ ЛО ДЕЛАМ
ИЗОБРЕТЕНИЯ И ОТКРЫТИЯ
СССР
УДК
Подписная группа,/у 278!
В. Н. Вязовикин, Б. ". Лызо и Г. В. Калинич1. в
ДИЗЕЛЬ-МОЛОТ
ТРУБЧАТЫ й!
Известны трубчатые дизель-молоты, включающие направляющий цилиндр с помещенным внутри aего порш41ем с бойком, топливный насос и шабот. В нижней части поршень имеет кольцевую фаску, образующую кольцевую дюзу и шабот.
Цель изобретения — повысить степень надежности заводки и обеспечить стабильность в работе молота на слабых грунтах.
Для реализации цели камера сгорания трубчатого дизель-молота расположена в шаботе и имеет в сечении форму лепестка.
На чертеже изображена схема предложенного трубчатого дизель-молота.
Трубчатый дизель-молот имеет корпус 1, состоящий из направляющего цилиндра 2 и рабочего цилиндра 8, поршень 4 с бойком 5, шабот б с камерой 7 сгорания, выхлопное окно 8, уллотнительные кольца 9 и поршневые кольца 10. Боек имеет в нижней части фаску 11, образующую кольцевую дюзу. Камера 7 сгорания помещена в шабот б и имеет в сечении форму лепестка, что повышает степень надежности заводки и улучшает стабильность в работе молота на слабых грунтах.
Во время работы молота нагретый воздух при сжатии заполняет камеру 7; топливо, раслыливаемое ударом, перемешивается с нагретым воздухом, самовоспламеняется, и давлс ние в камере растет. Но давление газа, полученное в результате вспышки горючей смеси, полной силой не действует на молот, так как часть сил замыкается внутри самого шабота, в котором помещается камера сгорания. Б дизель-молоте сохранена переменная степень сжатия смеси. Камера сгорания бойком 5 отделяется в момент вспышки топлива от основной камеры.
Предмет изобретения
Трубчатый дизель-молот, включающий»алравляющий цилиндр, в котором помещен поршень с бойком, имеющий фаску в 1гижлей части, образующую кольцевую дюзу и шабот, отличающийся тем, что, с целью повышeния степени надежности заводки молота и стабильной работы на слабых грунтах, его камера сгорания:находится в шаботе и имеет в сечении форму лепестка.
М 146710
7
//
Редактор Г. М. Печоров Техред А. А. Камышиикова Корректор Т. В. Л1уллина
Поди. к печ. 26/ЧII — 63 г. Формат бум. 60 0(90 /8 Объем Оо3 изч ч
Зак. 174!/7 Тирани 625 Цеип 4 коп.
UHHHIIH Государственного комитега по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр, Сапунова, 2
