Устройство для отвода пыли при бурении

Устройство для отвода пыли при бурении

Иллюстрации

Показать все

Реферат



Изобретение относится к горной пром-сти. Цель - повьшение эффективности пьшеулавлевания. Устр-во содержит корпус 1 с отсасывающими патрубком 6 и дифференциатором 7, размещенным в корпусе 1. Дифференциатор .7 выполнен в виде перфорированного ци-- линдра, установленного соосно с буровым ставом 8 и охватывающего последний . Буровой штыб из шпура выносится ставом 8 во внутреннюю полость корпуса 1 и через дифференциатор транспортируется к разгрузочному окну. При этом мелкие фракции бурового штыба и пьшь за счет разрежения, создаваемого системой пылеулавливания, через отверстия дифференциатора отсасываются в патрубок 6 и систему пылеулавливания . Использование данного устр-ва снижает затраты на пылеулавливание и уменьшает габариты системы пылеулавливания . ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51) 4 Е 21 С 7/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4150366/22-03 (22) 24. 11. 86 (46) 23,03.89, Бюп, № 11 (71) Пермский проектно-конструкторский и экспериментальный институт гор11 tl ного машиностроения Пермгипрогормаш (72) Г. З.Липкин (53) 622. 807,002.54(088, 8) (56) Авторское свидетельство СССР № 454338, кл. E 21 С 7/02, 1975.

Авт ор с кое с виде т ел ь ст во СС СР

¹- 446647, кл, E 21 С 7/02, 1972. (54) УСТРОЙСТВО ДЛЯ ОТВОДА ПЫЛИ ПРИ

БУРЕЛИ (57) Изобретение относится к горной пром-сти. Цель — повышение эффектив" ности пылеулавлевания. Устр-во содержит корпус 1 с отсасывающими патруб" ком 6 и дифференциатором 7, размещенным в корпусе 1. Дифференциатор 7 выполнен в виде перфорированного цилиндра, установленного соосно с буровым ставом 8 и охватывающего последний, Буровой штыб из шпура выносится ставом 8 во внутреннюю полость корпуса 1 и через дифференциатор транспортируется к разгрузочному окну. При этом мелкие фракции бурового штыба и пыль за счет разрежения, создаваемого системой пылеулавливания, через отверстия дифференциатора отсасывают" ся в патрубок 6 и систему пылеулавпивания, Использование данного устр-ва снижает затраты на пылеулавливание и уменьшает габариты системы пыле" улавливания. 1 ил, )46 7166

Фор мул а изобретения

Составитель И. Алл агулов

Техред A.Êðàâ÷óê

Корректор А. Обручар

Редактор А,Шандор

Заказ 1177/25

Подпи сное

Тираж 449

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Изобретение относится к горной промышленности и может применяться при вращательном бурении шпуров и скважин механизированным способом, Цель изобретения — повышение эффЕктивности пылеулавливания.

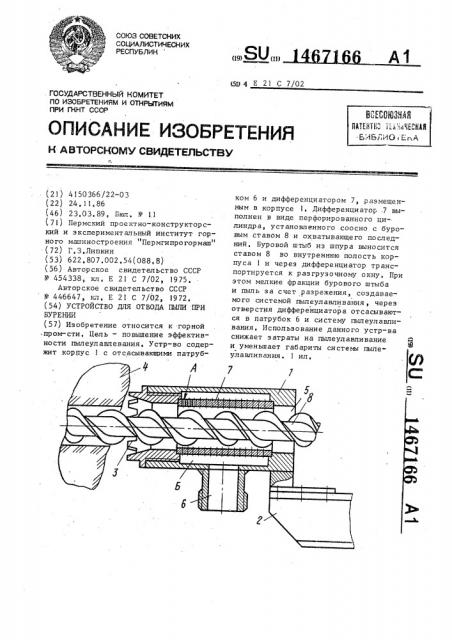

На чертеже показана схема устрФйства, продольный разрез.

Устройство для отвода пыли состои из пылеприемного корпуса 1, заепленного на переднем конце рамы

2, подающего устройства буровой маши1 н а, На переднем конце корпуса 1 выполнены зубцы 3 для упора в грудь за-15 б я 4, а на з аднем конце — р аз грузочн е окно 5.

Кроме того, в корпусе 1 имеется о)гсасываюву и патрубок 6 для присоедин)агния устройства к системе пылеулавл вания, Внутри корпуса 1 размещен цилиндрический дифференциатор 7 с отв рстиями А, соосно которому проходит б ровой став 8, Между внутренней с енкой корпуса 1 и дифференциатором >5

7, о бр аз ует ся кол ьце в ая поло ст ь Б, соединенная с отсасывающим патрубком

6.

Устройство работает следующим образом, 30

Пылеприемный корпус 1 при помощи п0дающе го устройства (не показ ано) р!амы 2 надвигают к груди забоя 4 и

ы рижимают к ней зубцами 3 под любым 35 з аданным углом, после чего включают систему пылеулавливания и начинают бур ение, Буровой штыб из шпура выносится витым буровым ставом 8 во внутреннюю полость пылеприемного корпуса 1 и через дифференциатор 7 транспортируется к разгрузочному окну 5, При этом мелкие фракции бурового штыба и пыль за счет разрежения (вакуума), создавае-, мого системой пылеулавливания, через отверстия А дифференциатора 7 отсасываются в кольцевую полость Б и далее в патрубок 6 и систему пылеулавливания в

Воздух в систему пылеулавливания з асасывается через э азоры между грудью з абоя 4 и зубцами 3 и р аз груэочное окно 5, что препятствует прорыву пыли в атмосферу, Использование предлагаемого устройства для отвода пыли обеспечивает высокую эффективность очистки бурового штыба от пыли и мелких фракций, позволит снизить затраты на пылеулавливание и уменьшить габариты системы нылеулавлив ания, Устройство для отвода пыли при бурении, включающее корпус с отсасывающим патрубком и диффефэнциатором, размещенным в корпусе, о т л и ч а ющ е е с я, тем, что, с целью повышения эффективности пылеулавливания, дифференциатор выполнен в виде перфорированно го цилиндр а, у ст ановленного соосно с буровым ставом и охваты в ающе го по сл едний,
