Реферат



Изобретение относится к машиностроение , к зубчатым передачам. Цель - расширение кинематических возможностей зубчатого колеса изменяемого диаметра, достигается за счет повьш1еиия степени дискретности изменения диаметр а в заданном диапазоне . Венец зубчатого колеса (не показано ) состоит из зубчатых секторов. каждый из которых выполнен в виде гибкой пластины из двух частей 2 и 3. На частях 2, 3 установлены с определенным окружным и осевым шагом зубья 4 и 5. Секторы последовательно соединены вдоль окружности путем размещения частей 3 с зубьями 5 в соответствующих частях 2 в промежутках между зубьями 4 соседнего сектора и направляющих пазах 6. При перемещении каждого из секторов в ради-г альном направлении с помощью специального устройства (не показано) соответств,ующие части 2 и 3 соседних секторов смещаются относительно друг друга в окружном направлении колеса (вследствие изменения диаметра по- .следнего). Смещение секторюв производится на величину, равную или кратокружному шагу, благодаря чему изменяется не только диаметр, но и число зубьев колеса. 5 ил. . i л с

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕС11УБЛИН (д11 4 F 16 Н 55/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМУ С8ИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

llPH ГННТ СССР (21) 4255742/25-28 (22) 03,06,87 (46) 23.03.89. Бюл. Р 11 (75) И.А. Жеребной (53) 621.833(088.8) (56) Авторское свидетельство СССР

Ф 1093846, кл. F 16 Н 55/12, Р 16 Н 55/)7,.1983.

Авторское свидетельство СССР

Р 1262170, кл. F 16 Н 55/12,. 1984. (54) ЗУБЧАТОЕ . КОЛЕСО ИЗМЕНЯЕМОГО ДИАМЕТРА (57) Изобретение относится к машиностроению, к зубчатым передачам.

Цель — расширение кинематических возможностей зубчатого колеса изменяемого диаметра, достигается эа счет повышения степени дискретности .. изменения диаметра в заданном диапазоне. Венец зубчатого колеса (не показано) состоит из зубчатых секторов, ÄÄSUÄÄ 1467299 А1 каждыи из которых выполнен в виде гибкой пластины из двух частей 2 и

3. На частях 2, 3 установлены с определенным окружным и осевым шагом зубья 4 и 5. Секторы последовательно соединены вдоль окружности путем размещения частей 3 с зубьями 5 в соответствующих частях 2 в промежутках между зубьями 4 соседнего сектора и направляющих пазах 6. При перемещении каждого из секторов в ради-. альном направлении с помощью специального устройства (не показано) соответствующие части 2 и 3 соседних секторов смещаются относительно друг друга в окружном направлении колеса (вследствие изменения диаметра последнего). Смещение секторов производится на величину, равную или кратную окружному шагу, благодаря чему изменяется не только диаметр, но и число зубьев колеса. 5 ил.

1467299

Изобретение относится к машиностроению и может быть использовано в зубчатых передачах.

Цель изобретения — расширение кинематических воэможностей зубчатого колеса изменяемого диаметра,за счет повышения степени дискретности изменения диаметра в заданном диапазоне.

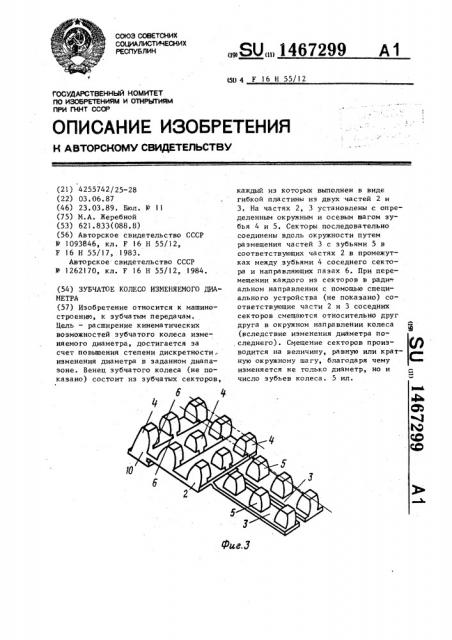

На фиг. 1 изображено зубчатое колесо изменяемого диаметра; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — зубчатый сектор колеса; на фиг. 4 - вариант выполнения устройства дпя радиального перемещения секторов; на фиг. 5 - разрез Б-Б на фиг. 4.

Зубчатое колесо изменяемого диаметра содержит установленные с возможностью перемещения в радиальном направлении и образующие венец колеса зубчатые секторы 1. Секторы 1 выполнены каждый (Фиг. 3) в виде гибкой пластины, состоящей иэ частей 2 и 3. На поверхности частей 2 и 3 пластины закреплены с определенным в окружном и вдоль оси колеса направлениях шагом зубья 4 и 5. Зубья 5 смещены в осевом направлении относительно зубьев 4. Часть 3 пластины с зубьями 5 размещена в образованных вдоль оси колеса промежутках между зубьями соседнего (не показан) сектора, а в соответствующих промежутках между зубьями 4 на части 2 размещена соответствующая часть другого соседнего (не показан) сектора, Соответствующие части соседних секторов имеют возможность относительного смещения в окружном направлении колеса. Это смещение происходит по направляющим пазам 6 у основания зубьев

4, в которых размещена соответствующая часть пластины соседнего сектора.

Устройство для радиального перемещения зубчатых секторов 1 может быть выполнено в виде закрепленной на ступице 7 колеса кольцевой пневмокамеры

8, соединенной ниппелем 9 с источником сжа то ro воздуха, На к раю ча сти

2 пластины каждого сектора выполнен выступ 10, при помощи которого секторы 1 закреплены на наружной поверхности пневмокамеры 8 (выступы 10 завулканизированы в пневмокамеру 8)..

По другому варианту конструкции (фиг. 4 и 5) устройство для радиального перемещения зубчатых секторов

11 выполнено в виде установленного

1О

15 цах опорных стержней 18 могут быть

S0

55 на ступице 12 диска 13 со спиральными канавками 14 на торце. Диск 13 установлен на ступице 12 с воэможностью поворота и фиксации при помощи фиксатора 15 и гайки 16. В ступице

12 выполнены радиальные направляющие ,17, по которым перемещаются опорные стержни 18 взаимодействующие имею-: щимися на них выступами 19 со спиральными канавками 14 на торце диска 13. Секторы 11 прикреплены соответствующим краем пластин к концам опорных стержней 18. На этих же конвыполнены опорные ложементы 20.

Зубчатое колесо работает следующим образом.

В зацеплении с ответным колесом (не показано) момент нагрузки передается зубьями 4 и 5 секторов 1, При необходимости увеличить диаметр колеса, через ниппель 9 в пневмокамеру

8 подается сжатыи воздух. Пневмокамера 8 при этом увеличивается в диаметре, а соседние секторы 1 расходятся (смещаются друг относительно друга) в окружном направлении колеса. Подачу воздуха производят до тех пор, пока секторы 1 не сходятся в окружном направлении на расстояние, равное или кратное окружному шагу между зубьями

4 и 5. При этом окружный шаг зубьев колеса в целом не изменяется, но изменяется диаметр колеса и число зу-. бьев. Последнее происходит благодаря выходу зубьев 5 из промежутков между зубьями соседнего сектора при относительном окружном смещении секторов.

В другом варианте устройства (фиг. 4 и 5) относительное смещение секторов 11 в окружном направлении колеса происходит при радиальном перемещении опорных стержней 18. Для этого ослабляют гайку 16, освобождают фиксатор 15 и вращают диск 13 на ступице .12. Стержни 18 перемещаются в радиальном направлении, взаимодействуя выступами 19 с канавками 14 диска

13, Достоинством этой конструкции (фиг.. 4 и 5) является возможность фиксации диаметра колеса после его изменения.

В обеих конструкциях минимальное число зубьев, на которое можно изменить общее число зубьев колеса, равно числу секторов (когда относительное смещение секторов в окружном направлении равно одному шагу), а число

1467299 возможных изменений определяется числом зубьев на части 2 (или 3) сектора 1 в окружном направлении.

Формула изобретения

Зубчатое колесо изменяемого диаметра, содержащее установленные с возможностью перемещения в радиальном 10 направлении и образующие венец колеса зубчатые секторы, о т л и ч а ющ е е с я тем, что,. с целью расширения кинематических возможностей за счет повышения степени дискретности изменения диаметра в заданном диапазоне, зубчатые секторы выполнены в виде образующих обод венца гибких пластин с закрепленными на их поверхHocTF! с заданным шагом в окружном и осевом направлениях колеса зубьями, а часть пластины с зубьями одного иэ каждых двух соседних секторов размещена в осевых промежутках между зубьями другого с возможностью относительного смещения в окружном направлении.

1467299

Фиг. $
