Реферат



Изобретение относится к машиностроению , а именно к средствам контроля резьб. Цель изобретения- - расширение номенклатуры контролируемых изделий путем обеспечения возможности контроля как метрических, так и дюймовых резьб. Это достигается тем, что шаблон выполнен в виде взаимосвязанных ромбических элементов,которые могут перемещаться вдоль корпуса и устанавливаться во впадины резьбы любого шага как метрической, так и дюймовой резьб. 2 ил.

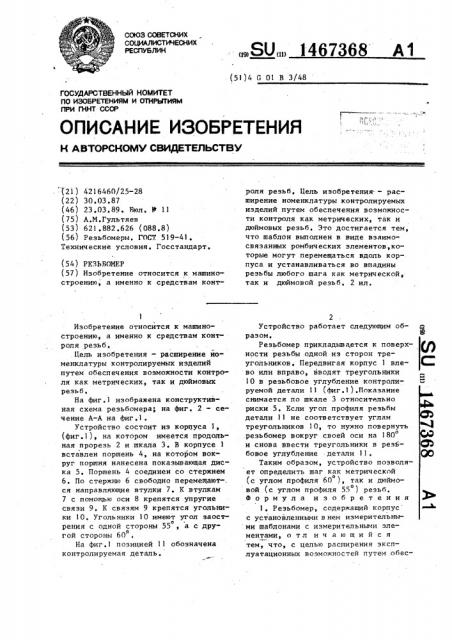

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 r, 01 В 3/48

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСИОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21 ) 421 6460/25-28 (22) 30.03.87 (46) 23.03.89. Вюл. У 11 (75) А.M.Гультяев (53) 621.882.626 (088.8) (56) Резьбомеры. ГОСТ 5)9-41 °

Технические условия. Госстандарт. (54) РЕЗЬВОМЕР (57) Изобретение относится к машиностроению, а именно к средствам контИзобретение относится к машиностроению, а именно к средствам контроля резьб, Цель изобретения — расширение йоменклатуры контролируемых изделий путем обеспечения возможности контроля как метрических, так и дюймовых резь 6.

На фиг.1 изображена конструктивная схема резьбомера; на фиг. 2 — сечение А-А на фиг.1.

Устройство состоит иэ корпуса 1, (фиг.1), на котором имеется продольная прорезь 2 и шкала 3. В корпусе 1 вставлен поршень 4, на котором вокруг поршня нанесена показывающая диска 5. Поршень 4 соединен со стержнем

6. По стержню 6 свободно перемещают-. ся направляющие втулки 7. К втулкам

7 с помощью оси 8 крепятся упругие связи 9. К связям 9 крепятся угольники 10. Угольники 10 имеют угол заосто рения с одной стороны 55, а с друр гой стороны 60 .

На фиг.1 позицией 11 обозначена контролируемая деталь.

ÄÄSUÄÄ 1467368 А1 роля резьб, Цель изобретения. - расширение номенклатуры контролируемых изделий путем обеспечения возможности контроля как метрических, так и дюймовых резьб, Это достигается тем, что шаблон выполнен в виде взаимосвязанных ромбических элементов,которые могут перемещаться вдоль корпуса и устанавливаться во впадины резьбы любого шага как метрической, так и дюймовой реэьб. 2 ил.

Устройство работает следующим об- а

® разом.

Резьбомер прикладывается к поверхности резьбы одной из сторон треугольников. Передвигая корпус 1 вле- С во или вправо, вводят треугольники

10 в резьбовое углубление контролируемой детали 11 (фиг.1),Показание снимается по шкале 3 относительно риски 5. Если угол профиля резьбы детали 11 не соответствует углам треугольников 10, то нужно повернуть 3 резьбомер вокруг своей оси на 180 и снова ввести треугольники в реэьбовое углубление -детали 11. QQ

Таким образом, устройство позволяет определить шаг как метрической (с углом профиля 60 ), так и дюймовой (с углом профиля 55 ) резьб.

Формула изобретения

1. Резьбомер, содержащий корпус с установленными в нем измерительными шаблонами с измерительными элементами, о тл и ч а ю шийся тем, что, с целью расширения эксплуатационных воэможностей путем обесСоставитель R.ÀÔîíñêèé

Техред N.Ходанич Корректор В.Гирняк

Редактор С.Патрушева

Заказ 1 Г83/36 Тираж 683 Подписное

ВКИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101

3 1467368

4 печения измерения шага резьбы, изме- расширения номенклатуры контролируерительные шаблоны выполнены в виде мых изделий, упругие, элементы выполвзаимосвязанных упругих элементов, иены ромбическими, одни их диагонаустановленных в корпусе с возмож- ли расположены в направлении разме5 ностью деформирования их в направле- щения упругих элементов, а на концах нии размещения упругих элементов. упругой диагонали каждого упругого

2. Резьбомер по п,1, о т л и — элемента размещены измерительные элечающий с я тем, что, с целью менты с,разным углом профиля.
