Способ определения адгезии полимера к металлу

Способ определения адгезии полимера к металлу

Иллюстрации

Показать все

Реферат



Изобретение относится к испытанию адгезионных связей полимера с металлом. Целью изобретения является повышение точности определения прочности и долговечности адгезии. Образец полимера на металле нагружают статической нагрузкой, изменяют на- ; грузку во времени, регистрируют количество N сигналов акустической эмиссии во времени, нагружение прекращают в момент выхода зависимости In N от времени на прямолинейный участок, определяют угол наклона этого участка относительно оси абсцисс и прочность и долговечность адгезионных связей.

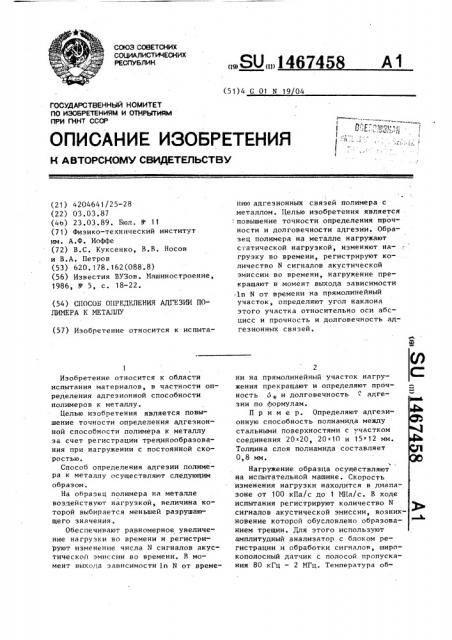

СОЮЗ СО8ЕТСНИХ социалистичесних

РЕСПУБЛИК

„„SU„146745

А1 (51)4 С 01 N 19 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А BTGPCHGlVIY СВИДЕТЕЛЬСТВУ (21) 4204641/25-28 (22) 03.03.87 (4Ь) 23.03.89. Бюл. У 11 (71) Физико-технический институт им. А.Ф. Иоффе (72) В.С. Куксенко, В.В. Носов и В.А. Петров (53) 620 ° 178.162(088.8) (56) Известия ВУЗов. Машиностроение, 1986, М- 5, с. 18-22. (54) СПОСОБ ОПРЕДЕЛЕНИЯ АЛГЕЗИИ ПОЛИМЕРА К МЕТАЛЛУ (57) Изобретение относится к испыта1

Изобретение относится к области испытания материалов, в частности определения адгезионной способности полимеров к металлу.

Целью изобретения является повышение точности определения адгезионной способности полимера к металлу за счет регистрации трещинообраэования при нагружении с постоянной скоростью.

Способ определения адгезии полимера к металлу осуществляют следующим образом.

На образец полимера на металле воздействуют нагрузкой, величина которой выбирается меньшей разрушающего значения.

Обеспечивают равномерное увеличение нагрузки во времени и регистри руют изменение числа N сигналов акустической эмиссии во времени. В момент выхода зависимости 1n N от времению адгезионных связей полимера с металлом ° Целью изобретения является

: повышение точности определения прочности и долговечности адгезии. Образец полимера на металле нагружают статической нагрузкой, изменяют нагрузку во времени, регистрируют количество N сигналов акустической эмиссии во времени, нагружение прекращают в момент выхода зависимости

1n N от времени на прямолинейный участок, определяют угол наклона этого участка относительно оси абсцисс и прочность и долговечность адгезионных связей. ни на прямолинейный участок нагружения прекращают и определяют прбчи ность b . .и долговечность . адгеф

Миб эии по формулам.

Пример. Определяют адгези- 4 онкую способность полиамида между стальными поверхностями с участком соединения 20«20, 20 «10 и 15" 12 мм.

Толщина слоя полиамида составляет

0,8 мм.

Ъ

Нагружение образца осуществляют на испытательной машине. Скорость изменения нагрузки находится в диапазоне от 100 кПа/с до 1 MIa/с. В ходе испытания регистрируют количество N сигналов акустической эмиссии, возникновение которой обусловлено образованием трещин. Для этого используют амплитудный анализатор с блоком регистрации и обработки сигналов, широкополосный датчик с полосой пропускания 80 кГц — 2 ИГц. Температура обз

1467458, 4 разцов составляет 285-.300 К. Нагруже" менение количества Н сигналов акусние прекращают при выходе зависимос- тической эмиссии во времени, прекрати ln Й от времени на прямолинейный щают нагружение в момент выхода завиучасток, что соответствует времени

5 симости 1п N от времени на прямолиt, 0,25-0,5 от f 80-180 С (мо- нейный участок и определяют прочность мент разрушения связей). Определяют 6„ и долговечность адгезин по форо(- -угол наклона этого участка от- мулам носительно оси абсцисс, энергия акти- Ь е вации U 1.0013 кДж/моль.. Прочность 1ð 4» о d kT, (U -kT1n — --)

< адгезии полиамида к металлу составляет 7-35 ИПа. у Uo- а(kT6/6

10 ехр — —" — — —

Формула

Составитель В.Данилов

Техред М.Ходанич

Корректор В. Гирняк

Редактор Н.Бобкова

Заказ 1188,40 Тираж 788 Подписное

ВНИИПИ Государственного. комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,!01 изобретения

Способ определения адгеэии полимера к металлу, заключающийся в том, что прикладывают к образцу полимера нагрузку и регистрируют сигналы акустической эмиссии, по которой оцени- . 20 вают адгезию, о т л и ч а ю щ и йс я тем, что, с целью повышения точности, в качестве статической нагрузки, прикладывают к образцу сдвигающую равномерно увеличивающуюся 25 статическу нагрузку, регистрируют изгде 6 — статическая нагрузка;

6 — скорость изменения нагрузки;

Т вЂ” температура образца полимера; постоянная Больцмана;

af - угол наклона прямолинейно го участка относительно оси абсцисс на графике зависимости ln N от времени, Uр " энергия активации процесса разрушения адгезионных связей.
