Проходной секционированный изолятор

Проходной секционированный изолятор

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к. технике высокого напряжения. Цель изобретения - упрощение регулировки распределения напряжения вдоль секционированного изолятора. Чередующиеся изоляционные 1 и проводящие 2 элементы размещены Между фланцами 7 и 8, стянуты капролоновыми шпильками 3 и с зазором, который заполнен проводящей жидкостью, охватьшамтся кожухом из эластичного материала. Проводящие элементы наружным диаметром контактируют с внут

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

А1

„„Я0„„4 7577 (51)4 Н 01 В 17/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ОИЫЮЗЮН

ПМЫ7@- 1 „:... „-:,,„

ЕйБЛ,)д, .К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР (2l) 4293602/24-07 (22) 03.08,87 (46) 23.03.89. Бюл, 3 11 (71) Научно-исследовательский институт высоких напряжений при Томском политехническом институте им,С.И.Ки, рова (72) Б.К,Ясельский (53) 621. 315 (088, 8) (56) Авторское свидетельство СССР

М 943863,. кл. Н 01 В 17/26, 1982, (54) ПРОХОДНОЙ СЕКЦИОНИРОВАННЫЙ ИЗО,ЛЯТОР (57) Изобретение относится к электротехнике, в частности к. технике высокого напряжения, Цель изобретения упрощение регулировки распределения напряжения вдоль секционированного изолятора. Чередующиеся изоляционные

1 и проводящие 2 элементы размещены .между фланцами 7 и 8, стянуты капролоновыми шпильками 3 и с зазором, который заполнен проводящейжидкостью, охватываются кожухом из эластичного материала, Проводящие элементы наружным диаметром контактируют с внутt467577 ренней поверхностью кожуха, на наружной поверхности которого, в промежутках между проводящими элементами, установлены бандажи с приспособлениями для регулировки его диаметра в каждой секции, Сохранение наибольших электрических параметров устройства достигается выравниванием рас1 .

Изобретение относится к электротехнике и может быть использовано при проектировании и изготовления высоковольтных вакуумных проходных изоляторов. 5

Целью изобретения является упрощение регулировки распределения напряжения вдоль секционированного изолятора.

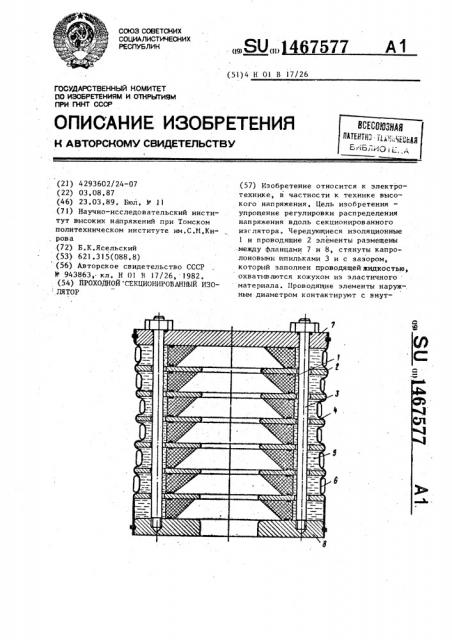

На чертеже изображен проходной секционированный изолятор, продольный разрез.

Устройство содержит герметичный корпус, выполненный в виде набора секций из чередующихся изоляционных

1 и проводящих 2 элементов . стяжных шпилек 3, эластичного кожуха 4, проводящей жидкости 5, бандажей 6, фланцев 7 и 8, Корпус стянут капролоновыми шпиль20 ками 3, проходящими через соосные отверстия в проводящих элементах 2, выступающих за пределы изоляционных элементов l. В случае использования неразборного (склеенного, спаянного и т.д,) корпуса необходимость в шпильках отпадает.

Кожух 4 из эластичной резины, охватывающий корпус, выполнен опирающимся на проводящие элементы 2. Объем между изоляционными элементами 1 и эластичным кожухом 4 заполнен прово- дящей жидкостью 5 (например, раствором медного купороса). Изолятор снабжен установленными снаружи эластичного кожуха бандажами 6 с возможностью регулировки диаметра, Б примере конкретного выполнения бандажи. 9 выполнены из капронового шнура, регулировка диаметров осуществлялась с помощью узловых соединений. Корпус . изолятора размещен между фланцами 7 и 8. пределения напряжения между секциями путем изменения соотношения сопротивления отдельных плеч омического делителя, что в свою очередь достигается уменьшением диаметра бандажей на менее напряженных сеКциях и, соответственно, увеличением на более напряженных. 1 ил.

Регулировку распределения напря-жения вдоль изолятора осуществляют следующим. образом, Экспериментально (например, оспиллографическим.способом) определяют распределение напряжения между секциями изолятора, обеспечиваемое жидкостным делителем 5. Для этого на изолятор подают напряжение (обычно низковольтное) формой и длительностью аналогичное рабочему. Выравнивание распределения напряжения между секциями осуществляют путем изменения соотношения сопротивлений отдельных плеч делителя, что в свою очередь достигается уменьшением диаметра бандажей на менее напряженных секциях и, соответственно, увеличением на более напряженных. При этом жидкость, вытесненная из одних секций через отверстия в электропроводящих кольцах, перераспределяется между другими секциями. В тех случаях, ког; да допускается уменьшение общего сопротивления делителя напряжения, вытесняемая иэ секций жидкость может выводиться наружу изолятора через открытое заливное отверстие (не показано). В этом случае регулировка распределения напряжения осуществляется только за счет уменьшения диаметра бандажей на менее напряженных секциях.

Как показали сравнительные испытания, время на регулировку распределения напряжения между секциями для предлагаемого изолятора составляет 2 ч, а для известного изолятора, в котором использован делитель напряжения, 14 ч. Кроме того, в предлагаемом изоляторе осуществляется плавная регулировка, обеспечивающая более равномерное распределение по1467577

Составитель И,Ярмоленко

Редактор С,Пекарь Техред Л.Олийнык Корректор О.Кравцова

Заказ 1199/46 Тираж 694

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óëòîðîä, ул. Гагарина,!01 тенциала по высоте изолятора. Благодаря этому напряжение пробоя устройства составляет 300 кВ. В известном изоляторе (тех же габаритов)

5 регулировка распределения напряжения осуществляется дискретно, поэтому даже после 14 ч регулировки не удается достичь напряжения пробоя выше 260 кВ. 10

Таким образом, в предлагаемом изоляторе nq сравнению с известным время на регулировку распределения напряжения между секциями сокращено в 7 раз, при этом существенно уп- 15 рощена процедура регулировки, так как регулировка осуществляется без разборки делителя.

Кроме того, за счет плавной регулировки;сопротивления отдельных плеч 20 делителя в предлагаемом изоляторе повышается равномерность распределения напряжения между сек11иями, что способствует увеличению на 15Х электрической прочности изолятора.

Формула изобретения

Проходной секционированный изолятор, содержащий выполненный в виде чередующихся изоляционных и проводящих элементов в виде шайб корпус и охватывающий его с зазором кожух из эластичного материала, о т л ич а ю шийся тем, что, с целью упрощения регулировки распределения напряжения вдоль изолятора, зазор между корпусом и кожухом заполнен проводящей жидкостью, проводящие злемеиты наружным диаметром контактируют с внутренней поверхностью кожуха, при этом на наружной поверхности последнего, в промежутках между проводящими элементами, установлены бандажи с приспособлениями для регулировки диаметра в каждой секции.
