Устройство для намотки звуковых катушек электромеханических преобразователей

Устройство для намотки звуковых катушек электромеханических преобразователей

Иллюстрации

Показать все

Реферат



Изобретение относится к области электротехники и м.б. использовано при изготовлении катушек. Цель изобретения - расширение функциональных возможностей путем обеспечения закрепления концов провода на каркасе и намотки провода на внутреннюю поверхность каркаса. Устройство состоит из оправки I с отверстиями, через которые вводится нитеводитель 12 с проводом, и захвата 35, который прокальшает каркас., образованный из ленты 23, наматываемой на первый ряд провода, и протаскивает его через отверстия, обеспечивая таким образом закрепление выводных концов на каркасе. Обрезка ленты и провода происходит ножами. Наматывание провода и взаимодействие всех механизмов осуществляется от командоаппарата 8. 3 з.п. ф-лы, 6 ил. (Л

4 А1

СО1ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)4 Н 01 F 41/06

3ЖЗНКМ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ГЮ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4227660/24-07 (22) 13.04.87 (46) 23.03.89. Бюл. N 11 (72) В.Ф.Гельбах (53) 621,318.044(088.8) (56) Шифман Д.Х. Громкоговорители.

М.-Л.: Энергия, 1966, с. 191.

Авторское свидетельство СССР

11 376036, кл . Н 04 В 31/00, 1972. (54) УСТРОЙСТВО ЦЛЯ НАМОТКИ ЗВУКОВЫХ

КАТУШЕК ЭЛЕКТРОМЕХАНИЧЕСКИХ ПРЕОБРАЗОВАТЕЛЕЙ (57) Изобретение относится к области электротехники и м.б ° использовано при изготовлении катушек ° Цель изобретения — расширение функциональных возможностей путем обеспечения закрепления концов провода на каркасе и намотки провода на внутреннюю поверхность каркаса. Устройство состоит из оправки 1 с отверстиями, через которые вводится нитеводитель 12 с проводом, и захвата 35, который прокалывает каркас, образованный из ленты 23, наматываемой на первый ряд провода, и протаскивает его через отверстия, обеспечивая таким образом закрепление выводных концов на каркасе. Обрезка ленты и провода происходит ножами. Наматывание провода и взаимодействие всех механизмов осуществляется от командоаппарата 8. 3 з,п. ф-лы, 6 ил.

1467584

Изобретение относится к технологическому оборудованию для намотки звуковых катушек электромеханических преобразователей.

Целью изобретения является расширение функциональных воэможностей путем обеспечения закрепления концов провода на каркасе и намотки провода на внутреннюю поверхность каркаса.

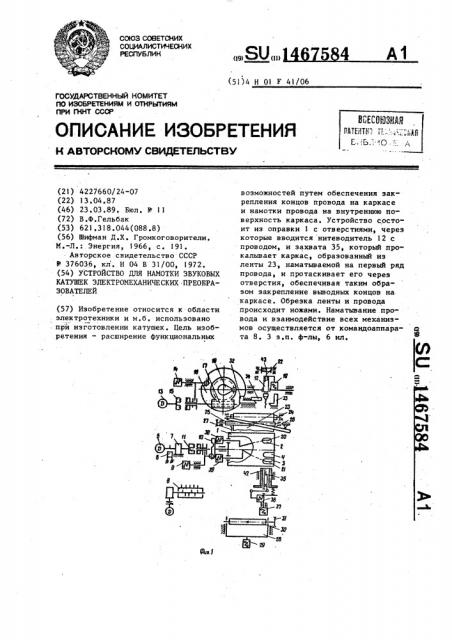

На фиг. 1 схематически изображено устройство; на фиг. 2-6 — устройство в процессе работы.

Устройство для намотки звуковых катушек состоит из оправки 1 (фиг.1) для формообразования каркаса катушки, в которой в месте крепления первого конца провода к каркасу катушки . выполнено отверстие 2, а в месте крепления второго конца — отверстия 20

3 и 4. Привод вращения оправки 1 содержит электродвигатель 5, счетчики

6 оборотов, редуктор 7. Входы счетчиков 6 оборотов соединены с командоаппаратом 8, а выходы — с электромаг- 25 нитом 9, управляющим фиксатором 10 оправки и сцепной муфтой 11. Привод возвратно-поступательного движения нитеводителя 12 содержит электродвигатель 13, электромагнит 14, управляющий сцепкой муфтой 15 и однообо-!. ротной муфтой 16, червячную передачу 1 7 и кулачк ов ый механизм 18, связанный штоком с нитеводителем.

Нитеводитель 12 снабжен электромагнитом 19 и выполнен в виде заостренной трубки с кольцевой канавкой для облегчения входа фиксаторов 20 и 21 между ним и проводом 22, Для подачи и отрезки ленты 23 для изготовления 40 каркаса звуковой катушки установлены отдающий барабан 24, подающие ролики 25,-отрезной нож 26 и направляющая 27 для направления ленты 23 на оправку 1 под провод 22 таким образом, чтобы правые кромки ленты 23 и оправки 1 совпадали. Под оправкой 1 установлен резервуар 28 с электромагнитом 29 для его подъема и смачивающий ролик 30 с приводом 31 вращения. Подвижный нож 32 и неподвижный нож 33 установлены с двух сторон нитеводителя 12, К ножу 32 прикреплен подпружиненный прижим 34. Захват 35 . провода выполнен в виде заостренных

15 губок с приводом от электромагнита 36 и снабжен электромагнитом 37 для ввода захвата 35 в отверстия 2 или 4.

Внутри оправки 1 против отверстий 2 и 3 установлены фиксаторы 20 и 21 провода, выполненные в виде плоских пружин и снабженные электромагнитами

38 и 39 для ввода их между нитеводителем 12 и проводом 22 из него выходящим. Рабочие грани фиксаторов 20 и 21 расположены под углом к образующей оправки 1 так, чтобы обеспечивался отвод провода 22 фиксатором 20 к отверстию 2, а фиксатором 21 — к отверстию 4. Профиль кулачка 18 обеспечивает укладку первых витков провода первого слоя и последних витков второго на оправку 1 с шагом между ними 1,5-2 мм.

В диске фиксатора 10 выполнено несколько углублений для ролика, каждое из которых соответствует определенному положению оправки 1 относительно нитеводителя 12. Внутри оправки 1 рядом с отверстиями 2 и 4 выполнены выступы 40 и 41 (фиг. 5 и 6) для прижатия провода 22 фикса.торами 20 и 21, На захват 35 надета подпружиненная втулка 42, предотвращающая разрыв каркаса катушки при вытаскивании из него концов провода.

Подача провода 22 в нитеводитель !2 осуществляется с отдающей катушки 43.

Устройство работает следующим образом.

Провод 22 с отдающей катушки 43 пропускают через отверстия нитеводителя 12 и конец закрепляют между ножом 33 и прижимом 34 переводом ножа

32 вправо (фиг. 2). Оправку 1 устаt навливают отверстием 2 под нитеводителем,12. Дальнейшая работа устройства происходит по программе командоаппарата 8, который приводит в действие механизмы устройства включением электромагнитов или приводов.

Фиксатор 20 отходит влево (фиг. 1) нитеводитель входит в отверстие 2, фиксатор 20 идет вправо и входит между нитеводителем 12 и проводом 22 и прижимает провод к оправке 1. Нитеводитель 1 2 выходит из отверстия 2.

Нож 32 отходит влево. Включаются сцепные муфты 11 и 15, разъединяются однооборотная муфта 16 и фиксатор 10 оправки. Включаются первый счетчик

6 оборотов и наматывается первый слой провода на оправку 1 справа налево. Перед окончанием намотки первого слоя провода резервуар 28 с клеем поднимается, и ролик 30 наносит клей на провод. После намотки

84 провода.

3 14675 первого слоя провода нитеводитель 12 начинает двигаться вправо с заданным шагом намотки провода, наматывая второй слой провода 22 на каркас звуковой катушки, который одновременно

5 образуется лентой 23, подаваемой роликами 25 на длину, необходимую для образования однослойного каркаса звуковой катушки с щелью 1-1,5 мм между 1О концами ленты, после чего ножи 26 обрезают ленту 23, а ролики ?5 останавливаются. После нанесения клея на ленту 23 резервуар 28 отпускается и ролик 30 останавливается. После намотки второго слоя провода счетчик

6 оборотов через электромагнит 9 включает фиксатор 10 и происходит разъединение муфты 11, а оправка 1 останавливается отверстием 3 под нитеводителем 12. Ролик однооборотной муфты 16, попадая в углубление муфты, останавливает ее и разъединяет муфту 16, фиксатор 21 отходит влево.

Нитеводитель 12 входит в отверстие 3, 25 фиксатор 21 идет вправо, входит между нитеводителем 12 и проводом 22 (фиг. 4) и отводит его к отверстию 4, а нитеводитель 12 выходит из отверстия 3, 30

Нож 32 обрезает провод 22 и остается в крайнем правом положении, включается второй счетчик 6 оборотов и привод вращения оправки 1. Когда оправка l остановится отверстием 4 над захватом 35, счетчик 6 отключает привод оправки 1. Губки захвата 35 разводятся, прокалывают каркас и входят в отверстие 4, губки сводятся, О, захватывая нижнюю ветвь провода 22 (фиг. 5), фиксатор 21 отходит влево, а захват 35 выходит иэ отверстия 4 и вытаскивает иэ него конец провода.

Включается третий счетчик 6 оборотов и привод вращения оправки 1, .и когда последняя остановится отверстием 2 над захватом 35 (фиг. 6), счетчик 6 останавливает привод оправки 1. Губки захвата 35 разводятся, захват 35 прокалывает каркас катушки и входит в отверстие 2, губки захвата 35 сводятся, захватывая конец провода, фиксатор 20 идет влево, захват 35 вытаскивает конец провода иэ отверстия 2. Включается четвертый счетчик.

55 оборотов 6 и привод оправки 1, Когда оправка 1 остановится отверстием 2 над нитеводнтелем 12, готовая катушка снимается со DIToKR 1, после чего цикл повторяется снова.

Изменением программы командоаппарата 8 можно обеспечить также намотку провода только на наружной поверхности каркаса в два слоя, намотку провода без закрепления концов провода на каркасе, изготовление многослойного бесщелевого каркаса и т.д.

При применении провода или ленты с предварительно нанесенным слоем клея в резервуар 28 наливают растворитель клея, Намотка провода на внутренней и наружной поверхности каркаса вместо двухслойной намотки на наружной поверхности каркаса позволит увеличить площадь контакта провода с охлаждающим воздухом и улучшить тепловой режим работы звуковой катушки. Закрепление концов провода на каркасе катушки позволит преотвратить дребезжание катушки при работе.

Фо рмула изоб ре тения

1. Устройство для намотки звуковых катушек электромечанических преобразователей, содержащее оправку. для формообразования каркаса с приводом его вращения, нитеводитель с приводом возвратно-поступательного перемещения, нож для отрезки провода, механизм подачи и отрезки ленты, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем обеспечения закрепления концов провода на каркасе и намотки провода.на внутреннюю поверхность каркаса, оно снабжено захватом для провода и фиксаторами концов провода, оправка выполнена полой и с радиальными отверстиями, при этом фиксаторы расположены внутри оправки, а захват и нитеводитель снабжены приводами для ввода их в отверстие оправки.

2, Устройство по и. 1, о т л ич а ю щ е е с .я тем, что фиксаторы концов провода выполнены в виде плоских пружин и снабжены приводами для ввода их между нитеводителем и оправкой.

3 ° Устройство по и. 1, о т л ич а ю щ е е с я тем, что нож для отрезки провода снабжен подпружиненным прижимом для удержания конца

4. Устройство по л. 1, о т л и— ч а ю щ е е с я тем, что захват вы21

Сос тав итель А. Кирь янов

Техред Л.Олиййык

Редактор С.Пекарь

Корректор О.Кравцова

Заказ 1199/46 Тираж 694 Подписное

ВКИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101

1g

Фиг.2

Я

32

1467584 6.

Полнен в виде заостренных губок с установленной на них подпружиненной втулкой.
