Реферат



. Изобретение относится к технике СВЧ и м.б. использойано в частотноселективных цепях миниатюрных устройств . Цель изобретения - увеличение полосы заграждения и выравнива-.-г ние х-ки группового времени задержки . Полосно-пропускающий фильтр содержит две диэлектрические подложки (ДП) I и 2, наложенные одна на другую . Между ДП 1 и 2 размещено металлическое основание 3. Для достижения цели в металлическом основании 3 выполнены полуволновые щели 4. На внешних сторонах ДП 1 и 2 расположены полуволновые проводники (ПП) 5, котог рые имеют Л.-.образную форму, ПП 5 расположены парами один против другого , причем концы 6 пар ПП 5 электромагнитно связаны. Каждая пара ПП 5, расположенных на одной ДП 1(2), связана с парой ПП 5, расположенных на другой ДП 2(1). Концы 6 крайней пары ПП 5 связаны с входной и выходной линиями 7 и 8. Чередование последовательных индуктивных и параллельных емкостных связей между резонаторами обеспечивает увеличение полосы заграждения.и выравнивание х-ки группового .времени задержки. При этом полосно-пропускающий фильтр имеет малые габариты и массу. 1 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д 4 Н 01 P 1/203

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4121257/24-09 (22) 22.09.86 (46) 23.03,89. Бюл. N - 11 (71) Московский институт электронного машиностроения (72) В.И.Гвоздев и С.В.Смирнов (53) 621.372.852(088.8) (56) Jokel К.T. Linear-phase stripline filter. — ll-th Europ. Microwaче Conf 1981, Proc Conf Rp 147152.

Гвоздев В.И., Нефедов Е.И. Объемные интегральные схемы СВЧ.-М.: Наука, 1986, с.184, рис. 5,4.в. (54) ПОЛОСНО-ПРОПУСКАЮЩИЙ ФИЛЬТР (57) Изобретение относится к технике

СВЧ и м.б. использовано в частотноселективных цепях миниатюрных устройств. Цель изобретения - увеличение полосы заграждения и выравнива-.-r ние х-ки группового времени задержки . Полосно-пропускающий фильтр содержит две диэлектрические подложки

ÄÄSUÄÄ 1467612 А1 (ДП) 1 и 2, наложенные одна на другую. Между ДП 1 и 2 размещено металлическое основание 3. Для достижения цели в металлическом основании 3 выполнены голуволновые щели 4. На внешних сторонах ДП 1 и 2 расположены полуволновые проводники (ПП) 5, кото- рые имеют Х -образную форму, ПП 5 расположены парами один против другого, причем концы 6 пар ПП 5 электромагнитно связаны. Каждая пара ПП

5, расположенных на одной ДП 1(2), связана с парой ПП 5, расположенных на другой ДП 2(1). Концы 6 крайней пары ПП 5 связаны с входной и выходной линиями 7 и 8. Чередование последовательных индуктивных и параллельных емкостнЫх связей между резонаторами обеспечивает увеличение полосы заграждения и выравнивание х-ки группового времени задержки. При этом полосно-пропускающий фильтр имеет малые габариты и массу. 1 ил.

1467612 ложках и 2, осуществляется через полуволновые щели 4, имеет индуктивный характер и может регулироваться взаимным расположением концов 6 полуволновых проводников 5 и концов полуволновых щелей 4.

Чередование последовательных индуктивных и параллельных емкостных связей между резонаторами обеспечивает увеличение полосы заграждения и выранивание характеристики группового времени задержки. При этом полоснопропускающий фильтр имеет малые габариты и массу.

Составитель В.Алыбин

Техред Л.Сердюкова Корректор М.Васильева

Редак то р В . Петраш

Заказ 1202/48 Тираж 615 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССВ

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. I агарина,!01

Изобретение относится к технике

СВЧ и может быть использовано в час тотно-селективных цепях миниатюрных устройств.

Целью изобретения является увеличение полосы заграждения и выравнивание характеристики группового времени задержки.

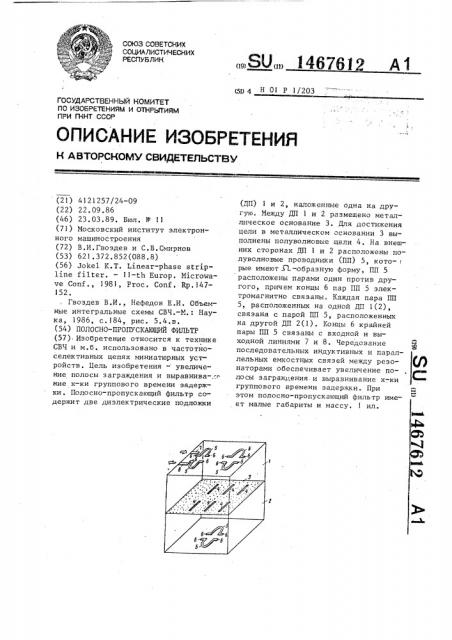

На чертеже показана конструкция 10 полосно-пропускающего фильтра.
