№ 146773

Класс 21а, 36|

21Q, 38 ссср

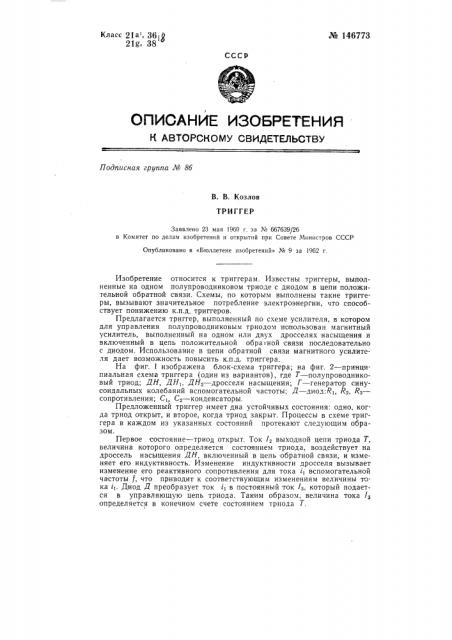

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М Вб

В. В. Козлов

ТРИГГЕР

Заявлено 23 мая 1960 г. за № 667639/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1962 r.

Изобретение относится к триггерам. Известны триггеры, выполненные на одном полупроводниковом триоде с диодом в цепи положительной обратной связи. Схемы, по которым выполнены такие триггеры, вызывают значительное потребление электроэнергии, что способствует понижению к.п.д. триггеров.

Предлагается триггер, выполненный по схеме усилителя, в котором для управления полупроводниковым триодом использован магнитный усилитель, выполненный на одном или двух дросселях насыщения и включенный в цепь положительной обра гной связи последовательно с диодом. Использование в цепи обратной связи магнитного усилителя дает возможность повысить к.п.д. триггера.

На фиг. 1 изображена блок-.схема триггера; на фиг. 2 — принципиальная схема триггера (один из вариантов), где T — полупроводниковый триод; ДН, ДН,, ДН вЂ” дроссели насыщения; à — генератор синусоидальных колебаний вспомогательной частоты; Д вЂ” диод: Рь R, Язв сопротивления; Сь С, †конденсато.

Предложенный триггер имеет два устойчивых состояния: одно, когда триод открыт, и второе, когда триод закрыт. Процессы в схеме триггера в каждом из указанных состояний протекают следующим образом.

Первое состояние — триод открыт. Ток 1з выходной цепи триода Т, величина которого определяется состоянием триода, воздействует на дроссель насыщения ДН, включенный в цепь обратной связи, и изменяет его индуктивность. Изменение индуктивности дросселя вызывает изменение его реактивного сопротивления для тока i, вспомогательной частоты f, что приводит к соответствующим изменениям величины тока i . Диод Д преобразует ток, в постоянный ток lq, который подается в управляющую цепь триода. Таким образом, величина тока !з определяется в конечном счете состоянием триода Т. № 14б773

Кроме тока 1, в управляющую цепь триода независимо от его состояния подается еще и постоянный ток I; от источника питания Е,„.

Результирующий ток будет определяться разностью этих двух токов.

Обозначим ток, соответствующий открытому триоду, индексом 1,, а ток, соответствующий закрытому триоду, индексом 1"3. Тогда результирующий ток при открытом триоде, обеспечивающий его открытое состояние, будет равен разности токов I з и 1 .

Второе состояние — триод закрыт. В этом случае результирующий ток, обеспечивающий закрытое состояние тр иода, будет равен разности токов 1; и 1", Для перевода триггера из одного состояния в другое в управляющую цепь триода подаются запускающие импульсы тока 14. Направление и величина каждого импульса должны быть таким и, чтобы триод перешел в другое состояние, открытое или закрытое, которое сохраняется после прекращения действия импульса. Таким образом, триод будет находиться в открытом состоянии от момента подачи отпирающего импульса до момента поступления запирающего импульса при любом интервале времени между указанными импульсами и независимо от значения частоты f.

В предложенной схеме триггера к триоду предъявляются менее жесткие требования, так как триод не должен усиливать колебаний вспомогательной частоты f.

В случае выполнения магнитного усилителя на двух дросселях насыщения, трансформаторная связь между их первичными и вторичными цепями устраняется общеизвестным соединением обмо ок этих дросселей.

В случае выполнения магнитного усилителя на одном дросселе переход энергии с выхода полупроводникового триода на его вход через трансформаторную связь происходит лишь в момент переключения триггера, а затем действует только обратная связь, описание которой дано выше. Возможно рассчитать схему триггера таким образом, что и в момент переключения трансформаторная связь будет достаточно малой.

Предмет изобретения

Триггер, выполненный на одном полупроводниковом триоде с диодом в цепи положительной обратной связи, отличающийся тем, что, с целью повышения к.п.д. триггера, он выполнен по схеме усилителя, в цепь положительной обратной связи которого последовательно с диодом включен магнитный усилитель, выполненный на одном или двух дросселях насыщения.

Л" 14б773

Р02 I

-E num

Составитель А. В. Солянников.Редактор 3. А. Москвина Техред А. А. Камышннкова Корректор Е. Л Коган

Типография ЦБТИ, Москва, Петровка, 14.

Поди. к печ. 12Х-62 г. Формат бум. 70Х108 /,а

3,ак. 4837 Тираж 800

ЦБТИ Комитета по делам изобретений и открытий при

Москва Центр, М, Черкасский пер., Объем 0,26 изд. л.

Цена 4 коп.

Совете Министров СССР д. 2/6.
