Устройство для измерения краевых искажений двоичных сигналов типа преобладаний

Устройство для измерения краевых искажений двоичных сигналов типа преобладаний

Иллюстрации

Показать все

Реферат



Изобретение относится к электросвязи. Цель изобретения - расширение функциональных возможностей. Устройство содержит пороговый блок 1, счетчик 2 посылок, счетный триггер 3, г-р 4 импульсов квантования , эл-ты И 10, 11 и 20, дифференцирующий эл-т 12, анализатор 13, накопитель 14, индикатор 15, инвертор 16, переключатель 17, блок запрета 18, эл-т ИЛИ 19 и блок выбора 21 режима работы. Цель достигается путем измерения скорости передачи двоичных сигналов. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1215186 (21) 4242912/24-09

{22) 11.05.87 (46) 23.03.89. Бюл. № 11 (72) М. А. Марковский и Н. И. Ильин (53) 621.396.664 (088.8) (56) Авторское свидетельство СССР № 1215186, кл. Н 04 1 11/08, 1984.

„„SU,„, 1467778 А 2 ди 4 Н 04 l ll 08 Н 04 В 3 46 (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

КРАЕВЫХ ИСКАЖЕНИЙ ДВОИЧНЫХ

СИГНАЛОВ ТИПА ПРЕОБЛАДАНИЙ (57) Изобретение относится к электросвязи.

Цель изобретения — расширение функциональных возможностей. Устройство содержит пороговый блок 1, счетчик 2 посылок, счетный триггер 3, г-р 4 импульсов квантования, эл ты И 10, 11 и 20, дифференцирующий эл-т 12, анализатор 13, накопитель 14, индикатор 15, инвертор 16, переключатель 17, блок запрета 18, эл-т ИЛИ 19 и блок выбора 21 режима работы. Цель достигается путем измерения скорости передачи двоичных сигналов. 1 ил.

1467778

Изобретение относится к электросвязи, может быть использовано для контроля и настройки телеграфных каналов и каналов передачи двоичной информации и является усовершенствованием устройства по авт. св. № 1215186.

Цель изобретения — расширение функциональных возможностей путем измерения скорости передачи двоичных сигналов.

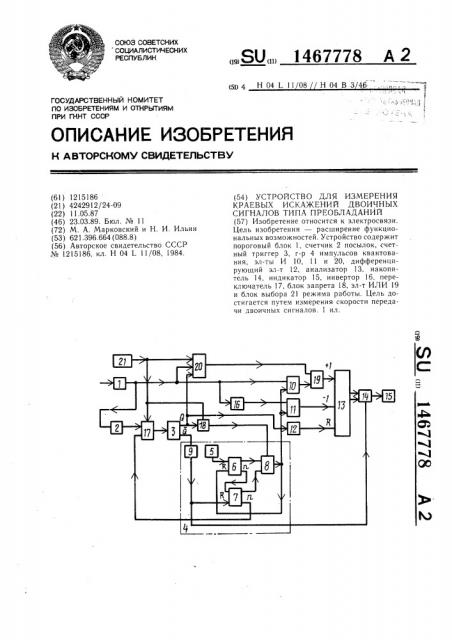

На чертеже представлена структурная электрическая схема предлагаемого устройства.

Устройство для измерения краевых искажений двоичных сигналов типа преобладаний содержит пороговый блок 1, счетчик 2 посылок, счетный триггер 3, генератор 4 импульсов квантования, состоящий из задающего генератора 5 импульсов, первого 6 и второго 7 счетчиков, блока 8 сравнения и второго дифференцирующего элемента 9, первый

10 и второй 11 элементы И, первый дифференцирующий элемент 12, анализатор 13, накопитель 14, индикатор 15, инвертор 16, переключатель 17, блок 18 запрета, элемент

ИЛИ 19, третий элемент И 20 и блок 21 выбора режима работы.

Устройство работает следующим образом.

В исходном состоянии счетчики 2, 6 и 7 и счетный триггер 3 находятся в нулевом состоянии (схема установки в нулевое состояние не показана).

При измерении краевых искажений с выхода блока 2! выбора режима работы выдается уровень логического «О». При этом переключатель 17 подключает вход счетного триггера 3 к выходу счетчика 2 посылок, третий элемент И 20 закрыт, а блок 18 запрета разрешает прохождение сигнала с прямого выхода счетного триггера 3 на третий вход блока 8 сравнения. В течение первых P периодов сигнала происходит автоматическая подстройка частоты генератора 4 импульсов квантования под частоту входного сигнала так, что за P периодов сигнала генератор 4 импульсов квантования вырабатывает 10 импульсов, где а — целое число. а

В течение следующих Р периодов сигнала производится измерение краевых искажений.

Далее процесс повторяется.

Двоичный сигнал типа «1:1» (меандр) поступает на пороговый блок 1, с выхода которого в виде положительных прямоугольных импульсов той же длительности и заданной амплитуды поступает на счетчик 2 посылок с коэффициентом пересчета P.

На первый счетчик 6 поступают импульсы задающего генератора 5, а на второй счетчик 7 — импульсы с выхода переноса (П) первого счетчика 6.

После поступления P периодов сигнала импульс с выхода счетчика 2 посылок перебрасывает счетный триггер 3 в единичное состояние, при этом уровень логической «1» с прямого выхода счетного триггера 3 через блок 18 запрета разрешает работу блока 8

55 сравнения. Также уровень логической «1» с прямого выхода счетного триггера 3 поступает на первый дифференцирующий элемент 12, импульс с выхода которого устанавливает в нулевое состояние анализатор

13 перед началом измерения. Так как информационные входы первого 6 и второго 7 счетчиков подключены к входам блока 8 сравнения, а выход последнего — к входу установки в «О» первого счетчика 6, то при совпадении состояний счетчиков 6 и 7 на выходе блока 8 сравнения появляется импульс, который обнуляет первый счетчик 6. Затем первый счетчик 6 вновь продолжает подсчет импульсов задающего генератора 5 до совпадения с состоянием счетчика 7, и тая далее.

Для возможности сравнений состояний счетчиков 6 и 7 блоком 8 сравнения их разрядность и, следовательно, емкость должны быть одинаковы.

Коэффициент пересчета первого счетчика

6 в данном случае определяется состоянием второго счетчика 7 и равен числу импульсов, поступающих на счетчик 7 в течение первых P периодов сигнала.

В течение следующих P периодов сигнала на выходе блока 8 сравнения вырабатываются 10 импульсов квантования.

Таким образом, произведена автоматическая подстройка частоты генератора 4 импульсов квантования под частоту входного сигнала.

Импульсы квантования с выхода блока 8 сравнения поступают на входы первого 10 и второго 11 элементов И. В течение длительности положительных посылок сигнала импульсы квантования через первый элемент

И 10 и элемент ИЛИ 19 поступают на входы прямого счета (+1), а в течение длительности отрицательных посылок сигнала через второй элемент И 11 — на вход обратного счета (— 1) анализатора !3. Таким образом, производится измерение относительной величины краевых искажений типа преобладаний. Информация об измеренном значении краевых искажений и знаке преобладаний с выхода анализатора 13 подается на входы накопителя 14.

По окончании измерения (после прохождения вторых P периодов сигнала) импульс с выхода счетчика ? посылок устанавливает счетный триггер 3 в нулевое состояние, при этом уровень логической «1» с инверсного выхода счетного триггера 3 поступает на второй дифференцирующий элемент 9, импульс-с выхода которого разрешает запись информации с выходов анализатора 13 в накопитель 14 и обнуляет второй счетчик 7.

Уровень логического «О» на прямом выходе счетного триггера 3 через блок 18 запрета запрещает работу блока 8 сравнения, и повторяется процесс автоматической подстройки частоты генератора 4 импульсов квантования под частоту входного сигнала. В это время на индикаторе 15 отображаются из1467778 формула изобретения

Составитель В. Слепаков

Редактор И. Шмакова Техред И. Верес Корректор Л. Пилипенко

Заказ 1215/56 Тираж 627 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 415

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина. 101 меренное в предыдущем цикле и хранящееся в накопителе 14 значение и знак краевых искажений. После подстройки частоты генератора 4 импульсов квантования повторяется процесс измерения, по окончании его информация в накопителе 14 обновляется (по импульсу с выхода второго дифференцирующего элемента 9), и так далее.

Скорость передачи двоичных сигналов (скорость телеграфирования) определяется количеством элементарных посылок сигнала (положительных и отрицательных импульсов) за единицу времени. В двоичном сигнале типа «1:1» (меандр) положительные и отрицательные импульсы следуют друг за другом и, апедовательно, скорость передачи в два раза больше частоты следования импульсов сигнала.

При измерении скорости передачи двоичных сигналов (скорости телеграфирования) с выхода блока 21 выбора режима выдается уровень логической «1». При этом переключатель 17 подключает вход счетного триггера 3 к выходу переполнения (П) второго счетчика 7, разрешается работа третьего элемента И 20. Блок 18 запрета запрещает прохождение сигнала с прямого выхода счетного триггера 3 на третий вход блока 8 сравнения, при этом на этот вход постоянно подается уровень логического «О», тем самым запрещается работа блока 8 сравнения. В свою очередь уровень логического «О» на выходе блока 8 сравнения закрывает первый 10 и второй 11 элементы И, поэтому на вход обратного счета (— 1) анализатора 13 импульсы не поступают.

Первый импульс с выхода переполнения (П) второго счетчика 7 устанавливает счетный триггер 3 в единичное состояние, при этом уровень логической «1» с его прямого выхода открывает третий элемент

И 20 и поступает на первый дифференцирующий элемент 12, импульс с выхода которого обнуляет анализатор 13 перед началом измерения. Импульсы входного сигнала с выхода порогового блока 1 через третий элемент И 20 и элемент ИЛИ 19 поступают на вход прямого счета (+1) анализатора 13.

Второй импульс с выхода переполнения (П) второго счетчика 7 устанавливает счетный триггер 3 в нулевое состояние, при этом

5 !

О !

20

45 уровень логического «О» на его прямом выходе запрещает прохождение импульсов сигнала через третий элемент И 20, а уровень логической «1» на его инверсном выходе поступает на второй дифференцирующий элемент 9, импульс с выхода которого обнуляет второй счетчик 7 и разрешает запись информации с выхода анализатора !3 в накопитель 14.

Таким образом, импульсы входного сигнала поступают на вход прямого счета (+1) анализатора 13 в течение одного периода следования импульсов на выходе переполнения второго счетчика 7.

Если выбрать частоту следования импульсов задающего генератора 5 равной 0,5Х

>(10, где Ь вЂ” целое число, то скорость передачи двоичного сигнала равна произведению сомножителя 10 "на число импульсов, поступивших в анализатор 13 в течение одного периода следования импульсов на выходе переполнения второго счетчика 7.

Полученное значение отображается на индикаторе 15.

Устройство для измерения краевых искажений двоичных сигналов типа преобладаний по авт. св. № 1215186, отличающееся тем, что, с целью расширения функциональных возможностей путем измерения скорости передачи двоичных сигналов, введены переключатель, блок запрета, элемент ИЛИ и последовательно соединенные блок выбора режима работы и третий элемент И, при этом выход счетчика посылок подключен к входу счетного триггера через переключатель, второй вход которого соединен с выходом переполнения второго счетчика, третий вход блока сравнения соединен с первым выходом счетного триггера через блок запрета, управляющий вход которого соединен с управляющим входом переключателя и первым входом третьего элемента И, второй и третий входы которого соединены соответственно с выходом порогового блока и первым выходом счетного триггера, а выход первого элемента И подключен к первому входу анализатора через элемент ИЛИ, второй вход которого соединен с выходом третьего элемента И.
