Устройство для приема абсолютного биимпульсного сигнала

Устройство для приема абсолютного биимпульсного сигнала

Иллюстрации

Показать все

Реферат



Изобретение относится к электросвязи . Цель изобретения - обеспечение приема относительных биимпульсных (ОБИ) сигналов . Устройство содержит эл-ты ИСКЛЮЧАЮЩЕЕ ИЛИ 1 и 6, одновибратор 2 и D-триггеры 3-5. При действии на входе устройства ОБИ сигнала D-триггер 3 устанавливается в состояние низкого уровня, а эл-т ИСКЛЮЧАЮЩЕЕ ИЛИ 1 за пускает одновибратор 2. Сигналы с прямого и инверсного выходов одновибратора 2 поступают соответственно на D-триггеры 3 и 4, )-триггер 3 регистрирует значения посылок, действующих на его информационном входе, а Ь-триггер 4 производит запись значений сигнала, действующего на его информационном входе. Эл-т ИСКЛЮЧАЮЩЕ ИЛИ 6 суммирует по модулю два входной сигнал и сигнал с инверсного выхода О-триггера 4. Суммарный сигнал поступает на информационный вход D-триггера 5, на котором тактируется импульсами с прямого выхода одновибратора 2. Информационным выходом устройства при приеме ОБИ сигнала является инверсный выход D-триггера 5, а тактовым выходом - прямой выход одновибратора 2. 1 ил. (О (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ1467780 А 2 (511 4 Н 04 L 2540

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOIVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 1233295 (21) 4282723/24-09 (22) 13.07.87 (46) 23.03.89. Бюл. № 11 (72) А. Г. Бригинский, С. М. Первушкин и В. А. Титков (53) 621.394.62 (088.8) (56) Авторское свидетельство СССР № 1233295, кл. Н 04 1 25/40, 1984. (54) УСТРОЙСТВО ДЛЯ ПРИЕМА АБСОЛ1ОТНОГО БИИМПУЛЬСНОГО СИГНАЛА (57) Изобретение относится к электросвязи. Цель изобретения — обеспечение приема относительных биимпульсных (ОБИ) сигналов. Устройство содержит эл-ты ИСКЛ ЮЧАЮЩЕЕ ИЛИ 1 и 6, одновибратор 2 и

D-триггеры 3 — 5. При действии на входе устройства ОБИ сигнала D-триггер 3 устанавливается в состояние низкого уровня, а эл-т

ИСКЛЮЧАЮЩЕЕ ИЛИ 1 запускает одновибратор 2. Сигналы с прямого и инверсного выходов одновибратора 2 поступают соответственно на 0-триггеры 3 и 4, D-триггер 3 регистрирует значения посылок, действующих на его информационном входе, а 0-триггер 4 производит запись значений сигнала, действующего на его информационном входе. Эл-т ИСКЛ ЮЧАЮЩЕ ИЛИ

6 суммирует по модулю два входной сигнал и сигнал с инверсного выхода D-триггера 4. Суммарный сигнал поступает на информационный вход D-триггера 5, на котором тактируется импульсами с прямого выхода одновибратора 2. Информационным выходом устройства при приеме ОБИ сигнала является инверсный выход D-триггера 5, а тактовым выходом — прямой выход одновибратора 2. 1 ил.

1467780

Формула изобретения

Составитель A. Москевич

Редактор И. Шмакова Техред И. Верес Корректор М. Максимишинец

Заказ 1215/56 Тираж 627 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, 101

Изобретение относится к технике электросвязи, может использоваться в стыковых цепях при внутристанционном или межблочном обмене цифровой информацией и является усовершенствованием изобретения по авт. св. № 1233295.

Цель изобретения — обеспечение приема относительных биимпульсных сигналов.

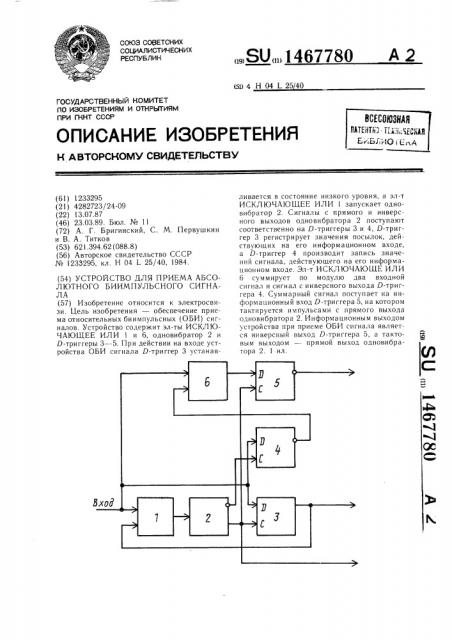

На чертеже представлена структурная электрическая схема предложенного устройства.

Устройство для приема абсолютного биимпульсного сигнала содержит первый элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 1, одновибратор 2, первый 3, второй 4 и третий 5 0-триггеры и второй элемент ИСКЛЮЧАЮЩЕЕ

ИЛИ 6.

Устройство работает следующим образом.

При приеме абсолютного биимпульсного сигнала, т. е. сигнала, в котором единичная посылка передаваемого сообщения представлена сигналом высокого уровня в первой половине тактового интервала и сигналом низкого уровня во второй половине, а при нулевой посылке передаваемого сообщения порядок чередования полярностей в пределах тактового интервала обратный, информационный сигнал снимается с прямого выхода первого D-триггера 3, а тактовая последовательность — с прямого выхода одновибратора 2. Пусть на входе действует относительный биимпульсный сигнал, отличающийся от абсолютного тем, что изменение фазы сигнала на 180 происходит только при передаче единичной посылки в передаваемом сообщении, а при передаче нулевой посылки сохраняется предыдущее значение фазы. В момент подачи питания на устройство первый D-триггер 3 устанавливается в одно из двух устойчивых состояний, в данном случае в состояние низкого уровня. Фронтом импульса с выхода первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1 запускается одновибратор 2, формирующий импульсы длительностью где Тв — длительность тактового интервала передаваемого сигнала;

/; и 4 — задержки срабатывания первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ

1 и одновибратора 2.

Сигнал с прямого выхода одновибратора 2 поступает на тактовый вход первого

D-триггера 3, и по фронту этого сигнала происходит регистрация значений посылок, действующих на информационном входе первого 0-триггера 3. Импульсы с инверсного выхода одновибратора 2 поступают на тактовый вход второго D-триггера 4 и производят запись значений сигнала, действующего на информационном входе второго

D-триггера 4. На втором элементе ИСКЛЮЧАЮЩЕЕ ИЛИ 6 происходит суммирование по модулю два входного сигнала и сигнала с инверсного выхода второго D-триггера 4, суммарный сигнал поступает на информационный вход третьего 0-триггера 5, на

20 котором тактируется импульсами с прямого выхода одновибратора 2. Инверсный выход третьего 0-триггера 5 является информационным выходом предложенного устройства при приеме относительного биимпульсного сигнала, а тактовым выходом — прямой выход одновибратора 2.

Устройство для приема абсолютного би30 импульсного сигнала по авт. св. М 1233295, отличаюи1ееся тем, что, с целью приема относительных биимпульсных сигналов, введены последовательно соединенные второй D-триггер, второй элемент ИСКЛЮЧАЮЩЕЕ ИЛИ и третий В-триггер, к счетному входу которого подключен выход одновибратора, инверсный выход которого подключен к счетному входу второго D-триггера, информационный вход которого соединен с информационным входом первого D-триггера и с вторым входом второго элемента ИСКЛЮ4О ЧАЮЩЕЕ ИЛИ, при этом инверсный выход третьего D-триггера является вторым информационным выходом устройства.
