Способ питания лампы накаливания от сети переменного тока

Способ питания лампы накаливания от сети переменного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в светйтехнических приборах и установках с лампами накаливания. Целью изобретения является увеличение срока службы ламп накаливания , работающих в режимах частых включений путем снижения разрушающих пусковых бросков тока при их включении. Сущность способа заключается в подаче напряжения питания переменного тока, на лампу при ее включении в конце первого полупериода напряжения в момент времени, соответствующий фазовому углу 140- 160 эл. град., а затем - с начала каждого последующего полупериода напряжения питающей сети до выключения лампы. 2 ил. i С/)

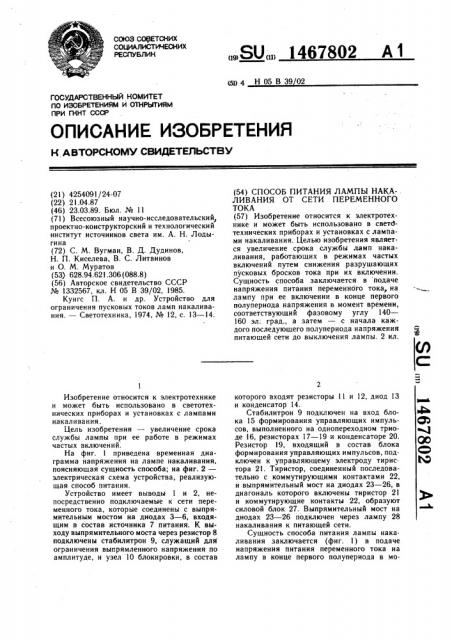

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (SD 4 Н 05 В 39 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVIV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4254091/24-07 (22) 21.04.87 (46) 23.03.89. Бюл. № 11 (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт источников света им. А. Н. Лодыгина (72) С. М. Вугман, В. Д. Дудинов, Н. П. Киселева, В. С. Литвинов и О. М. Муратов (53) 628.94.621.306 (088.8) (56) Авторское свидетельство СССР № 1332567, кл. Н 05 В 39/02, 1985.

Кунгс П. А. и др. Устройство для ограничения пусковых токов ламп накаливания. — Светотехника, 1974, № 12, с. 13 — 14.

Изобретение относится к электротехнике и может быть использовано в светотехнических приборах и установках с лампами накаливания.

Цель изобретения — увеличение срока службы лампы при ее работе в режимах частых включений.

На фиг. 1 приведена временная диаграмма напряжения на лампе накаливания, поясняющая сущность способа; на фиг. 2— электрическая схема устройства, реализующая способ питания.

Устройство имеет выводы 1 и 2, непосредственно подключаемые к сети переменного тока, которые соединены с выпрямительным мостом на диодах 3 — 6, входящим в состав источника 7 питания. К выходу выпрямительного моста через резистор 8 подключены стабилитрон 9, служащий для ограничения выпрямленного напряжения по амплитуде, и узел 10 блокировки, в состав

„„SU„„1467802 А 1 (54) СПОСОБ ПИТАНИЯ ЛАМПЫ НАКА-, ЛИВАНИЯ ОТ СЕТИ ПЕРЕМЕННОГО

ТОКА (57) Изобретение относится к электротехнике и может быть использовано в светотехнических приборах и установках с лампами накаливания. Целью изобретения является увеличение срока службы ламп накаливания, работающих в режимах частых включений путем снижения разрушающих пусковых бросков тока при их включении.

Сущность способа заключается в подаче напряжения питания переменного тока, на лампу при ее включении в конце первого полупериода напряжения в момент времени, соответствующий фазовому углу 140—

160 эл: град., а затем — с начала каждого последующего полупериода напряжения питающей сети до выключения лампы. 2 ил. которого входят резисторы 11 и 12, диод 13 и конденсатор 14.

Стабилитрон 9 подключен на вход блока 15 формирования управляющих импульсов, выполненного на однопереходном триоде !6, резисторах 17 — 19 и конденсаторе 20.

Резистор 19, входящий в состав блока формирования управляющих импульсов, подключен к управляющему электроду тиристора 21. Тиристор, соединенный последовательно с коммутирующими контактами 22, и выпрямительный мост на диодах 23 — 26, в диагональ которого включены тиристор 21 и коммутирующие контакты 22, образуют силовой блок 27. Выпрямительный мост на диодах 23 — 26 подключен через лампу 28 накаливания к питающей сети.

Сущность способа питания лампы накаливания заключается (фиг. 1) в подаче напряжения питания переменного тока на лампу в конце первого полупериода в мо!

467802 менты времени, соответствующие фазовому углу, равному 140 — 160 эл. град. а затем— с начала каждого последующего полупериода напряжения питания до выключения лампы, что позволяет предварительно прогреть тело накала лампы и увеличить тем самым его сопротивление, снизить пусковой ток и, соответственно, увеличить срок службы лампы, что особенно ощутимо при ее работе в режимах частых включений. Устройство работает следующим образом.

При включении устройства (фиг. 2) в сеть переменное напряжение с выводов 1 и 2 поступает на выпрямительный мост на диодах 3 — 6. Выпрямленное напряжение через резистор 8 поступает на стабилитрон 9, где ограничивается по амплитуде. Параллельно напряжение с выпрямительного моста поступает на узел 10 блокировки. Через резистор 11 и диод 13 происходит заряд конденсатора 14 до амплитудного значения напряжения питающей сети. Диод 13 препятствует разряду конденсатора 14 через резистор 11.

Пульсирующее напряжение со стабилитрона 9 поступает на блок 15 формирования управляющих импульсов, который вырабатывает импульсы с двойной частотой сети, синхронизированные с частотой питающего напряжения и сдвинутые относительно момента прохождения через «О» напряжения, питающего лампу 28 накаливания, на 140 — 160 эл. град. С резистора 19 управляющие импульсы поступают на управляющий электрод тиристора 21.

Пока контакты 22 разомкнуты тиристор 21 и диоды 23 — 26 выключены, а лампа 28 накаливания отключена от сети.

При замыкании коммутирующих контактов

22 на аноде тиристора 21 появляется напряжение, и первый же импульс, поступивший с блока 15 формирования управляющих импульсов на управляющий электрод тиристора 21, вызывает его включение и подключение лампы накаливания через диод 23 — 26 выпрямительного моста к питающей сети.

Узел 10 блокировки препятствует выключению тиристора 21 в момент прохождения питающего напряжения через «О», осуществляя подпитку последнего постоянным током от конденсатора 14 через резистор 12.

Постоянный ток по величине больше тока удержания тиристора 21, но меньше тока заряда конденсатора 14. При размыкании контактов 22 ток через тиристор 21 прекращается, и лампа 28 отключается от сети.

Формула изобретения

Способ питания лампы накаливания от сети переменного тока, при котором подают на лампу при ее включении напряжение в конце первого его полупериода, отличающийся тем, что, с целью увеличения срока службы лампы при ее работе в режимах частных включений, подачу напряжения производят в момент времени, соответствую.30 щий фазовому углу первого полупериода, равному 140 — 160 эл. град. а затем — с начала каждого последующего полупериода на, пряжения питающей сети до выключения лампы.
