Реферат



Класс 21а, 35 4

Ж 146800

СССР

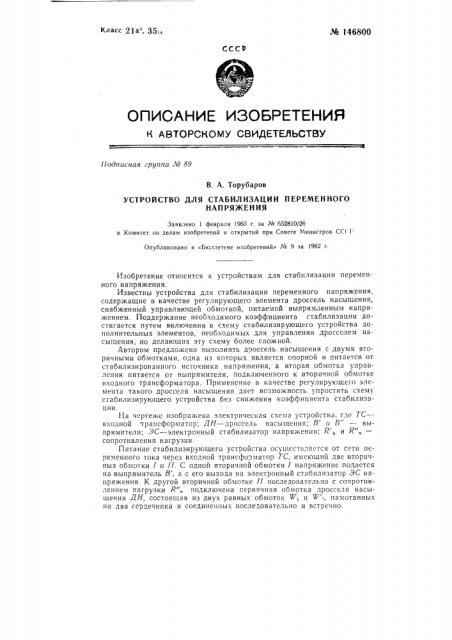

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1(одписиая группа М 89

В. А. Торубаров

УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ ПЕРЕМЕННОГО

НАПРЯЖЕНИЯ

Заявлено 1 февраля !960 г, за ЛЪ 652810/26 в Комитет по делам изобретений и открытий при Совете Министров СС< 1

Опубликовано в «Бюллетене изобретений» ЛЪ 9 за 1962 г.

Изобретение относится к устройствам для стабилизации переменного напряжения.

Известны устройства для стабилизации переменного напряжения, содержащие в качестве регулирующего элемента дроссель насыщения, снабженный управляющей обмоткой, питаемой выпрямленным напряжением. Поддержание необходимого коэффициента стабилизации достигается путем включения в схему стабилизирующего устройства дополнительных элементов, необходимых для управления дросселем насьпцения, но делающих эту схему более сложной.

Автором предложено выполнять дроссель насыщения с двумя вторичными обмотками, одна из которых является опорной и питается от стабилизированного источника напряжения, а вторая обмотка управления питается от выпрямителя, подключенного к вторичной обмотке входного трансформатора. Применение в качестве регулирующего элемента такого дросселя насыщения дает возможность упростить схему стабилизирующего устройства без снижения коэффициента стабилизации.

На чертеже изображена электрическая схема устройства, где ТС— входной трансформатор; 4Н вЂ” дроссель насыщеш1я; В и В" — выпрямители; ЭС вЂ” электронный стабилизатор напряжения; Г„и R"„— сопротивления нагрузки

Питание стабилизирующего устройства осуществляется OT сети переменного тока через входной трансформатор ТС, имеющий две вторичных обмотки 1 и II. С одной вторичной обмотки 1 напряжение подается на выпрямитель В, а с его выхода на электронный стабилизатор ЭС напряжения. К другой вторичной обмотке О последовательно с сопротивлением нагрузки R"„ подключена первичная обмотка дросселя насыщения ЛО, состоящая из двух равных обмоток W> и 11"ч намотанных на два сердечника и соединенных последовательно и встречно.

М 146800

Опорная обмотка и управляющая обмотка W дросселя ДИ выполнены таким образом, что охватывают оба сердечника одновременно. Обмотка, питается от стабилизированного источника напряжения; обмотка и з питается выпрямленным током от выпрямителя В", подключенного к вторичной обмотке II входного трансформатора.

Магнитный поток, создаваемый обмоткой W, намагничивает оба сердечника. Магнитный поток, создаваемый обмоткой W, направлен встречно потоку, создаваемому обмоткой +2, и частично размагничиваетт сердечники.

При неизменном напряжении сети реактивное сопротивление обмоток Wi и и "! постоянно, так как постоянна разность магнитных потоков, создаваемых обмотками и 2 и W, Магнитная проницаемость сердечников также постоянна.

При увеличении напряжения сети магнитный поток, создаваемый обмоткой Ю з, увеличивается, разность потоков станет меньше, сердечники будут размагничиваться, а их магнитная проницаемость повышаться, В результате реактивное сопротивление обмоток Wi и "! увеличится и скомпенсирует избыток напряжения на нагрузочном сопротивлении.

Предмет изобретения

Устройство для стабилизации переменного напряжения, содержащее в качестве регулирующего элемента дроссель насыщения, снаб>кенный управляющей обмоткой, питаемой выпрямленным напряжением, о т л и ч а ю щ е е с я тем, что, с целью упрощения схемы устройства без снижения коэффициента стабилизации, в нем применена опорная обмотка, питаемая от стабилизированного источника напряжения, а обмотка управления питается от выпрямителя, подключеного к вторичной обмотке входного трансформатора.
