Покрытие для укрепления насыпи дорог

Покрытие для укрепления насыпи дорог

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и может быть использовано для укрепления откосов дорог с использованием растительного покрова. Целью изобретения является повышение прочности покрытия за счет равномерного прорастания семян и улучшение развития растительного покрова на наклонных поверхностях. Покрытие выполнено из трех слоев: верхнего и нижнего укрепляюших из волокна восстановленной шерсти, и среднего из отходов шерстяного производства - трубной пыли, содержащего семена растений. Верхний слой имеет толш,ину 20--30%, а нижний слой - 30-55% от обш,ей массы покрытия. Покрытие откосов дорог позволяет получить равномерный растительный покров, укрепляющий поверхность откосов. 1 табл.

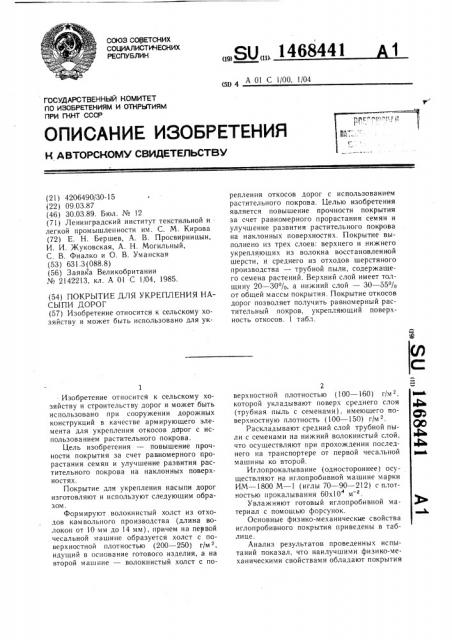

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1468441

1511 4 А 01 С 1/00, 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д ВТОРСКОМ,К СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4206490/30-15 (22) 09.03.87 (46) 30.03.89. Бюл. № 12 (71) Ленинградский институт текстильной и легкой промышленности им. С. М. Кирова (72) Е. Н. Бершев, А. В. Просвирницын, И. И. Жуковская, А. Н. Могильный, С. В. Фиалко и О. В. Уманская (53) 631..3(088.8) (56) Заявка Великобритании № 2142213, кл. А 01 С 1/04, 1985. (54) ПОКРЫТИЕ ДЛЯ УКРЕПЛЕНИЯ НАСЫПИ ДОРОГ (57) Изобретение относится к сельскому хозяйству и может быть использовано для ук1

Изобретение относится к сельскому хозяйству и строительству дорог и может быть использовано при сооружении дорожных конструкций в качестве армирующего элемента для укрепления откосов дорог с использованием растительного покрова.

Цель изобретения — повышение прочности покрытия за счет равномерного прорастания семян и улучшение развития растительного покрова на наклонных поверхностях.

Покрытие для укрепления насыпи дорог изготовляют и используют следующим образом.

Формируют волокнистый холст из отходов камвольного производства (длина волокон от 10 мм до 14 мм), причем на первой чесальной машине образуется холст с поверхностной плотностью (200 †2) г/м, идущий в основание готового изделия, а на второй машине — волокнистый холст с порепления откосов дорог с использованием растительного покрова. Целью изобретения является повышение прочности покрытия за счет равномерного прорастания семян и улучшение развития растительного покрова на наклонных поверхностях. Покрытие выполнено из трех слоев: верхнего и нижнего укрепляющих из волокна восстановленной шерсти, и среднего из отходов шерстяного производства — трубной пыли, содержащего семена растений. Верхний слой имеет толщину 20 — 30%, а нижний слой — 30 — 55% от общей массы покрытия. Покрытие откосов дорог позволяет получить равномерный растительный покров, укрепляющий поверхность откосов. 1 табл.

2 верхностной плотностью (100 в 160) г/м, которой укладывают поверх среднего слоя (трубная пыль с семенами), имеющего поверхностную плотность (100 †1) г/м .

Раскладывают средний слой трубной пыли с семенами на нижний волокнистый слой, что осуществляют при прохождении последнего на транспортере от первой чесальной машины ко второй.

Иглопрокалывание (одностороннее) осуществляют на иглопробивной машине марки

ИМ вЂ” 1800 М вЂ” 1 (иглы 70 — 90 — 212) с плотностью прокалывания 60х10 м z

Увлажняют готовый иглопробивной материал с помощью форсунок.

Основные физико-механические свойства иглопробивного покрытия приведены в таблице.

Анализ результатов проведенных испытаний показал, что наилучшими физико-механическими свойствами обладают покрытия

-1468441 для укрепления поверхности насыпи дорог, имеющие следующий структурный состав: верхний укрепляющий слой 20 — 30О/ц от общей массы, нижний укрепляющий слой 30—

55 /р от общей массы, средний слой, представ- 5 ляющий собой трубную пыль, 25 — 40О/о от общей массы с семенами 25 — 35О/ц от массы среднего слоя (образцы 1, 2, 14, 15, 16, 20, 21, 24, 25, 37, 38, 44, 49 и 50). Причем использование синтетических отходов для укрепления повышает прочностные характерис- 10 тики покрытия (образцы 49 и 50).

В случае использования меньшего количества трубной пыли (образцы 7, 13, 19, 28, 30, 36 и 42) наблюдается уменьшение количества побегов, что также связано с умень-15 шением содержания семян в среднем слое.

Уменьшение количества побегов наблюдается также и при вложении семян в количестве 20 /О (образцы 3, 7, 9, 13, 17, 20, 26, 30, 32, 36, 40 и 43).

При увеличении содержания трубной пыли более 40 /р (образцы 6, 12, 18, 23, 29, 35, 41 и 46) резко снижаются прочностные характеристики покрытий, что отрицательно сказывается при их эксплуатации.

Увеличение количества семян более 35"/р приводит к повышению стоимости готовых покрытий при прочих равных характеристиках (образцы 1, 2 и 37).

Масса верхнего укрепляющего слоя должна быть менее 20 /р от общей массы покрытия, в противном случае верхний укрепляющий слой не будет выполнять предназначенные функции.

Повышение массы верхнего слоя более

30 /р приводит к уменьшению массы нижнего 35 слоя (их общее количество должно быть в пределах 60 — 75 /о от массы покрытия, в то время как нижний слой несет основную нагрузку, кроме того, увеличивается время прорастания семян (образцы 6 и 9).

При уменьшении плотности прокалывания (образец 47) снижается прочность покрытия.

При повышении плотности прокалывания (образец 48) наблюдается разбивание „ волокнистой составляющей покрытия и семян, что приводит к уменьшению прочности и .количества побегов.

В качестве сырья для верхнего и нижнего слоев использованы отходы канвольного производства, в том числе и химические волокна. Длина волокон варьируется от 10 мм до

40 мм. Использование волокон длиной менее 10 мм невозможно, так как такие волокна не могут быть переработаны в холст, а использование волокон длиной свыше 40 мм делает покрытие дорогостоящим.

Использование предлагаемого покрытия (по сравнению с известным) исключает дополнительные затраты на обслуживание покрытия.

Предлагаемое покрытие представляет собой единое целое, обеспечивает равномерное прорастание растительного слоя на наклонных протяженных поверхностях, полностью исключается обслуживание покрытия, так как трубная пыль, уложенная с семенами в среднем слое, ускоряет прорастание семян и служит удобрением растений.

В известном покрытии используют гидросмесь для посева трав, включающую воду, латексную эмульсию, минеральные удобрения, мультирующий материал и семена трав.

Использование известной гидросмеси предусматривает сложное оборудование для приготовления и распыления смеси, а также для транспортировки компонентов к местам применения.

Предлагаемое покрытие отличается удобствами как при транспортировке, так и при эксплуатации.

Формула изобретения

Покрытие для укрепления насыпи дорог, содержащее выполненные из волокна укрепленные слои, средний слой с семенами, отличающееся тем, что, с целью повышения прочности покрытия за счет равномерного прорастания семян и улучшения развития растительного покрова на наклонных поверхностях, укрепляющие слои выполнены из волокон восстановленной шерсти и соединены между собой путем иглопрокалывания с плотностью (50 — 60) 10 м, причем верхний укрепляющий слой составляет 20 — 30 /0, а нижний 30 — 55 /о от общей массы покрытия, причем содержащий семена средний слой выполнен из отходов шерстяного производства — трубной пыли.

1468441

Состав покрытия, 7

Характеристика покрытия

tt»tt» пп

Прочность, Н

Семена

Укрепляющие слои

Всего Верхний Нижний

Поверхностная

Плотность

Количество по бегов, ш

Скорость прорастания (дни) Трубная пыль прокалывания, 1 и> плотность»

80

48,4

t7,8

16,5

18,4

22,5

70

150 0

124,0

20

В образ>;ax 1-48 в укрепляюшнх слоях применена восстановленная шерсть> в образце 49 — отходы производства полиэфирных волокон; в образце 50 — отходы производства полиэфирного (507) и полиапроамидиого (507) волокон.

При меч а н и е.

Составитель Т. Лежнева

Редактор А. Ревии Техред И. Верес Корректор В. Гирияк

Заказ 1226/1 Тираж 618 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская иаб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10!

2

4

6

8

11

12

13

14

16

17

18

19

21

22

23

24

26

27

28

29

31

32

33

34

36

37

38

39

40 ь1 ч2

43

44

46

47

48

49

40 45

2G

50 10

50 10

50 ° 10

50 .10

50.10"

50 >1О

50 ° 10"

50 10

50.10

50 10

50 10

50 1О

50 10

50 ° 1О

50.10

50 10л

50 ° 10

50 ° 10

50 10»

50 ° 1 О

50 ° 10

50 ° 10

50 ° 10>

60 1О

60 10"

104

60,104

60 10"

60 10

60 104

60 104

60. 1О

60 10

60 1О"

60 1О

60 ° 10

60 ° 10

60.10

60 1О

60 to

60-10

60 ° 1 Q

60 104

60 ° 1О

60 1О

60 10

40 10

70 10

50 ° 10

50 10

3 >О

520

53,2

49,0

42>5

20,2

53,5

18,6

54,2

40,2

46,8

29,3

20,2

19,1

55,2

53,6

48,6

47,2

18,6

18,0

53,2

50,8

50,6

18,7

17,9

52,6

48,4

40,2

18,4

52,8

17,2

53,6

48,6

45,3

27,8

18,8

18,0

53,4

52>8

48,0

46,2

18,0

17,4

51,8

48,6

312

329

328

199

198

308

184

338

312

288

308

302

303

308

188

306

306

178

338

302

324

308

318

279

286

294

308

?15

316

302

8

11

10

8

8

12

8

8

11

10

8

8

12

8

9
