Аппарат порционного высева селекционной сеялки

Аппарат порционного высева селекционной сеялки

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности, к высевающим аппаратам сеялок д.ля внесения в почву минеральных удобрений на селекционных участках. Цель изобретения - уменьшение дробления и растирания материала , повышение точности дозирования и равномерности высева. Аппарат содержит загрузочную воронку 1, загрузочный цилиндр 2, распределительный конус 3, ячейки между перегородками 4, наружные стенки ячеек в виде заслонок 5 с рычагами 6, свободные концы которых имеют ролики 7 для взаимодействия с копиром 20. Заслонки 5 подпружинены и закреплены с помощью шарниров 9 на опорном элементе 10. Выравниватель включает конус 12 с вырезами и скребок 15 из эластичного материала. Центробежный распределитель 16 имеет загрузочную воронку 17, в которой установлен выравниватель. При вращении конуса 3 ролики 7 набегают на копир 20. поворачивая заслонки 5. Материал поступает в воронку 17 на конус 12. Часть материала отклоняется скребком 15 и выбрасывается в щель между конусом 12 и воронкой 17. Оставщийся материал поступает через вырезы конуса 12 на центробежный распределитель 16. 2 ил. i (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (511 4 А 01 С 7/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 423?955/30-15 (22) 19.02.87 (46) 30.03.89. Бюл. № 12 (71) Симферопольский филиал Научно-производственного объединения «Агроприбор» (72) А. П. Зинченко, М. И. Эйдлин, С. С. Павлов и Ю. Д. Ахламов (53) 631.33.022.69 (088.8) (56) Авторское свидетельство СССР № 321204, кл. А 01 С 7/02, 1968. (54) АППАРАТ ПОРЦИОННОГО ВЫСЕВА

СЕЛЕКЦИОННОЙ СЕЯЛКИ (57) Изобретение относится к сельскохозяйственному машиностроению, в частности, к высевающим аппаратам сеялок для внесения в почву минеральных удобрений на селекционных участках. Цель изобретения— уменьшение дробления и растирания материала, повышение точности дозирования и равномерности высева. Аппарат содержит за„„SU„„1468446 грузочную воронку 1, загрузочный цилиндр 2, распределительный конус 3, ячейки между перегородками 4, наружные стенки ячеек в виде заслонок 5 с рычагами 6, свободные концы которых имеют ролики 7 для взаимодействия с копиром 20. Заслонки 5 подпружинены и закреплены с помощью шарниров 9 на опорном элементе 10. Выравниватель включает конус 12 с вырезами и скребок 15 из эластичного материала.

Центробежный распределитель 16 имеет загрузочную воронку 17, в которой установлен выравниватель. При вращении конуса 3 ролики 7 набегают на копир 20, поворачивая заслонки 5. Материал поступает в воронку 17 на конус 12. Часть материала отклоняется скребком 15 и выбрасывается в щель между конусом 12 и воронкой 17.

Оставшийся материал поступает через вырезы конуса 12 на центробежный распределитель 16. 2 ил.

1468446

1Þ

20

Формула изобретения

30

QlVE c

Составитель 3. Сидорова

Редактор А. Ревин Текред И. Верес Корректор Л. Патай

Заказ 1226/1 Тираж 618 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Рву шская наб., д. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, 101

Изобретение относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам сеялок, предназначенных для внесения в почву минеральных удобрений на селекционных участках.

Цель изобретейия — уменьшение дробления и растирания материала, повышение точности дозирования материала и равномерности его высева.

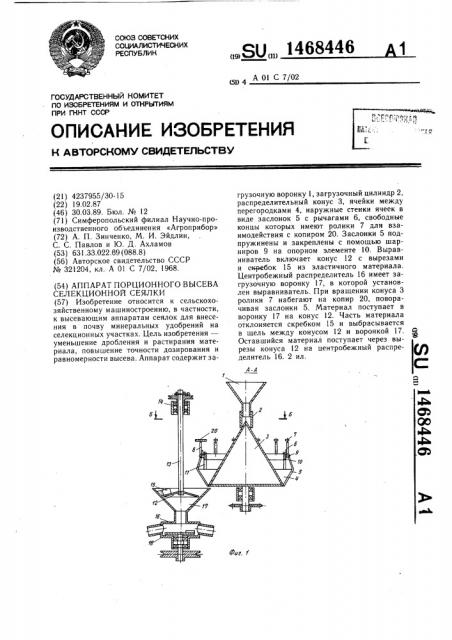

На фиг. 1 изображен предлагаемый аппарат, вид сбоку в разрезе по А — А; на фиг. 2 — разрез Б — Б на фиг. 1.

Аппарат содержит загрузочную воронку I загрузочный цилиндр 2, распределительный конус 3 с ячейками между радиальными перегородками 4, наружные стенки ячеек выполнены в виде заслонок 5 с рычагами б, свободные концы которых имеют ролики 7, пружины 8 и шарниры 9 заслонок, с помощью которых последние закреплены на опорном элементе 10, прикрепленном в нескольких местах к перегородкам 4 кронштейнами 11. Кроме того, аппарат состоит из выравнивателя, включающего конус 2, вал 13, телескопическое устройство 14 и скребок 15 из эластичного материала. Центробежный распределитель 16 имеет загрузочную воронку 17 и распределительный диск 18. К раме 19 аппарата прикреплен копир 20. Конус 12 имеет вырезы 21 на боковой поверхности, а скребок 15 примыкает к последней и закреплен на воронке 17.

Аппарат работает следующим образом.

Перед высевом удобрения засыпаются в загрузочную воронку 1. Во время подъема загрузочного цилиндра 2 удобрения скатываются по поверхности распределительного конуса 3 и заполняют ячейки между перегородками 4. При движении сеялки конус 3 вращается. Ролики 7 отклоняются копиром 20 в зоне загрузочной воронки 17.

При этом преодолевается сопротивление пружин 8, в результате чего заслонки 5 проворачиваются относительно шарниров 9 и удобрения высыпаются через загрузочную воронку 1? на конус 12 выравнивателя. Конус 12 приводится во вращение

b-E валом 13. Первоначально, т. е. в момент выброса, скребок 15 резко отклоняется и максимальное количество удобрений падает в щель между конусом 12 и загрузочной воронкой 1?. Далее по мере уменьшения количества удобрений на конусе 12 скребок выпрямляется (за счет уменьшения усилия воздействия на него массы удобрений, находящихся на конусе) и большее количество удобрений начинает поступать в вырезы 21 конуса 12. Таким образом, пульсация потока удобрений сглаживается и попадающие на распределительный диск удобрения равномерно разбрасываются по выходным ячейкам. После полного оборота распределительного конуса 3 и окончания высева производится засыпка удобрений в загрузочную воронку и цикл работы повторяется.

Аппарат порционного высева селекционной сеялки, содержащий установленные на раме устройство для предварительного распределения материала с конусом, имеющим ячейки между радиально закрепленными на нем перегородками, центробежный распределитель с загрузочной воронкой и установленный между конусом и распределителем выравниватель потока материала, отличающийся тем, что, с целью уменьшения дробления и растирания материала, повышения точности дозирования материала и равномерности его высева, наружные стенки ячеек выполнены в виде шарнирно закрепленных на опорном элементе подпружиненных заслонок с рычагами, свободные концы которых имеют ролики для взаимодействия с установленным на раме неподвижным копиром, при этом выравниватель установлен в загрузочной воронке центробежного распределителя, выполнен в виде конуса с вырезами на боковой поверхности и снабжен прилегающим к последней и закрепленным на воронке скребком из эластичного материала.
