Реферат



Изобретение относится к сельскому хозяйству, а именно к климатическому оборудованию для тенлиц. Цель изобретения - повышение равномерности распределения тепла между обогревателями теплиц тепличного комбината. Система теплоснабжения тепличного комбината имеет обогреватели, соединенные отводящими трубопроводами 3 с прямым коллектором 1 и обратным коллектором 2 теплофикационной воды. Регуляторы 5, установленные на отводящих трубопроводах регулирующих клапанов 4, получают сигналы от двух датчиков 6 н 7 перепада давления. Датчик 6 установлен на отводящем трубопроводе после того клапана, к которому относится данный регулятор. Датчик 7 установлен на отводящем трубопроводе последнего по ходу прямого коллектора обогревателя. Регуляторы, вычитая сигналы от датчиков 6 и 7, изменяют положения плунжеров регулирующих клапанов до тех пор, пока перепады давления на входах всех обогревателей не станут одинаковыми . 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН пи 4 А 01 9/24

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР (21) 4247792/30-15 (22) 25.05.87 (46) 30.03.89. Бюл. № !2 (71) Целиноградский сельскохозяйственный институт (72) Л. И. Гурвич и П. А. Толстой (53) 631.344 (088.8) (56) Авторское свидетельство СССР № 1373360, кл. А Ol G 9/24, 1986. (54) СИСТЕМА ТЕПЛОСНАБЖЕНИЯ ТЕПЛИЧНОГО КОМБИНАТА (57) Изобретение относится к сельскому хозяйству, а именно к климатическому оборудованию для теплиц. Цель изобретения— повышение равномерности распределения тепла между обогревателями теплиц тепличного комбината. Система теплоснабжения

„„SU„„1468470 А1 тепличного комбината имеет обогреватели, соединенные отводящими трубопроводами 3 с прямым коллектором 1 и обратным коллектором 2 теплофикационной воды. Регуляторы 5, установленные на отводящих трубопроводах регулируощих клапанов 4, получают сигналы от двух дат шков 6 и перепада давления. Датчик 6 установлен на отводящем трубопроводе после того клапана, к которому относится данный регулятор.

Датчик 7 установлен на отводя.цем трубопроводе последнего по ходу прямого коллектора обогревателя. регуляторы, вычитая сигналы от датчиков 6 и 7, изменяют положения плунжеров регулирующих клапанов до тех пор, пока перепады давления на входах всех обогревателей не станут одинаковыми. 1 ил.

1468470

Формула изобретения

Составитель С. Чернобровкин

Редактор A. Ренин Техред И. Верес Корректор М. Пожо

Заказ 1254/2 Тираж 618 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к сельскому хозяйству, а именно к климатическому оборудованию для теплиц.

Цель изобретения — повышение равномерности распределения тепла между обогревателями теплиц тепличного комбината.

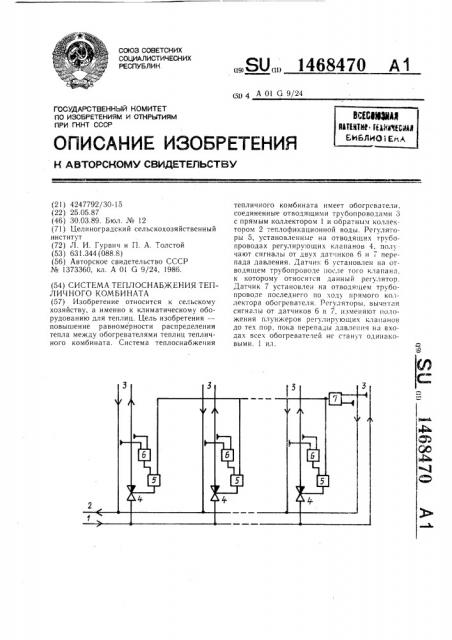

На чертеже изображена функциональная схема системы теплоснабжения тепличного комбината.

Система теплоснабжения тепличного комбината содержит обогреватели теплиц (не показаны), соединенные с прямым и обратным 2 коллекторами теплофикационной воды посредством отводящих трубопроводов 3.

На всех (за исключением последнего по ходу прямого коллектора 1) отводящих трубопроводах 3 установлены регулирующие клапаны 4. Каждый из клапанов 4 снабжен регу» лятором 5, соединенным с двумя датчиками 6 и 7 перепада давлений. Датчик 6 регулятора 5 установлен на отводящем трубопроводе 3 после регулирующего клапана 4, к которому относится данный регулятор 5. Датчик 7 установлен на отводящем трубопроводе 3 последнего (по ходу прямого коллектора 1) обогревателя и соединен параллельно со всеми регуляторами 5. Все регуляторы 5 настроены одинаково.

Система теплоснабжения тепличного комбината работает следующим образом.

Регуляторы 5, вычитая сигналы от датчиков 6 и 7 перепада давления, изменяют положения плунжеров клапанов 4 до тех пор, пока при текущих расходах теплофикационной воды перепады давления на входах в обогреватели не будут равны перепаду давления на отводящих трубопроводах 3 последнего по ходу прямого коллектора обогревателя.

Регуляторы 5 вступают в работу все одновременно, что приводит к повышению точности управления.

Система теплоснабжения тепличного ком)5 бината, включающая обогреватели, соединенные отводящими трубопроводами с прямым и обратным коллекторами, причем на всех за исключением последнего по ходу прямого коллектора отводящих трубопроводах установлены регулирующие клапаны, 2О каждый из которых снабжен соединенным с двумя датчиками перепада давления регулятором, а один из датчиков установлен на отводящем трубопроводе после этого регулирующего клапана, отличающаяся тем, 25 что, с целью повышения равномерности распределения тепла между обогревателями, второй датчик перепада давления установлен на отводящем трубопроводе последнего по ходу прямого коллектора обогревателя.
