Реферат



Изобретение относится к медицинской технике, в частности к дренажным устройствам . Для улучшения дренирующей функции при одновременном орошении дренажное устройство выполнено в виде гофрированной упругой пластины 1 с отверстиями 3 на боковых стенках гофр. Устройство имеет перфорированные трубки 8, 9, соединенные с концевыми гофрами пластины 1, причем пластина 1 размеш,ена в раструбе 4, имеющем фланец 21 с кольцевым каналом с входным и выходным патрубками. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 А 61 М 27/00

ИК063Ы3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И1 Ж tea % (!.".333

Ь1 1ьЫ 1О ..=, Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

1аЗгэ и

10 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР,(21) 4213844/28-14 (22) 20.03.87 (46) 30.03.89. Бюл. № 12 (71) Запорожский областной отдел здравоохранения и Запорожский государственный институт усовершенствования врачей им. М. Горького (72) Е. В. Писарева, С. В. Ярошенко и Т. А. Семенова (53) 615.472 (088.8) (56) W. Rusch, Каталог ФРГ, Ш/3, с. 32, рис. 473800.

ÄÄSUÄÄ 1468541 А1 (54) ДРЕНАЖНОЕ УСТРОЙСТВО (57) Изобретение относится к медицинской технике, в частности к дренажным устройствам. Для улучшения дренирующей функции при одновременном орошении дренажное устройство выполнено в виде гофрированной упругой пластины 1 с отверстиями 3 на боковых стенках гофр. Устройство имеет перфорированные трубки 8, 9, соединенные с концевыми гофрами пластины 1, причем пластина 1 размещена в раструбе 4, имеющем фланец 21 с кольцевым каналом с входным и выходным патрубками. 4 ил.

1468541

Изобретение относится к медицинской технике и касается конструкции дрена жей, применяемых в хирургии, например, для дренирования полостей.

Целью изобретения является улучшение дренируюгцей функции при одновременном орошен и и.

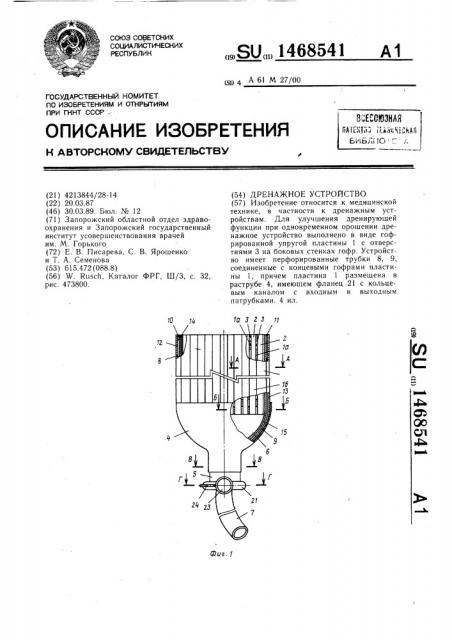

На фиг. 1 изображено дренажное устройство, общий вид; на фиг. 2 — сечение

А — А на фиг. 1; на фиг. 3 — сечение

Б Ь на фиг. 1; на фиг. 4 — сечение

В -В на фиг 1.

Дренаж содержит рабочую часть, выполненную в виде прямоугольной гофрированной упругой пластины 1 из силиконовой резины, с каналами 2 между гофрами. Параллельные участки гофров имеют отверстия 3, смещенные одно относительно другого у расположенных рядом участков.

Нижние и верхние вершины гофров лежат в параллельных одна другой плоскостях. Вершины гофров проксимального конца плас- 20 тины соединены с уплощенным гибким раструбом 4, закрепленным на пробке 5.

Каналы 2 через полость 6 раструба 4 сообщаются с выходным патрубком 7, пробке 5. С концевыми гофрами и внутренней поверхностью раструба 4 соединены трубки 8, 9, закрепленные IlpoKcHMa.tlI HI IMH концами в пробке 5.

Трубки 8, 9 имеют заглушенные дистальные концы 10, 11, перфорации 12, 13 по длине рабочей части. Каналы 14, !5 через Зо отверстия 16, 17 на проксимальных концах .грубок 8, 9 и отверстиях 18, 19 пробки 5 сообщаются c KaHa IoM 20 ф IaHua 21 входн ы м патрубком 22. Входной и атрубок

22 снабжен заглушкой 23, связанной гибким соединителем 24 с фланцем 21.

Устройство рабо-. ает следующим образом.

Плоскую рабочую часть дренажа деформируют, уменьшая поперечные линейные размеры, и затем вводят в полость тела. 3а счет упругости и гибкости рабочая часть

1.асправляется и адаптируется к дренируемой 40

IIî IocTH. Пробка 5 располагается во входном отверстии ведущем в полость тела. фланец 21 и выходной патрубок 7 располагаются снаружи. Отводящий выходной патрубок 7 подсоединяют к сосуду-сборнику (не показан). Жидкость из полости удаляется через каналы 2, непосредственно сообщающиеся с окружающим пространством, при этом за счет наличия отверстий 3 происходит перераспределение жидкости между каналами 2 и облегчается ее отток. Жидкость из каналов 2 поступает в полость 6 раструба 4 и через отводящий выходной патрубок 7 в сосуд-сборник.

Орошающая жидкость через патрубок 22 (после удаления заглушки 23), отверстия 18, 19 пробки 5, отверстия 16, 17 в трубках

8, 9, каналы 14, 15 трубок 8, 9 и перфорации 12, 13 поступает к окружающим дренаж тканям. Промывная жидкость удаляется, как указано выше.

После завершения лечения дренаж удаляют, удерживая за фланец 21. 3а счет деформации рабочая часть удаляется из дренируемой полости без затруднений.

Описанное дренажное устройство за счет непосредственного сообщения каналов рабочей части с окружающим пространством, выполнения каналов сообщающимися друг с другом и возможности непрерывного орошения полости при сохранении дренажной функции обладает улучшенными дренажными свойствами.

Формула изобретей ия

Дренажное устройство, выполненное в вндс гофрированной упругой пластины, от. ичаюи1ееся тем, что, с целью улучшения дренирующей функции при одновременном орошении, на боковых стенках гофров выпол-. нены отверстия, а пластина снабжена перфорированными трубками и раструбом с фланцем, имеющим кольцевои канал с входным и выходным патрубками, при этом каналы концевых гофров сообщаются с каналами трубок и входным патрубком, а каналы пластины сообщаются с полостью раструба и выходным патрубком.
