Двухконусный распылительно-пленочный смеситель жидкостей

Двухконусный распылительно-пленочный смеситель жидкостей

Иллюстрации

Показать все

Реферат



Изобретение относится к аппаратурному оформлению процесса смещения двух жидкостей, может применяться в нефтехимической , химической, пищевой и других отраслях промыщленности и позволяет повысить качество эмульсии, а также уменьшить объем аппарата. По патрубку 5 в аппарат подается сплошная фаза, разворачивается с помощью устройства 4 в сплошную пленку. Пленка сплошной фазы орошается сверху каплями дисперсной фазы, подаваемой через форсунку 3. Кольцевые выступы нижней стенки корпуса способствуют дополнительной турбулизации смеси. В нижней части аппарата смесь попадает в торообразный коллектор 6. Благодаря тангенциальному сопряжению верхней конической стенки 1 и коллектора 6 смесь закручивается и подается к сливному патрубку 7. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

511 4 В О! F 5/18

yEgggygg

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4225461/31-26 (22) 08.04.87 (46) 30.03.89. Бюл. № !2 (71) Ярославский политехнический институт (72) А. А. Чуфаровский, Х. А. Аронович и В. С. Галустов (53) 66.063 (088.8) (56) Авторское свидетельство СССР № 997771, кл. В OI F 5/18, 1981.

Авторское свидетельство СССР № 1346219, кл. В 01 F 5/18, 1985. (54) ДВУХКОНУСНЫЙ РАСПЫЛИТЕЛЬНО-ПЛЕНОЧНЫЙ СМЕСИТЕЛЬ ЖИДКОСТЕЙ (57) Изобретение относится к аппаратурному оформлению процесса смещения двух

„„Я0„„1468573 A 1 жидкостей, может применяться в нефтехимической, химической, пищевой и других отраслях промышленности и позволяет повысить качество эмульсии, а также уменьшить объем аппарата. По патрубку 5 в аппарат подается сплошная фаза, разворачивается с помощью устройства 4 в сплошную пленку. Пленка сплошной фазы орошается сверху каплями дисперсной фазы, подаваемой через форсунку 3. Кольцевые выступы нижней стенки корпуса способствуют дополнительной турбулиза ции смеси. В нижней части аппарата смесь попадает в торообразный коллектор 6. Благодаря тангенциальному сопряжению верхней конической стенки 1 и коллектора 6 смесь закручивается и подается к сливному патрубку 7. 1 ил.

1468573

В нижней части аппарата смесь попа х дает в торообразный коллектор 6. Благодаря тангенциальному сопряжению верхней конической стенки 1 и коллектора 6 смесь закручивается в коллекторе, турбулизуется и подается к сливному патрубку ?. е Двухконусный распылительно-пленочный а смеситель жидкостей разработан для применения в процессе насыщения нефтешлама водой.

10 Внедрение смесителя в производство позволяет повысить содержание воды в нефтешламе с 30 до 42Я, что снижает стоимость смеси без изменения ее основных свойств.

Формула изобретения

Изобретение относится к аппаратурно му оформлению процесса смещения дву жидкостей и может использоваться в неф техимической, химической, пищевой и дру гих отраслях промышленности.

Цель изобретения — повышение ка чества эмульсии за счет увеличения е однородности, а также, уменьшение объем аппарата.

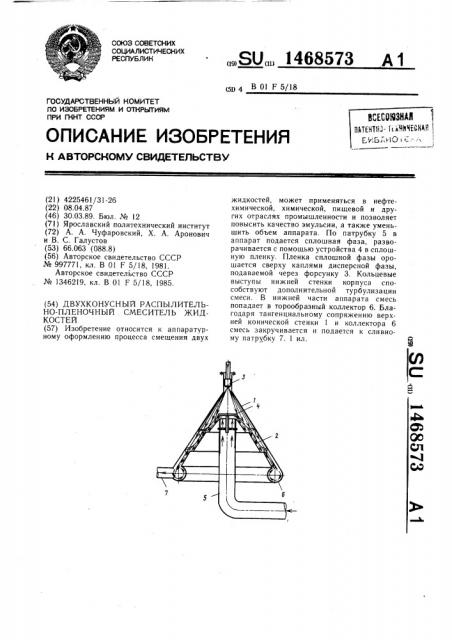

На чертеже изображеидвухконусный рас пылительно-пленочный смеситель жидкостей разрез:

Смеситель содержит верхнюю коничес кую стенку 1, нижнюю коническую стен ку 2, форсунку 3 для подачи дисперсной фазы, устройство 4 для образования пленки сплошной фазы, патрубок 5 для подачи сплошной фазы, коллектор 6, сливной патрубок 7.

Смеситель работает следующим образом.

По патрубку 5 в аппарат подается сплошная фаза, разворачивается с помощью 20 устройства 4 в тонкую пленку, которая орошается сверху каплями дисперсной фазы, подаваемой через форсунку 3. Пленка сплошной жидкости вместе с каплями дисперсной жидкости, стекая по нижней конической стенке 2, ударяется о выступы и отражается в верхнюю стенку 1. Ударяясь о верхнюю коническую стенку, поток жидкостей попадает на следующий выступ нижней стенки и т. д., что приводит к дополнительной турбулизации смеси.

Двухконусный распылительно-пленочный смеситель жидкостей, содержащий верхнюю и нижнюю конические стенки, форсунку для подачи дисперсной фазы, патрубок для подачи сплошной фазы и устройство для образования пленки сплошной фазы, отличающийся тем, что, с целью улучшения качества смеси, он снабжен торообразным коллектором, объединяющим основания верхней и нижней стенок, верхняя стенка присоединена к коллектору тангенциально, нижняя стенка выполнена в виде прямого конуса и с кольцевыми выступами, а устройство для образования пленки сплошной фазы размещено в вершине нижней стенки.

Составитель Ю. Алуханов

Редактор М. Петрова Техред И. Верес Корректор В. Романенко

Заказ 292/8 Тираж 548 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
