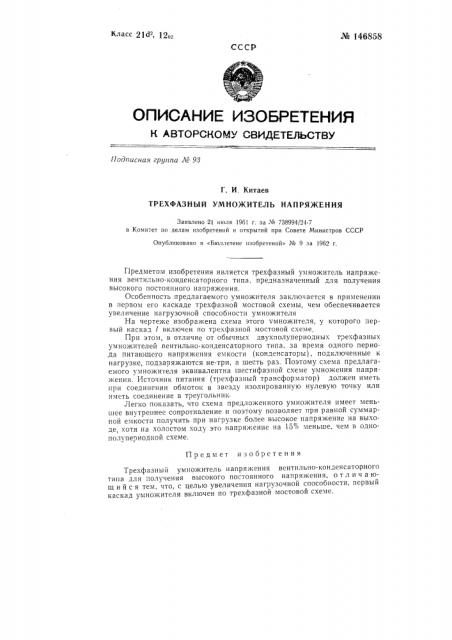

Г. И. Китаев

ТРЕХФАЗНЫЙ УМНОЖИТЕЛЬ НАПРЯЖЕНИЯ

Заявлено 21 июля 1961 г. за № 738994/24-7 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1962 г, Предмет изобретения

Т ехфазный умножитель напряжения вентильно-конденсаторного типа для получения высокого постоянного напряжения, о т л и ч а юшийся тем, что, с цель щ ",, елью увеличения нагрузочной способности, первый фа ной мостовой схеме. каскад умножителя включен по трехфазно

Предметом изобретения является трехфазный умножитель напряжения вентильно-конденсаторного типа, предназначенный для получения высокого постоянного напряжения.

Особенность предлагаемого умножителя заключается в применении в первом его каскаде трехфазной мостовой схемы, чем обеспечивается увеличение нагрузочной способности умножителя

На чертеже изображена схема этого чмножителя, у которого первый каскад l включен по трехфазной мостовой схеме

При этом, в отличие от обычных двухполупериодных трехфазных умножителей вентильно-конденсаторного типа, за время одного периода питающего напряжения емкости (конденсаторы), подключенные к нагрузке, подзаряжаются не"три, а шесть раз. Поэтому схема предлагаемого умножителя эквивалентна шестифазной схеме умножения напряжения. Источник питания (трехфазный трансформатор) должен иметь при соединении обмоток в звезду изолированную нулевую точку или иметь соединение в треугольникЛегко показать, что схема предложенного умножителя имеет меньшее внутреннее сопротивление и поэтому позволяет при равной суммарной емкости получить при нагрузке более высокое напряжение на выходе хотя на холостом ходу это напряжение на 15% меньше, чем в одно1 полупериодной схеме.
