Валок для периодической прокатки

Валок для периодической прокатки

Иллюстрации

Показать все

Реферат



Изобретение относится к прокатному производству и может быть использовано при прокатке металла с большими обжатиями , например при прокатке периодических профилей, при прокатке на блюминге и в черновых калибрах при прокатке сортового проката. Цель изобретения - повышение долговечности валков. Валок состоит из шейки и бочки 2 с калибром 3. Калибр 3 имеет боковые стенки, дно, и бурты. Дно калибра выполнено с насечками 7, боковые 8 и горизонтальные 9 грани которых имеют плоскую форму. Длина насечек а, б, в, г выполнена переменной и увеличивается от середины калибра к боковым стенкам. Глубина насечек 10 выполнена с увеличением в направлении увеличения их ширины, причем максимальная-глубина насечек равна 1,,0 минимальной. Эффективность использования предложенного валка достигается за счет повышения его долговечности на 20-250/0. 2 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 В 21 В 27 02

3" сMN3)jhow

lllkTE1jTn,, ...2",;;:. 38

Бг йЛ>.iQ ..:,.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

7 7 д 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (61) 98452! (21) 4275133/31-02 (22) 10.06.87 (46) 30.03.89. Бюл. № 12 (71) Днепропетровский металлургический институт им. Л. И. Брежнева и Днепропетровский металлургический завод им. Петровского (72) В. Н. Поляков, В. И. Деревянко, Г. Ф. Кулагин, В. С. Лиханский, В. М. Кокни, Ю. Г. Малый, В. Н. Володарец и Л. С. Недосекин (53) 621.771.23 (088.8) (56) Авторское свидетельство СССР

¹ 984521, кл. В 21 В 27/02, 1981. (54) ВАЛОК ДЛЯ ПЕРИОДИЧЕСКОЙ

ПРОКАТКИ (57) Изобретение относится к прокатному производству и может быть использовано

„„SU„„1468623 А 2 при прокатке металла с большими обжатиями, например при прокатке периодических профилей, при прокатке на блюминге и в черновых калибрах при прокатке сортового проката. Цель изобретения — повышение долговечности валков. Валок состоит из шейки и бочки 2 с калибром 3. Калибр 3 имеет боковые стенки, дно, и бурты.

Дно калибра выполнено с насечками 7, боковые 8 и горизонтальные 9 грани которых имеют плоскую форму. Длина насечек а, б, в, г выполнена переменной и увеличивается от середины калибра к боковым стенкам.

Глубина насечек 10 выполнена с увеличением в направлении увеличения их ширины, причем максимальная-глубина насечек равна 1,5 — 5,0 минимальной. Эффективность использования предложенного валка достигается за счет повышения его долговечности на 20 — 25%. 2 ил.

1468623

Формула изобретения

Со ст а в и тел ь А. Дроздов

Редактор М. Петрова Техред.И. Верес Корректор М. Шароши

Заказ 1295(10 Тираж 460 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарин", 101

Изобретение относится к прокатному производству и может быть использовано при прокатке металла с большими обжатиями, например при прокатке периодических профилей, при прокатке на блуминге и в черновых калибрах при прокатке сортового проката.

Цель изобретения — повышение долговечности за счет усиления отвода паровоздушной смеси.

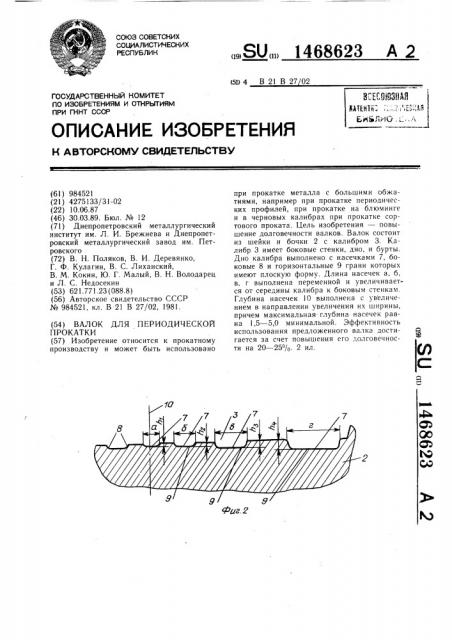

На фиг. 1 и 2 изображен валок.

Валок для периодической прокатки состоит из шейки 1 и бочки 2 с калибром 3. Последний имеет боковые стенки 4, дно 5 и бурты 6. Дно 5 калибра 3 выполнено с насечками 7, боковые 8 и горизонтальные 9 грани которых имеют плоскую форму. Длина насечек а, б, в, г выполнена переменной и увеличивается от середины 10 калибра к боковым стенкам 4. Глубина h насечек выполнена с увеличением в направлении увеличения их ширины от hi к h4, причем максимальная глубина насечек равна 1,5 — 5,0 минимальной. Увеличение максимальной глубины насечек, равное 1,5 — 5,0 минимальной, определено экспериментальным путем. Увеличение максимальной глубины насечек менее 1,5 минимальной не обеспечивает достаточного отвода паровоздушной смеси из очага деформации, в результате чего не обеспечивается повышение долговечности валков.

Увеличение максимальной глубины насечек более 5,0 минимальной ослабляет сечение валка, что снижает его прочностные характеристики сверх допускаемых норм.

Предлагаемое устройство работает следуюшим образом.

Предчистовой раскат задается в чистовой насеченный калибр, где производится прокатка с большими обжатиями. В очаге деформации образуется большое количество паровоздушной смеси. Количество паровоздушной смеси увеличивается от центрального участка ручья калибра к периферийным. Выполнение глубины канавок с увеличением от центрального участка к периферийным выравнивает интенсивность отвода паровоздушной смеси из очага деформации по его ширине, в результате чего снижается интенсивность износа периферийных участков ручьев калибра, что значительно повышает долговечность валков. Положительный эффект в предлагаемом решении достигается не увеличением сечения тела валка, а наоборот уменьшением.

Граничные условия для данного валка по увеличению глубины: минимальное

1,5 мм, максимальное — 0,5 мм.

Экономическая эффективность использования предлагаемого решения достигается за счет повышения долговечности валков на

20 25 оп

Валок для периодической прокатки по авт. св. йское 984521, отличающийся тем, что, с целью повышения долговечности, насечки выполнены с увеличением глубины от середины бочки к шейкам, причем глубина насечек, смежных с шейками, в 1,5 — 5,0 раз больше, чем в середине.
