Торцовая фреза

Торцовая фреза

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов резанием и может быть использовано в конструкциях режущих инструментов с механическим креплением режущих пластин. Целью изобретения является повышение надежности и точности регулирования режущих элементов. Фреза содержит корпус I, в пазах которого установлены кассеты 2 с режущими пластинами 3. Регулировка кассеты 2 в осевом направлении осуществляется с помощью регулировочных винтов 4, имеющих центральный упругий участок и головку сферической формы, расположенную между наклонной гранью 7 уступа кассеты, осевым диском 9 и боковой стенкой 10 паза корпуса. Расположение наклонной грани уступа кассеты под различными углами позволяет осуществлять тонкую и грубую регулировку режущих элементов и использовать в одном корпусе кассеты для чернового и чистового фрезе рования. 1 3. п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 В 23 С 5 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4176423/25-08 (22) 07.01.87 (46) 30.03.89. Бюл. № 12 (7i ) Всесоюзный научно-исследовательский инструментальный институт (72) К. Г. Громаков, А. Л. Денисов, Г. В. Боровский и Д. И. Фадюшин (53) 621.914.22 (088.8) (56) Ф реза F2044. — Каталог Фирм ы

«Вольтер» ФРГ № 4/81/449. с. 24 — 25. (54) ТОРЦОВАЯ ФРЕЗА (57) Изобретение относится к обработке металлов резанием и может быть использовано в конструкциях режущих инструментов с механическим креплением режущих пластин. Целью изобретения является повыÄÄSUÄÄ 1468685 А1 шение надежности и точности регулирования режущих элементов. Фреза содержит корпус 1, в пазах которого установлены кассеты 2 с режущими пластинами 3. Регулировка кассеты 2 в осевом направлении осуществляется с помощью регулировочных винтов 4, имеющих центральный упругий участок и головку сферической формы, расположенную между наклонной гранью 7 уступа кассеты, осевым диском 9 и боковой стенкой 0 паза корпуса. Расположение наклонной грани уступа кассеты под различными углами позволяет осуществлять тонкую и грубую регулировку режущих элементов и использовать в одном корпусе кассеты для чернового и чистового фрезерования. 1 з. п. ф-лы, 2 ил.

1468б85

Изобретение относится к обработке металлов резанием и может быть использовано в конструкциях режущих инструментов с механическим креплением режущих пластин.

Целью изобретения является повышение надежности и точности регулирования режущих элементов.

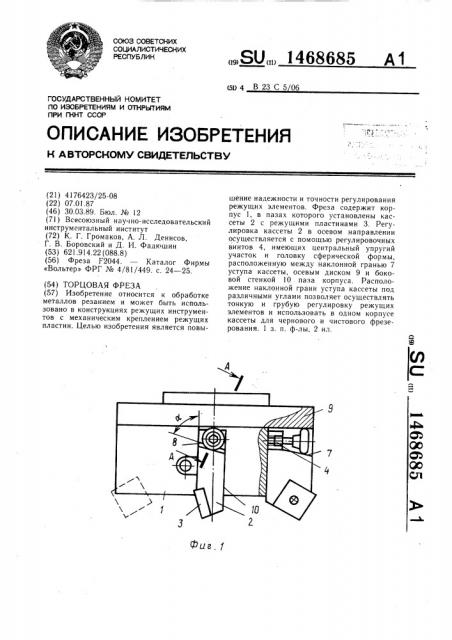

На фиг. 1 изображена фреза; на фиг. 2— сечение А — А на фиг. 1.

Фреза содержит корпус 1, в пазах которого установлены кассеты 2 с режущими пластинами 3. Регулировка кассет в осевом направлении осуществляется с помощью регул ировочных винтов 4, установленных своим резьбовым участком в предусмотренных для них резьбовых отверстиях 5 кассет 2. Головки 6 винтов 4, например сферической формы, расположены между наклонной (под углом cp) гранью 7 уступа 8 кассет, осевым диском 9, установленным на торце корпуса, и боковой стенкой 10 паза корпуса. Наклонная грань 7 расположена под углом а к оси фрезы. Величина угла и связана с величиной перемещения кассет, зависит от угла подъема р наклонной грани уступа и шага S резьбы винта и определяется из следующего соотношения: сс= а rc cos — ——

Skgy

Регулировка осевого положения режущих пластин осуществляется вращением регулировочных винтов. Головки винтов перемещаются вдоль опорной поверхности боковой стенки паза корпуса и торцовой поверхности осевого диска, контактируя с наклонной плоскостью углового уступа, перемещая тем самым кассету в осевом направлении. При этом винт отклоняется от номинального положения в сторону опорного кольца за счет зазоров в резьбовом соединении и упругих деформаций центральной части 11 винта и осуществляется силовое замыкание головки винта между тремя плоскостями (торцовой поверхностью осевого диска, боковой стенкой паза корпуса и наклонной гранью углового уступа), что способствует повышению жесткости конструкции и, в свою очередь, обеспечивает стабильное положение вершин режущих пластин в процессе фрезерования.

Использование кассеты с наклонной гранью уступа с углом, равным максимальному углу самоторможения (а=90 ), позволяет перемещать державку на наибольшее расстояние.

Для обеспечения тонкой настройки, которая необходима для чистового фрезерования, угловой уступ кассеты выполняется под углом а(90 . При этом с уменьшением данного угла обеспечивается более точная настройка вершин режущих пластин.

Конструкция фрезы позволяет использовать на одном корпусе кассеты для чернового и чистового фрезерования.

Формула изобретения а=агс cos

8 у где Л вЂ” заданная величина регулирования;

S — шаг резьбы регулировочного элемента; — угол подъема наклонной грани уступа.

1. Торцовая фреза, содержащая корпус, в пазах которого установлены с возможностью регулирования осевого биения кассеты с режущими пластинами, регулировочные и крепежные элементы, отличающаяся тем, что, с целью повышения надежности и точности регулирования, фреза снабжена опорным диском, расположенным на опорном торце фрезы, а на кассете выполнены резьбовое отверстие и угловой уступ, одна грань которого расположена под углом к оси фрезы, а резулировочный элемент выполнен в виде винта с центральным упругим участком и головкой сферической формы для взаимодействия с наклонной гранью уступа, боковой стенкой паза и опорным диском, при этом резьбовой участок винта взаимодействует с резьбовым отверстием кас35 сеты.

2. Фреза по и. 1, отличающаяся тем, что угол наклона а грани уступа относительно оси фрезы определяется соотношением

Щц
