Реферат



СОЮЗ СОВЕТ(ЖИХ

СОЦИАЛИСТИЧЕСКИ

РЕСПУБЛИК

С 02 К 11/0.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕИИЯМ И ОТКРЫТИНМ

ПРИ ГКНТ СССР (2l) 4276523/23-26 (22) 06,07.87 (46} 30.03.89. Бюп. И- 12 (71) Всесоюзный научно-исследовательский институт электрификации сельского хозяйcTRа

z c ...) 8.H: .епиванов, С.Н.,Селиванов, А.А,6аланюк, Д.С.Стребков и А.A.Ïåðîâ .(53) 628.336.6 (088.8) (56) 5.:адар В, Доне Е., Бренпденфер N. Биогаз, Теория и ,практика, И.: Колос, i3-.2, с.30 (54) ВИОЭНКРГОКО ЛАНКС .(57) Изобретение относится к устройствам для анаэробного сбраживания биомассы, например навоза животноводческих ферм, н может быть использовано при очистке городских и промышленных стоков. Цель — снякение

ÄÄSUÄÄ 1468872 А1 энергозатрат, повышение производительности и эффек-..;вности комплекса за счет использования энергии природных источников. Биоэнергокомплекс содержит резервуар-реактор 1, заглубленный в грунт 2, коллектор 3 солнечной энергии, теплообменник 4, полый вал 5 и ветрадвигатель 7, Солнечные лучи, попадая на коллектор 3, че:ез теплообменник 4 нагревают воду, — åðåäàèö ";ñ;åëëî биомассе через аал 5. Изобретение позволяет повы= сить эффективность утилизации отхо-. дов сельскохозяйственного произзодства, экономичность и производительность устройства "-a счет комплексногс использования энергии солнца и ветра, а также снизить стоимость получаемьг продуктов — биогаза и органич еских удобрений „1 з .и . ф-лы, ич,,1468872

Формула изобретения

Составитель В.Селиванов

Редактор М.Циткина Техред М.Дидык Корректор С.Шекмар

Заказ 1313/23 Тираж 823 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул.,Гагарина, 101

Изобретение относится к устройствам для анаэробного сбраживания биомассы, например навоза на животноводческих фермах, и может быть применено при очистке городских и промьппленных стоков.

Цель изобретения. — снижение энергозатрат, повьппение производительности и эффективности комплекса за счет использования энергии природных источников

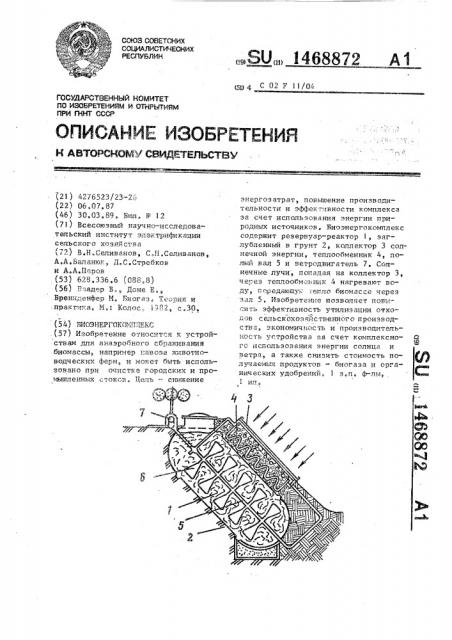

На чертеже изображен биоэнергокомплекс.

Биоэнергокомплекс содержит.резервуар-реактор 1, заглубленный в грунт

2, расположенный с наклоном на внешней поверхности рельефа коллектор 3 солнечной энергии, нагреватель биомассы реактора — трубчатый теплообменник 4, осесимметричный вал 5 и лопасти 6, служащие также для пвремешивания биомассы, и ветродвига»

1 тель 7, установленный над поверхностью грунта, Вал 5 и лопасти б вы" полнены полыми и последовательно сообщены друг с другом и с теплообменником 4 по тепланосителю — нагретой воде.

Биоэнергокомплекс работает следующим образом.

Солнечные лучи, попадая на коллектор 3 солнечной энергии, через теплообменник 4 нагревают воду, циркулирующую в режиме обогрева и передающую тепло биомассе через вал 5 и лопасти б. Одновременно вращением вала

5, соединенного с ветродвигателем

7, в реакторе. происходит перемешивание сбраживаемой биомассы, Изобретение позволяет повысить эффективность утилизации отходов сельскохозяйственного производства,. экономичность и производительность биоэнергокомплекса за счет комплексного использования энергии солнца и ветра, а также снизить стоимость получаемых продуктов — биогаза и орга10 нических удобрений.

I. Биоэнергокомплекс, содержащий

15 резервуар-реактор ля переработки биомассы в биогаз и шлам и устройство для подогрева реактора, о т л ич а ю 1п и и с я тем, что,, с целью снижения энергозатрат, повышения

20 производительности и эффективности комплекса за счег использования энер гии природных источников, реактор выполнвн заглубленным в грунт или теплоизолирующую массу, устройство

25 для подогрева выполнено в виде расположенного с наклоном на поверхности рельефа коллектора солнечной энер." гии и соединенного с ним нагревателя биомассы реактора, комплекс снабжен

ЗО устройством для перемешивания биомассы, выполненным в виде осесимметричного полого вада с лопастями, установленным над поверхностью грунта ветродвигателем, при этом вал сообщен по теплоносителю с нагревателем биомассы и соединен с ветродвигателем, 2+ Биоэнергокомплекс по п.l, о тл и ч а ю шийся тем, что лопас 0 ти выполнены полыми,
