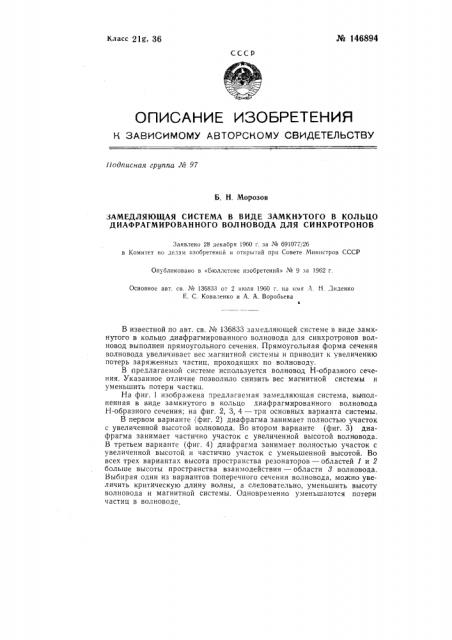

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (подписная группа М 97

Б. Н. Морозов

ЗАМЕДЛЯЮЩАЯ СИСТЕМА В ВИДЕ ЗАМКНУТОГО В КОЛЪЦО

ДИАФРАГМИРОВАННОГО ВОЛНОВОДА ДЛЯ СИНХРОТРОНОВ

Заявлено 28 декабря 1960 г. за № 691077!26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1962 г.

Основное авт. св. № 136833 от 2 июля 1960 г. на имя А. Н..диденко

Е. С. Коваленко и А, А. Воробьева с

В известной по авт. св. № 136833 замедляющей системе в виде замкнутого в кольцо диафрагмированного волновода для синхротронов волновод выполнен прямоугольного сечения. Прямоугольная форма сечения волновода увеличивает вес магнитной системы и приводит к увеличению потерь заряженных частиц, проходящих по волноводу.

В предлагаемой системе используется волновод Н-образного сечения. Указанное отличие позволило снизить вес магнитной системы и уменьшить потери частиц.

На фиг. 1 изображена предлагаемая замедляющая система, выполненная в виде замкнутого в кольцо диафрагмированного волновода

Н-образного сечения; на фиг. 2, 3, 4 — три основных варианта системы.

В первом варианте (фиг. 2) диафрагма занимает полностью участок с увеличенной высотой волновода. Во втором варианте (фиг. 3) диафрагма занимает частично участок с увеличенной высотой волновода.

В третьем варианте (фиг. 4) диафрагма занимает полностью участок с увеличенной высотой и частично участок с уменьшенной высотой. Во всех трех вариантах высота пространства резонаторов — областей 1 и 2 больше высоты пространства взаимодействия — области 3 волновода.

Выбирая один из вариантов поперечного сечения волновода, можно увеличить критическую длину волны, а следовательно, уменьшить высоту волновода и магнитной системы. Одновременно уменьшаются потери частиц в волноводе, № 146894

Предмет изобретения

Замедляющая система в виде замкнутого в кольцо диафрагмированного волновода для синхротронов по авт. св. № 13б833, от л ич а ющ а я с я тем, что, с целью уменьшения веса магнитной системы и уменьшения потерь частиц, в ней использован Н-образный волновод.
