Устройство для вытрамбовывания котлованов

Устройство для вытрамбовывания котлованов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для вытрамбовывания котлованов и позволяет повысить производительность процесса. Устройство для вытрамбовывания содержит трамбующий орган 5, через вертикальный канал которого пропущена направляющая шланга 6. Узел фиксации трамбующего органа 5 относительно штанги 6 вклочает подпружиненные фиксирукщие элементы 8, свободно размещенные в пазах вертикальных штоков 9. Штоки 9 установлены в полостях трамбующего органа 5 и соединены посредством шарниров с . рычагами 10, подвижными в вертикальной плоскости. Управление положением направляющей штанги 6 относительно трамбующего органа 5 осуществляется с помощью упоров 11, установленных с возможностью вертикального перемещения относительно трамбующего органа 5 и поворота в горизонтальной плоскости. Обеспечение возможности изменения взаимного расположения трамбующего органа 5 и направляющей щтанги 6 позволяет осуществлять сначала вытрамбовывание лидирующей скважины с помощью щтанги 6, а затем вытрамбовывание котлована , что приводит к повьшению производительности процесса вытрамбовывания котлованов. 4 ил. (Л

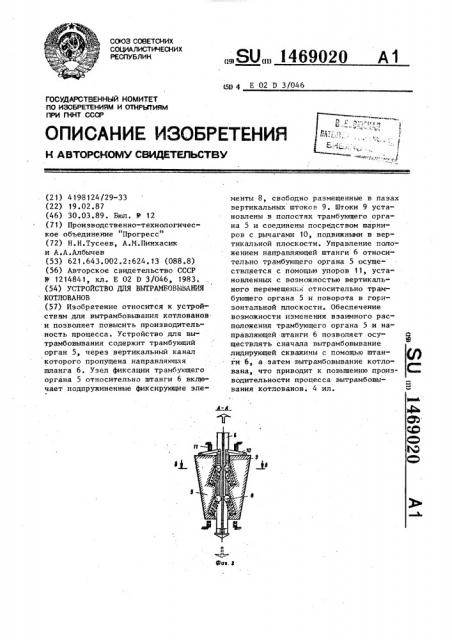

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д) 4 Е 02 D 3/046

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И (ЛНРНТИЯМ

ПРИ ГКНТ СССР (21) 4198124/29-33 (22) 19.02.87 (46) 30.03.89. Бюл. Р 12 (71) Производственно-технологическое объединение "Прогресс" (72) Н.Н.Тусеев, А.И.Пинхасик и A.À.Àëáû÷åâ (53) 621.643.002.2:624. 13 (088.8) (56) Авторское свидетельство СССР

9 1214841, кл. Е 02 D 3/046, 1983. (54) УСТРОЙСТВО ДЛЯ ВЫТРАИБОВЬВАНИЯ КОТЛОВАНОВ (57) Изобретение относится к устройствам для вытрамбовывания котлованов. и позволяет повысить производительность процесса. Устройство для вытрамбовывания содержит трамбующий орган 5, через вертикальный канал которого пропущена направляющая шланга б. Узел фиксации трамбующего органа 5 относительно штанги 6 включает подпружиненные фиксирующие эле„.SU„„1469020 А1 менты 8, свободно размещенные в пазах вертикальных штоков 9. Штоки 9 установлены в полостях трамбующего органа 5 и соединены посредством шарниров с.рычагами 10, подвижными в вертикальной плоскости. Управление положением направляющей штанги 6 относительно трамбующего органа 5 осуществляется с помощью упоров 11, установленных с возможностью вертикального перемещения относительно трамбующего органа 5 и поворота в гор зонтальной плоскости. Обеспечение возможности изменения взаимного расположения трамбующего органа 5 и направляющей штанги 6 позволяет осуществлять сначала вытрамбовывание лидирующей скважины с помощью штанги 6, а затем вытрамбовывание котлована, что приводит к повышению производительности процесса вытрамбовывания котлованов. 4 ил.

1469020

Изобретение относится к строительству, а именно к устройствам для вытрамбовывания котлованов.

Целью изобретения является повышение производительности.

На фиг. 1 показано устройство для вытрамбовывания котлованов, общий вид, на фиг. 2 — разрез А-А на фиг.1; на фиг. 3 — разрез Б-Б на фиг. 2; 1О на фиг. 4 — то же, что на фиг. 2 (пример конкретного выполнения устройства).

Устройство содержит базовую машину 1 (условно показана только часть 15 стрелы), опорную стойку 2 и захватносбрасывающий узел 3, трособлочную ,систему 4 привода, трамбующий орган

5, через вертикальный канал которого пропущена подвижная направляющая 2р штанга 6, снабженная съемным наконечником 7 и прикрепленная к нижней части захватно-сбрасывающего узла 3.

Узел фиксации положения штанги 6 относительно трамбующего органа 5 вклю- 25 чает подпружиненные фиксирующие элементы 8, свободно размещенные в пазах вертикальных штоков 9. Штоки 9 установлены в полостях трамбующего орга-. на 5 и соединены посредством шарни- 30 ров с рычагами 10, подвижными в вертикальной плоскости.

Управление фиксирующими элементами 8 трамбующего органа 5 осуществляется с помощью установленных на опорной стойке 2 с возможностью вертикального перемещения относительно трамбующего органа и поворота в горизонтальной плоскости посредством шарниров упоров 11, перемещаемых с 1 помощью привода (не показан) . В качестве фиксирующих элементов 8 могут применяться ролики или шары.

Устройство работает следующим образом. 45

Для выдвижения направляющей штанги 6 на заданную глубину лидерной, скважины поднимают трамбующий орган

5 вьппе упоров 11, сводят их и опускают трамбующий орган 5 на упоры 11.

При ослаблении грузового каната трособлочной системы 4 направляющая штанга 6 перемещается вниз относительно трамбующего органа 5. Достиг нув заданного положения направляющей штанги 6, трособлочную систему переключают на подъем. В начале подъема направляющей штанги 6 одновременно производят перемещение вверх фиксиФ рующих элементов 8 и осуществляют фиксацию направляющей штанги 6. Зафиксированный на направляющей штанге

6 трамбующий орган 5 поднимают, отводят упоры 11 в стороны и осуществляют сброс трамбующего органа 5 вместе с направляющей штангой 6 с заданной высоты. После проходки лидирующей скважины упоры !1 устанавливают в верхней части опорной стойки 2, сводят их и начинают подъем трамбующего органа 5 до соприкосновения с упорами 11. Под действием упоров 1 1 рычаги 10 перемещаются вместе с фиксирующими элементами 8 вниз и освобождают направляющую штангу 6, которая перемещается вверх относительно трамбующего органа 5. При достижении заданного положения направляющей штанги 6 относительно трамбующего органа 5 подъем штанги 6 прекращают и производят переключение трособлочной системы 4 на спуск. При опускании трамбующего органа 5 упоры 11 выходят из контакта с трамбуюшим органом 5, рычаги 10 занимают исходное положение, а фиксирукицие элементы 8 вместе со штоками 9 перемещаются вверх и вновь фиксируют положение направляющей штанги 6 относительно трамбующего органа 5. После этого упоры 11 вновь отводят в стороны и

Осуществляют вытрамбовывание котлована путем поочередного подъема и сбрасывания трамбующего рабочего органа 5.

Формула изобретения

Устройство для вытрамбовывания котлованов, содержащее базовую машину со стрелой, трамбующий орган, через вертикальный канал которого пропущена подвижная направляющая штанга, фиксатор взаимного положения трамбующего органа и направляющей штанги, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности, трамбующий орган выполнен с внутренними полостями и снабжен подвижными в вертикальной плоскости рычагами, закрепленными посредством шарниров на верхней плоскости трамбующего органа симметрично относительно его продольной оси, соединенными посредством шарниров с рычагами и размещенными в полостях трамбующего органа вертикальными штоками с пазами, пружинами, опертыми нижней частью на

1469020 корпус трамбующего органа и установленными aего полостях с наклоном в сторону направляющей штанги, фиксирующими элементами свободно размеt

5 щенными в пазах вертикальных штоков и взаимодействующими с направлякщей штангой и пружинами, причем направляющая штанга снабжена установленныsn ми с возможностью вертикального перемещения относительно трамбующего органа и поворота в горизонтальной плоскости посредством шарниров упорами, периодически взаимодействующими с подвижными рычагами и нижней плоскостью корпуса трамбующего органа.

1469020

Составитель А.Егоров

Техред Л.Сердюкова Корректор Л.Патай

Редактор Н.Горват

Заказ 1325/30 Тираж 588 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР.

113035, Москва, 3-35, Раужская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
