Реферат



Изобретение относится к горному делу им.б. использовано при скважинкой гидродобыче полезных ископаемых. Цель - улучшение условий струеформирования. Гидромониторная секция скважинного добычного снаряда включает водовод 2 и установленный концентрично внутри него пульповод 1, гидромонитор (ГМ) 3 с насадкой и турбулизатор . Последний выполнен из пары пластин 5 с проходными каналами (ПК) 6 и пары перегородок 7 с обтекателями . Пластина 5 и перегородка 7 расположены в межтрубном пространстве вокруг входного отверстия ствола ГМ 3 и герметично соединены между собой . Сумма площадей входных отверстий ПК 6 в пластинах 5 превышает площадь входного отверстия ствола ГМ 3. Диаметр входных отверстий ПК 6 меньше диаметра выходных. Напорная жидкость делится обтекателями 8 на , два одинаковых потока, которые через ПК 6 в пластинах 5 поступают к ГМ 3. Проходя через ПК 6 в пластинах 5, напорная жидкость разбивается на меньшие потоки, которые подтекают к входу ствола ГМ 3. При этом скорость жидкости снижается. Пройдя через УСПОКОИТЕЛЬ 4, выполненный в виде пластин , и насадку, жидкость преобразуется в гидромониторную струю и поступает На забой. 2 шт. а 9 (Л 4 О UD an.t

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТЬИЕСНИХ

РЕСПУБЛИН

„.SUÄÄ1469141 (51)4 Е 21 С 45/00 i

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н двторСК0МУ СаидятяльСтвМ ю

С:

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ .ГКНТ СССР

° (21) 4275321/23-03 (22) 20,05.87 (46) 30.03.89. Бюл. Ф 12 (71) Московский геологоразведочный институт им. Серго Орджоникидзе (72) Г.Ю. Абрамов, Н.И. Бабичев, А.Л. Вильмис и С.О. Шанин (53) 622.234.5(088.8) (56) Цяпко Н.Ф, и др. Гидроотбойка угла на подземных работах. Госгортехиздат, 1960, с. 40-46.

Авторское свидетельство СССР

В 1191584, кл. Е 21 С 45/00, 1984 ° (54) ГИДРОМЬНИТОРНАЯ СЕКЦИЯ СКВАЖИН НОГО ДОЬЫЧНОГО СНАРЯДА (57) Изобретение относится к горному делу и м.б. использовано при скважин ной гидродобыче полеэнык ископаемых.

Цель — улучшение условий струеформирования. Гидромониторная секция скважинного добычного снаряда включает водовод 2 и установленный концентрично внутри него пульповод 1, гидромонитор (ГМ) 3 с насадкой и турбулизатор. Последний выполнен иэ пары пластин 5 с проходными каналами (ПК) б и пары перегородок 7 с обтекателя-. ми. Пластина 5 и перегородка 7 расположены в межтрубном пространстве вокруг входного отверстия ствола

ГМ 3 и герметично соединены между собой. Сумма площадей входных отверстий ПК б в пластинах 5 превышает площадь входного отверстия ствола

ГМ 3. Диаметр входных отверстий IIK 6 меньше диаметра выходных. Напорная жидкость делится обтекателями 8 на два одинаковых потока, которые через

ПК 6 в пластинах 5 поступают к ГМ 3.

Проходя через IIK б в пластинах 5, напорная жидкость разбивается на меньшие потоки, которые подтекают к входу ствола ГМ 3. При этом скорость жидкости снижается. Пройдя через успокоитвль 4, выполненный в виде пластин, и насадку, жидкость преобразуется в гидромониторную струю и поступает на забой. 2 ил.

1469141

Изобретение относится к горному делу и может быть использовано при скважинной гидродобыче полезных ископаемых, Цель изобретения - улучшение условий"струеформирования.

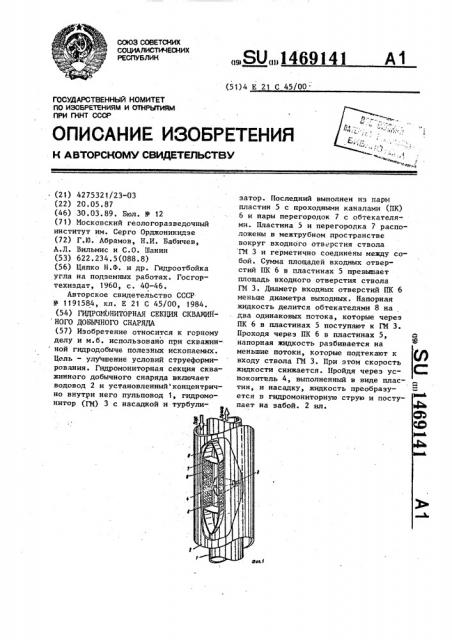

На фиг. 1 представлено устройство, общий вид, на фиг. 2 — то же, поперечный разрез, проведенный через 1g ось гидромонитора.

Устройство состоит из пульповода водовода 2, гидромонитора 3, включающего ствол с насадкой и успокоителем 4, выполненным в виде пластин 5, взаимно пересекающихся по линии, совпадающей с осью ствола гидромонитора и турбулизатора, который выполнен в виде пары пластин 5 с проходными каналами 6, расположенных в межтрубном пространстве в плос-! костях, проходящих через вертикальную ось снаряда, и пары перегородок 7 с обтекателями 8, расположенных под прямым углом к этой оси При этом 25 пластины 5 и перегородки 7 расположены вокруг входного отверстия ство- . ла гидромонитора 3 и герметично соединены между собой. Сумма площадей входных отверстий проходных каналов

6 в пластинах 5 превышает площадь входного отверстия ствола гидромонитора 3, а диаметр входных отверстий проходных каналов 6 меньше диаметра. выходных

Устройство работает следующим образом.

По водоводу 2 подается напорная жидкость, часть которой идет на работу мони-, тора 3, а остальная — на работу гидроэлеватора. При подходе к гидромониторной секции напорная жидкость обтекателями 8 делится на два одинаковых потока и через проходные каналы в пластинах 5 поступает к входу в гндромонитор 3. Проходя через каналы

6 в пластинах 5, напорная жидкость разбивается на меньшие потоки, которые подтекают к входу ствола гидромонитора 3 симметрично за счет симмет- 50 ричного расположения пластин 5 относительно оси гидромонитора 3.

Перегородки 7 не позволяют потоку напорной жидкости попасть к входному отверстию гидромонитора 3, минуя пластины 5 с каналами 6, а обтекатели 8 снижают гидравлические потери.

Проходя через каналы 6, скорость движения жидкости снижается за счет выполнения профиля этих каналов в виде диффузора. Снижение скорости движения жидкости приводит к снижению уровня турбулентности.

Таким образом, пройдя пластины 6, напорная жидкость поступает к входу в ствол гидромонитора 3, где, пройдя через успокоитель 4 и насадку, она.преобразуется в гидромониторную струю и выбрасывается на разрушаемый материал {забой).

Формула изобретения

Гидромониторная секция скважинного добычного снаряда, включающая водовод и установленный концентрично внутри водовода пульповод, ствол гидромонитора с насадкой, установленный перпендикулярно вертикальной оси снаряда и сообщенный с межтрубным пространством, о т л и ч а ю щ а яс я тем, что, с целью улучшения условий струеформирования, гидромониторная секция снабжена турбулизатором и успокоителем, турбулизатор выполнен из пары пластин с проходными каналами и пары перегородок с обтекателями„ установленных в межтрубном пространстве вокруг входного отверстия ствола гидромонитора и герметично соединенных между собой, причем пластины с каналами расположены в плоскостях, проходящих через вертикальную ось снаряда, а перегородки — перпендикулярно к этой оси, при этом площадь входного отверстия ствола гидромонитора меньше суммы площадей входных отверстий проходных ка" налов, диаметр указанных отверстий меньше диаметра выходных, а успокоитель выполнен из пары пластин, установленных в стволе гидромонитора и взаимно пересекающихся по линии, совпадающей с осью ствола.
