Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (19) (ИГ (ю 4 F 04 D 17/08

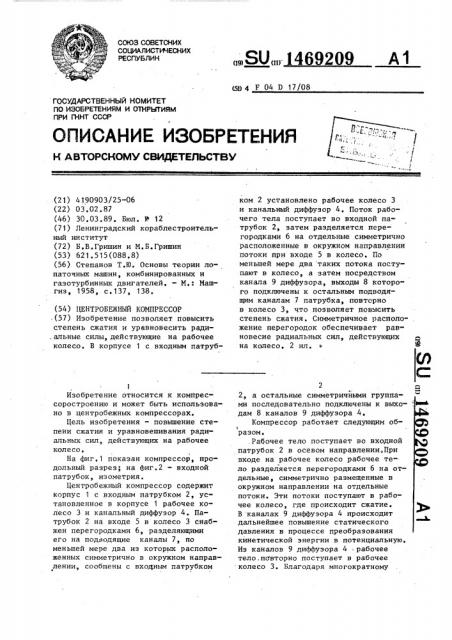

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

«ъ»

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2, а остальные симметричйыми группами последовательно подключены к выходам 8.каналов 9 диффузора 4.

Компрессор работает следующим об1 разом. .Рабочее тело поступает во входной патрубок 2 в осевом направлении.При входе на рабочее колесо рабочее тело разделяется перегородками 6 на отдельные, симметрично размещенные в окружном направлении на отдельные потоки. Эти потоки поступают в рабочее колесо, где происходит сжатие.

В каналах 9 диффузора 4 происходит дальнейшее повышение статического давления в процессе преобразования кинетической энергии в потенциальную.

Из каналов 9 диффузора 4 рабочее тело. повторно поступает в рабочее колесо 3. Благодаря многократному

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4190903/25-06 (22) 03 ° 02.87 (46) 30.03.89. Бюл. Р 12 (71) Ленинградский кораблестроительный институт (72) Б.В.Гришин и M.Á.Ãðèøèí (53) 621.515(088.8) (56) Степанов Т.Ю. Основы теории лопаточных машин, комбинированных и газотурбинных двигателей. — М,: Машгиз, 1958, с.137, 138. (54) ЦЕНТРОБЕЖНЫЙ КОМПРЕССОР

-(57) Изобретение позволяет повысить степень сжатия и уравновесить ради.альные силы, действующие на рабочее колесо. В корпусе 1 с входным патрубI

Изобретение относится к компрессоростроению и может быть использовано в центробежных компрессорах.

Цель изобретения — повьппение степени сжатия и уравновешивания радиальных сил, действующих на рабочее колесо.

На фиг.1 показан компрессор, продольный разрез; на фиг.2 — входной патрубок, изометрия.

Центробежный компрессор содержит корпус 1 с входным патрубком 2, установленное в корпусе 1 рабочее KGлесо 3 и канальный диффузор 4. Патрубок 2 на входе 5 в колесо 3 снабжен перегородками 6, разделяющими

его на подводящие каналы 7, по меньшей мере два из которых расположенных симметрично в окружном направлении, сообщены с входным патрубком ком 2 установлено рабочее колесо 3 и канальный диффузор 4. Поток рабочего тела поступает во входной патрубок 2, затем разделяется перегородками 6 на отдельные симметрично расположенные в окружном направлении потоки при входе 5 в колесо. По меньшей мере два таких потока поступают в колесо, а затем посредством канала 9 диффузора, выходы 8 которого подключены к остальным подводящим каналам 7 патрубка, повторно в колесо 3, что позволяет повысить степень сжатия. Симметричное расположение перегородок обеспечивает равновесие радиальных сил, действующих на колесо. 2 ил.

1469209

Центробежный компрессор, содержащий корпус с входным патрубком, установленное в корпусе рабочее колесо и канальный диффузор, о т л иСоставитель P.Äàíèëîâ

Редактор Л.Пчолинская Техред M.Õoäàíè÷ Корректор М. Васильева

Тираж 520

Заказ 1338/39

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 прохождению рабочего тела через рабочее колесо повышается степень сжатия в компрессоре. Симметричное расположение в окружном направлении пе5 регородок уравновешивает радиальные силы, действующие на ротор.

ICîðìóëà изобретения

10 ч а ю шийся тем, что, с целью повышения степени сжатия и уравновешивания радиальных сил, действующих на рабочее колесо, патрубок на входе в последнее снабжен перегородками, разделяющими его на подводящие каналы, по меньшей мере два из которых, расположенных симметрично в окружном направлении, сообщены с входным патрубком, а остальные симметричными группами последовательно подключены к выходам каналов диффузора.
