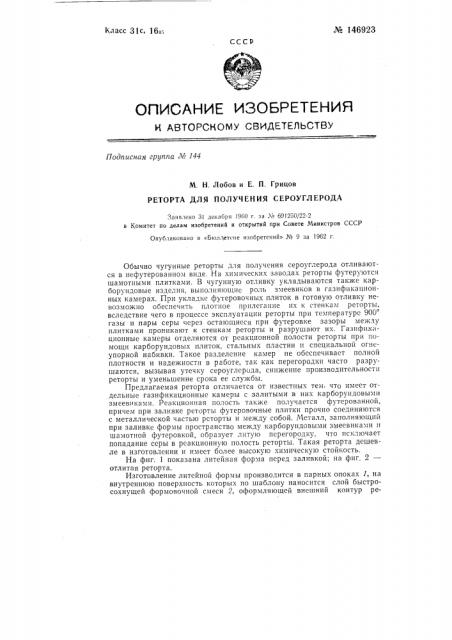

Класс $1c, 16,-, _#_ 146923

ССС1з

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л3 144

М. Н. Лобов и E. П. Грицов

РЕТОРТА ДЛЯ ПОЛУЧЕНИЯ СЕРОУГЛЕРОДА

Заявлено 31 декабря 1960 г. за ЛЪ 691250/22-2 в Комитет во делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ЛЪ 9 за 1962 r.

Обычно чугунные реторты для получения сероуглерода отливаются в нефутерованном виде. На химических заводах реторты футеруются шамотными плитками. В чугунную отливку укладываются также карборундовые издел11я, выполняющие роль змеевиков в газификационных камерах. При укладке футеровочных плиток в готовую отливку невозможно обеспечить плотное прилегание их к стенкам реторты, вследствие чего в процессе эксплуатации реторты при температуре 900 газы и пары серы через остающиеся при футеровке зазоры между плитками проникают к стенкам реторты и разрушают их. Газификационные камеры отделяются от реакционной полости реторты при помощи карборундовых плиток, стальных пластин и специальной огнеупорной набивки. Такое разделение камер не обеспечивает полной плотности и надежности в работе, так как перегородки часто разрушаются, вызывая утечку сероуглерода, снижение производительности реторты и уменьшение срока ее службы.

Предлагаемая реторта отличается от известных тем, что имеет отдельные газификационные камеры с залитыми в них карборундовыми змеевиками. Реакционная полость также получается футсрованной, причем при заливке реторты футеровочные плитки прочно соединяются с металлической частью реторты и между. собой. Металл, заполняющий при заливке формы пространство между карборундовыми змеевиками и шамотной футеровкой, образует литу1о перегородку, что исключает попадание серы в реакционную полость реторты. Такая реторта дешевле в изготовлении и имеет более высокую химическую стойкость.

На фиг. 1 показана литейная форма перед заливкой; на фиг. 2— отлитая реторта.

Изготовление литейной формы производится в парных опоках 1, на внутреннюю поверхность которых по шаблону наносится слой быстросохнущей формовочной смеси 2, оформляющей внешний контур ре№ 146923 торты. Футеровочные плитки 3 удерживаются внутри формы с помощью металлической трубы 4 и земляной засыпки 5 . В литейной форме устанавливаются карборундовые изделия б, выполняющие роль змеевиков в газифи кационных камерах.

В момент заливки реторты футеровочные плитки прочно соединяются с металлической частью реторты и между собой. Отлитая реторта (фиг. 2) имеет литые перегородки 7, отделяющие газификационные камеры от реакционного пространства 8.

Опытный образец описанной реторты был отлит на заводе Сибтяжмаш. В результате испытаний реторты было установлено, что увеличилась производительность реторты, отпала операция футеровки реторты на заводе-потребителе и уменьшилась общая трудоемкость изготовления реторт.

Предмет изобретения

1 Реторта для получения сероуглерода с футерованными огнеупорами газификационными камерами и реакционной полостью, отл ичающая ся тем, что, с целью увеличения ее химической стойкости и удешевления изготовления, она снабжена литыми глухими перегородками между газификационными камерами и реакционной полостью.

2. Реторта по п; 1, отличающаяся тем, что она отлита совместно с огнеупорной футеровкой.

5 !

6 —, 1

Фиг! № 146923

В

7 uz Р
