Патент ссср 146929

Патент ссср 146929

Иллюстрации

Показать все

Реферат

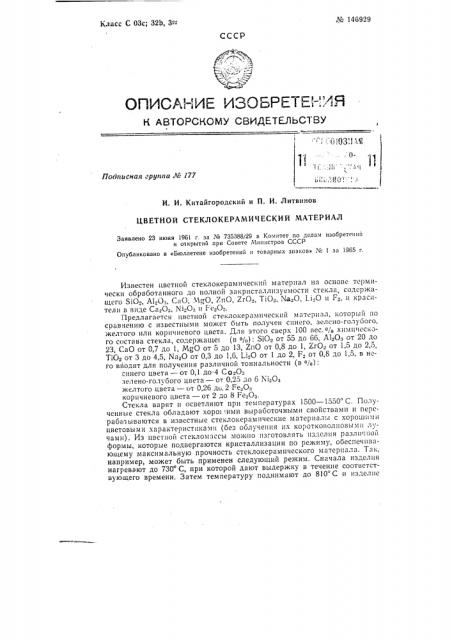

Л" 146929

Класс С 03с; 32Ь, 3"--

СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Падписиая группа JV 177

И. И. Китайгородский и П. И. Литвинов

ЦВЕТНОЙ СТЕКЛОКЕРАМИЧЕСКИЙ МАТЕРИАЛ

Заявлено 23 июня 1961 г. за Хр 735388/29 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» Ме 1 за 1965 г.

Известен цветной стеклокерамический материал на основе термически обработанного до полной закристаллизуемости стекла, содержащего 310е, Al Qp, СаО, М тО, 7пО, ХгОе, Т10., Via. О, Li О и Ре, и красители в виде Са.Оз, Х1еОз и FcO;,. .Предлагается цветнои стеклокерамическии материал, которыи по сравнению с известными может быть получен синего, зелено-голубого, желтого или коричневого цвета. Для этого сверх 100 вес.o/в химического состава стекла, содержаще (в в/p): SiO от 55 до 66, А1 Оз от 20 до

23, СаО от 0,7 до 1, MgO от 5 до 13, ZnO от 0,8 до 1, ZrO от 1,5 до 2,5, Ti02 от 3 до 4,5, Na. О от 0,3 до 1,6, 1 40 от 1 до 2, 1т от 0,8 до 1,5, в него вйодят для получения различной тоннальности (в в/p): синего цвета — от 0,1 до 4 Со Оз зелено-голубого цвета — от 0,25 до 6 Х1еОз желтого цвета — от 0,26 до.2 FeOp коричневого цвета — от 2 до 8 )=езОз.

Стекла варят и осветляют при температурах 1500 — 1550 С. Полученные стекла обладают хоро1.ими выработочными свойствами и перераба1ываются в известные стеклокерамические материалы с хорошими цветовыми характеристиками (без облучения их коротковолновыми л,чами). Из цветной стекломассы можно изготовлять изделия разли:иой формы, которые подвергаются кристаллизации по режиму, обеспечивающему максимальную прочность стеклокерамического материала. Так, например, может быть применен следующий режим. Сначала изделия нагревают до 730 С, при которой дают выдержку в течение соответству1ощего времени. Затем температуру поднимают до 810 С и изделие
