Устройство для отбора проб воздуха

Устройство для отбора проб воздуха

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам пробоотбора и может быть использовано в исследованиях физических и химических свойств веществ, а также в криогенной технике. Целью изобретения является повышение скорости пробоотбора. Устройство содержит конденсирующий элемент, охлаждаемый жидким азотом, сборный конус с патрубками , теплообменник и приемную емкость. В процессе воздух конденсируется на теплоотводящей поверхности и через сборный конус сбегает в приемную емкость в виде жидкости, при этом скорость пробоотбора ограничена скоростью молекулярной диффузии кислорода в газовой фазе. Для повышения скорости сжижаемый воздух подвергается турбулизирующему перемешиванию пузырьками, образующимися при кипении небольшой части пробы во вспомогательных трубопроводах, соединенных одни1«1 концами в патрубками конуса, а другими с теплообменником . 1 ил. с (Л с

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

le 4 С 01 М 1/10

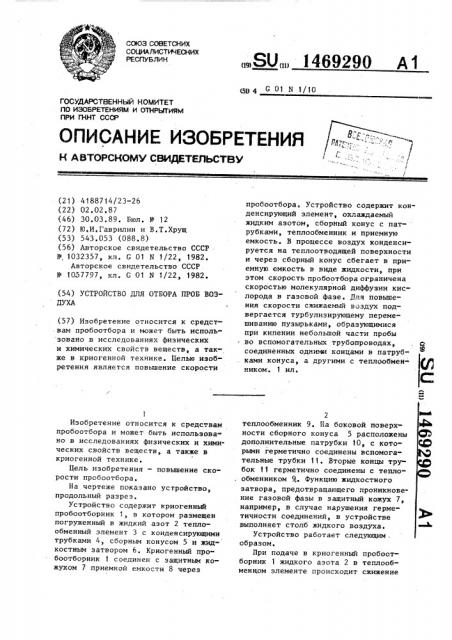

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ г

ГОСУДЮ СтаЕННЫй HOMHTE7

ПО ИЗОБРЕТЕНИЯМ И ОТНЯТИЯМ

П1 И ГННТ ССа (21) 4188714/23-26 (22) 02.02.87 (46) 30.03,89. Бюл. У 12 (72) Ю.И.Гаврилин и В.Т.Хрущ (53) 543.053 (088.8) (56) Авторское свидетельство СССР

Р 1032357, кл. С 01 N 1/22, 1982.

Авторское свидетельство СССР

Р 1057797, кл. С 01 N 1/22, 1982. (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ В03ДУХА (57) Изобретение относится к средствам пробоотбора и может быть использовано в исслецованиях физических и химических свойств веществ, а также в криогенной технике. Целью изобретения является повышение скорости

Изобретение относится к средствам пробоотбора и может быть использова» но в исследованиях физических и химических свойств веществ, а также в криогенной технике.

Цель изобретения — повышение скорости пробоотбора.

На чертеже показано устройство, продольный разрез.

Устройство содержит криогенный пробоотборник 1, в котором размещен погруженный в жидкий азот 2 теплообменный элемент 3 с конденсирующими трубками 4, сборным конусом 5 и жид- костным затвором 6. Криогенный пробоотборник 1 соединен с защитным кожухом 7 приемной емкости 8 через

„„SU„„1469290 А1 пробоотбора. Устройство содержит конденсирующий элемент, охлаждаемый жидким азотом, сборный конус с пат- рубками, теплообменник и приемную емкость. В процессе воздух конденсируется на теплоотводящей поверхности и через сборный конус сбегает в приемную. емкость в виде жидкости, при этом скорость пробоотбора ограничена скоростью молекулярной диффузии кислорода в газовой фазе. Для повышения скорости сжижаемый воздух подвергается турбулизирующему перемешиванию пузырьками, образующимися при кипении небольшой части пробы

° во вспомогательных трубопроводах,, c

Щ соединенных одними концами в патрубками конуса, а другими с теплообменником. 1 ил.

С:

2 теплообменник 9. На боковой поверхности сборного конуса 5 расположены дополнительные патрубки 10, с которыми герметично соединены вспомогательные трубки 11. Вторые концы трубок 11 герметично соединены с теплообменником 9. Функцию жидкостного затвора, предотвращающего проникновение газовой фазы в защитный кожух 7, например, в случае нарушения герметичности соединений, в устройстве выполняет столб жидкого воздуха.

Устройство работает следующим . образом.

При подаче в криогенный пробоотборник i жидкого азота 2 в теплообменком элементе происходит сжижение

1469290 духа в этих областях и к уменьшению градиента концентрации кислорода по высоте трубок. В конечном итоге увеличивается средняя удельная скорость сжижения воздуха, зависящая при данной температуре теплоотводящей поверхности от состава газовой смеси, и, следовательно, производительность пробоотбора.

Формула изобретения

Составитель Л.Нечипоренко

Редактор В.Ковтун

Техред М.дидык

Корректор В.Романенко

Заказ 1345/43 Тираж 788 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101 воздуха в конденсирующих трубках 4 теплообменного элемента 3. Под действием силы тяжести сжиженный воздух стекает в сборный конус 5 и затем вытекает в приемную емкость 8, размещенную в защитном кожухе 7. Из сборного конуса 5 часть жидкого воздуха через дополнительные патрубки

10 и трубки 11 подводится к поверхности теплообменника 9. При соответственно подобранных диаметров трубопроводов 11 и площади контакта торцов этих трубопроводов с теплообменником 9 в них устанавливается пузырьковый режим кипения сжиженного воздуха. При этом газ в виде пузырьков поднимается по трубкам 11 и барботирует.через жидкий воздух жидкостного затвора, возмущая его поверхность. В результате сжижаемый воздух, находящийся в нижней части теплооб, менного элемента, подвергается турбулентному перемешиванию, что приводит к снижению градиента концентрации кислорода в поперечном сечении трубок в их нижних областях, к увеличению удельной скорости сжижения возУстройство для отбора проб воздуха, содержащее криогенный пробоотборник с конденсирующими трубками, охлаждаемый жидким азотом, размещенные под ним сборный конус, теплообменник и приемную емкость, о т л и— ч а ю щ е е е с я тем, что, с целью повышения скорости пробоотбора, оно

1 снабжено вспомогательными трубками, а сборный конус выполнен с дополнительными патрубками в боковой поверхности, при этом выходной конец каждого патрубка герметично соединен через вспомогательные патрубки с тепло обменником.
