Машина трения для испытания радиальных уплотнительных пластин роторных машин

Машина трения для испытания радиальных уплотнительных пластин роторных машин

Иллюстрации

Показать все

Реферат



Изобретение относится к испытаниям уплотнительных пластин роторных машин. Целью изобретения является уменьшение трудоемкости испытаний. Ползун 6, вставка 9 с пластиной 4 совершают качательное движение с помощью кривошипно-шатунного привода 8 относительно внутренней поверхности 3 вращающегося стакана 2. Узлом 7 нагружения создают нагрузку в контакте пластины с поверхностью 3. Испытания ведут при разных нагрузках, углах наклона пластины относительно поверхности, температурах поверхности и вставки. В ходе испытаний регистрируют также момент трения и износ.. 2 ил. О (О (Л IS Фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (БП 4 G 01 N 19/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4295578/25-28 (22) 12,08.87 (46) 30.03.89. Бюл.N" 12 (71) Институт механики машин АН ГССР (72) А.И,Майсурадзе, Б.Р,Мазанишвили, Н.Г.Джапаридзе, В.А,Попов и Л.И.Дарбинян (53) 620 ° 178«162(088.8) (56) Исследование смазочных характеристик ползунов качения с дугообразной поверхностью. Перевод Ф 10685, Торгово-промышленная палата СССР, M., 1980. (54) МАШИНА ТРЕНИЯ ДЛЯ ИСПЫТАНИЯ

РАДИАЛЬНЫХ УПЛОТНИТЕЛЬНЫХ ППАСТИН

РОТОРНЫХ МАШИН

ÄÄSUÄÄ 1469329 А1 (57) Из обретение относится к испыта" ниям уплотнительных пластин роторных машин. Целью изобретения является уменьшение трудоемкости испытаний.

Ползун 6, вставка 9 с пластиной 4 совершают качательное движение с помошью кривошипно-шатунного привода

8 относительно внутренней поверхности

3 вращгюшегося стакана 2, Узлом 7 нагружения создают нагрузку в контакте пластины с поверхностью 3. Испытания ведут при разных нагрузках, углах наклона пластины относительно поверхности, температурах поверхности и вставки. В ходе испытаний регистрируют также момент трения и износ. 2 ил.

1469329

Изобретение относится к испытанию материалов на трение и износ и, вчастности,,применг тельно к условиям работы радиальных уплотнитель5 ных пластин роторных машин.

Целью изобретения является уменьшение трудоемкости испытания за счет исключения перемещения оси ползуна и узла нагружения. f0

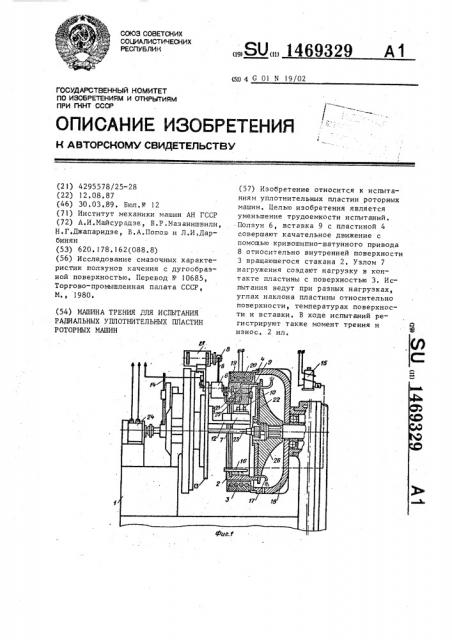

На фиг.1 представлена предлагаемая машина трения; на фиг.2— то же, поперечный разрез.

Машина трения (фиг.1) содержит основание 1, установленный на нем f5 стакан 2, внутренняя цилиндрическая поверхность 3 которого предназначена для взаимодействия с пластиной 4; вал 5, установленный на ней ползун 6, узел 7 нагружения пластины 4, криво- 20 шипно-шатуни,гй привод 8 качания (фиг.2) полэуна 6.Машина снабжена вставкой 9, установленной в полэуне 6 с воэможностью радиального перемещения в направлении поверхности 3 и предназначенной для закрепления на ней пластины 4, роликом 10, закрепленным на узле 7 нагружения и взаимодействующим с торцом 11 вставки 9, который выполнен цилинд-,; 30 рическим с осью, расположенной на оси вала 5. Последняя совпадает с образующейй внутренней цилиндрической поверхности 3, Узел 7 нагружения пластины 4 установлен на кронштейне, 12, который закреплен на диске 13, Ползун 6 с валом 5 размещен на диске

13.

Измерение момента трения осуществляют упругим элементом 14 с тензодат- 40 чиками, который деформируется при провороте диска 13 силами трения, возникающими в контакте пластины 4 с поверхностью 3. Смазка в. контакт по«, дается из капельницы 15 по трубе 16, 45

Отвод смазки .осуществляют по трубке

17 в полость, образованную кожухом

18. Барабан 19 с электронагревателями

20 обеспечивает требуемую температуру поверхности 3, которую измеряют тер- 50 мопарой 21 и проводами 22, выведенными через полый вал 23 к токосъемнику

24. С помощью термопары 25 измеряют объемную температуру пластины 4.

Узел 7 нагружения выполнен в виде мембранного пневмоприжимного узла.

Стакан 2 закреплен на диске 26, при-, водимом во вращение двигателем (не показан). Электродвигатель 27 приводит в движение кривошипно-шатунный привод 8.

Машина трения работает следующим образом, В ходе испытания пластины 4 приводят во вращение стакан 2, а также с помощью привода 8 сообщают качательное движение ползуну 6, вставке

9 с пластиной 4. Подают из капельницы

15 смазку в контакт пластины 4 с поверхностью 3, нагружают пластину с помощью узла 7 нагружения, Температуру стакана 2 обеспечивают электронагревателями 20.

В ходе испытаний регистрируют момент трения с помощью упругого элемента 14, скорость вращения стакана 2 и качания вставки 9 с пластиной

4, нагрузку, создаваемую узлом 7, температуру стакана 2 с помощью тер" мопары 21, температуру пластины 4 регистрируют термопарой 25. Испытания ведут при разной вязкости смазки и разных углах наклона пластины 4 относительно внутренней поверхности

3.

Формулаизобретения

Машина трения для испытания радиальных уплотнительных пластин роторных машин, содержащая основ ание, установленный на нем с возможностью враt щения стакан, внутренняя цилиндрическая поверхность которого предназначена для взаимодействия с пластиной, закрепленной со стороны, противоположной днищу стакана, вал, установленный на нем ползун, узел нагружения пластины и кривошипно-шатунный привод качания ползуна относительно вала, о т л и ч а ю ш а я с я тем, что, с целью уменьшения трудоемкости испытаний, она снабжена вставкой, установленной в ползуне с возможностью радиального перемещения в направлении внутренней цилиндрической поверхности стакана и предназначенной для закрепления на ней пластины, закрепленным на узле нагружения роликом, взаимодействующим с торцом вставки, который выполнен цилиндрическим с осью, расположенной на оси вала, а последняя совпадает с образующей внутренней цилиндрической поверхности стакана.! 4á9329
