Сканирующий интерферометр типа маха-цендера

Иллюстрации

Показать все

Реферат



Изобретение относится к области оптической интерферометрии и спектроскопии . Целью изобретения является повышение вибростойкости устройства. Указанная дель достигается тем, что сканирующий элемент, установленный в одно из плеч интерферометра, выполнен в виде призмы с возможностью ее поступательного перемещения. Это позволяет использовать ус-тройство в условиях повышенной вибрации. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 С 01 J 9/02

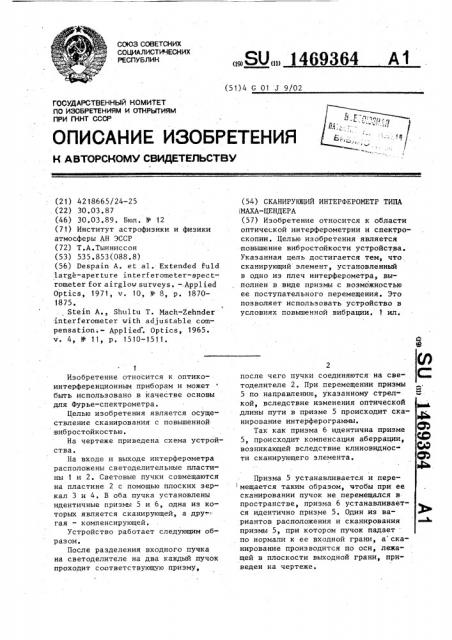

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4218665/24-25 .(22) 30,03,87 (46) 30.03.89. Бюл. 9 12 (71) Институт астрофизики и физики атмосферы AH ЭССР (72) Т.А.Тынниссон (53) 535.853(088.8) (56) Despain А. et al. Extended fuld

large-aperture interfегоmeter-spectrometer for airglow surveys. —.Applied

Optics, 1971, v. 10, М - 8, р. 18701875, Stein A., Shultu Т. Mach-Zehnder

interfегоmeter with adj ustable compensation; — Applied. Optics, 1965. ч. 4, В 11, р. 1510-1511.

Изобретение относится к оптикоинтерференционным приборам и может быть использовано в качестве основы для Фурье-спектрометра.

Целью изобретения является осуществление сканирования с повышенной вибростойкостью.

На чертеже приведена схема устройства.

На входе и выходе интерферометра расположены светоделительные пластины 1 и 2. Световые пучки совмещаются на пластине 2 с помощью плоских зеркал 3 и 4, В оба пучка установлены идентичные призмы 5 и 6, одна из которых является сканирующей, а дру-..: гая — компенсирующей, Устройство работает следующим образом.

После разделения входного пучка на светоделителе на два каждый пучок проходит соответствующую призму, „„SU„„1469364 А1 (54) СКАНИРУЮЩИЙ ИНТЕРФЕРОМЕТР ТИПА

iMAXA-ЦЕНДЕРА (57) Изобретение относится к области оптической интерферометрии и спектроскопии. Целью изобретения является повышение вибростойкости устройства.

Указанная цель достигается тем, что. сканирующий элемент, установленный в одно из плеч интерферометра, выполнен в виде призмы с возможностью ее поступательного перемещения. Это позволяет использовать устройство в условиях повышенной вибрации. 1 ил.

2 после чего пучки соединяются на све- С тоделителе 2. При перемещении призмы

5 по направлению, указанному стрел- 2 . кой, вследствие изменения оптической длины пути в призме 5 происходит сканирование интерферограммы, Так как призма 6 идентична призме ©

5, происходит компенсация аберрации, 1 © возникающей вследствие клиновиднос- М ти сканирующего элемента. Cb вфъ.

Призма 5 устанавливается и пере мещается таким образом, чтобы при ее сканировании пучок не перемещался в пространстве, призма 6 устанавливается идентично призме 5. Один из вариантов расположения и сканирования призмы 5, при котором пучок падает по нормали к ее входной грани, а сканирование производится по оси, лежащей в плоскости выходной грани, приведен на чертеже.

1469364

1 изобретения

Формула

Устройство позволяет использовать сканирующий интерферометр типа МахаЦендера в условиях повышенной вибрации, например в бортовых условиях.

Составитель А.Шепелев

Редактор О.Спесивых Техред Л.Сердюкова Корректор Л. Патай

Заказ 1350/47 Тираж 466 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж"35, .Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðoä, ул. Гагарина,101

При малых значениях угла падения угол отклонения луча призмой определяется величиной преломляющего угла призмы и в первом приближении от угла падения не зависит. Вследствие этого возможная при сканировании нестабильность. угла падения слабо влияет на интерференционную картину.

Сканирующий интерферометр типа

Маха-Цендера, содержащий два светоделителя, оптически связанные с ними два отражателя и две призмы, о т л ич а ю шийся тем, что, с целью осуществления сканирования с повышенной вибростойкостью, призмы установлены в разные плечи интерферометра, а одна из призм установлена с возможностью поступательного перемещения.
