Способ измерения поглощения электромагнитного излучения жидкостью

Способ измерения поглощения электромагнитного излучения жидкостью

Иллюстрации

Показать все

Реферат



Изобретение относится к техни1 Изобретение относится к технике спектроскопии, а именно к способу измерения поглощения электромагнитного излучения жидкостью. Цель изобретения - повышение чувствительности измерения поглощения электромагнитного излучения электропроводящей жидкостью, Способ измерения поглощения электромагнитного излучения жидкостью заключается в измерении на частоте модуляции электромагнитного излучения изменения электропроводности исследуемого объекта электропроводящей ке спектроскопии. Цель изобретения - повышение чувствительности измерения поглощения электромагнитного излучения. Данный способ измерения поглощения электромагнитного излучения жидкостью заключается в том, что на частоте модуляции электромагнитного излучения измеряют изменение электропроводности исследуемой электропроводящей жидкости и эталонной жидкости. При этом частота модуляции , физико-химические свойства исследуемой ловдкости, исследуемый объем жидкости и ограничивающая этот объем поверхность связаны заданным соотношением . Поглощение электромагнитного излучения определяют по отношению измеренных электропроводностей. Относительная чувствительность изменения электропроводности различных проводяш;их жидкостей в условиях . комнатной температуры лежит в пределах 2-3% на градус. жидкости и эталонной жидкости, при этом частота модуляции, физико-химические свойства исследуемой жидкости , исследуемый объем жидкости и ограничивающая этот объем поверхность связаны соотношением с & О5 & со се vj где - частота модуляции, Гц-, - время релаксации электропроводности жидкости, С-, k - коэффициент теплоотдачи, Вт/м трад

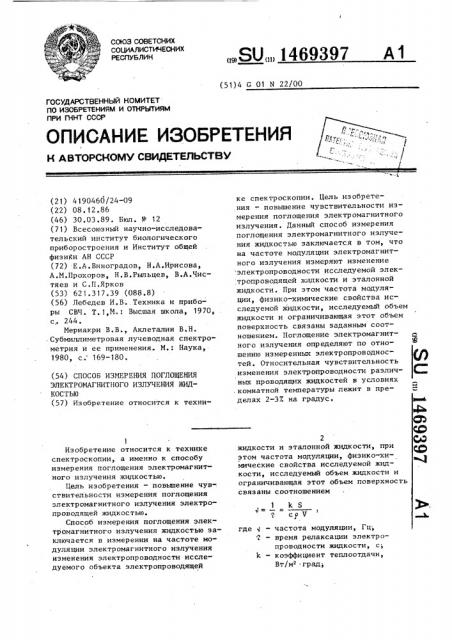

союз советсних социАлистичесних

РЕСПУБЛИН (51) 4 G 01 N 22/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPCHOMY СВИДЕТЕЛЬСТВУ

1 k S

7 СУЧ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ll0 ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГННТ СССР (21) 4190460/24-09 (22) 08.12.86 (46) 30.03.89. Бюл. Ф 12 (71) Всесоюзный научно-исследовательский институт биологического приборостроения и Институт общей физики АН СССР (72) Е.А.Виноградов, Н.А.Ирисова, А.N.Ïðîõîðoâ, Н.В.Рыльцев, В.А.Чистяев и С.П.Ярков (53) 62 1.3 17.39 (088.8) (56) Лебедев И.В. Техника и приборы СВЧ. Т. 1,М.: Высшая школа, 1970, с,. 244.

Мериакри В.В., Аклеталин В.Н. .Субмиллиметровая лучеводная спектрометрия и ее применения. М.: Наука, 1980, с. 169-180. (54) СПОСОБ ИЗМЕРЕНИЯ ПОГЛОЩЕНИЯ

ЭЛЕКТРОМАГНИТНОГО ИЗЛУЧЕНИЯ ЖИДКОСТЬЮ (57) Изобретение относится к техни1

Изобретение относится к технике спектроскопии, а именно к способу измерения поглощения электромагнитного излучения жидкостью.

Цель изобретения — повышение чувствительности измерения поглощения электромагнитного излучения электропроводящей жидкостью.

Способ измерения поглощения электромагнитного излучения жидкостью заключается в измерении на частоте модуляции электромагнитного излучения изменения электропроводности исследуемого объекта электропроводящей

„„SUÄ 1469397 А1 ке спектроскопии. Цель изобретения — повышение чувствительности измерения поглощения электромагнитного излучения. Данный способ измерения поглощения электромагнитного излучения жидкостью заключается в том, что на частоте модуляции электромагнитного излучения измеряют изменение электропроводности исследуемой электропроводящей жидкости и эталонной жидкости. При этом частота модуляции, физико-химические свойства исследуемой жидкости, исследуемый объем жидкости и ограничивающая этот объем поверхность связаны заданным соотношением. Поглощение электромагнитного излучения определяют по отношению измеренных электропроводностей. Относительная чувствительность изменения электропроводности различных проводящих жидкостей в условиях .комнатной температуры лежит в пределах 2-37. на градус.

2 жидкости и эталонной жидкости, при этом частота модуляции, физико-химические свойства исследуемой жидкости, исследуемый объем жидкости и ограничивающая этот объем поверхность связаны соотношением где 1 — частота модуляции, Гц; — время релаксации электропроводности жидкости, с;

k — коэффициент теплоотдачи, Вт/м град;

1469397

1 k S 1 кз ю

I Г cpU где 4— ь

Формула изобретения

Составитель В.Поротов

Редактор М.Петрова Техред М.Дидык Корректор А. Обручар

Заказ 1352/49 Тираж ?88 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина, 101 с — удельная теплоемкость, Дж/кг -градg р — плотность исследуемой жидкости, кг/м ;

U " измеря емый объем, M> j

S — - ограничивающая этот объем поверхность жидкости, м2, а поглощение электромагнитного излучения определяют по отношению измеренных электропроводностей.

Относительная чувствительность изменения электропроводности различных проводящих жидкостей в условиях комнатной температуры лежит в пределах 2-3% на градус.

Способ измерения поглощения элек- 20 тромагнитного излучения жидкостью, включающий облучение исследуемой жидкости модулированным электромагнитным излучением, о т л и ч а ю— шийся тем, что, с целью повы- 25 шения чувствительности измерения поглощения электромагнитного излучения, на частоте модуляции электромагнитного излучения измеряют изме-. нение электропроводности исследуемой и эталонной жидкостей, а поглощение электромагнитного излучения определяют по отношению измеренных величин электропроводностей, при этом частота модуляции определяется соотношением частота модуляции излучения; постоянная времени релаксации электропроводности исследуемого объема жидкости; константа теплоотдачи; поверхность, ограничивающая этот объем удельная теплоемкость; плотность жидкости,; исследуемый объем жидкости.
