Устройство для контроля линейной плотности волокнистого продукта

Устройство для контроля линейной плотности волокнистого продукта

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промышленности. Цель изобретения - повьшение точности контроля путем стабилизации освещенности фотоприемника . Поставленная цель достигается благодаря тому, что устройство содержит дополнительный источник 5 излучения, дифференцирующий усилитель 7 и широтно-импульсный модулятор 11. При повьшении интенсивности источника 1 излучения пропорционально сокращается длительность светового импульса, генерируемого источником 5 излучения, и наоборот. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 С 01 N 33/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ПЛАНТ СССР (21) 4297789/31-12 (22) 17.08.87 (46) 30.03.89. Бюл. È 12 (71) Всесоюзный заочный институт текстильной и легкой промышленности (72) А.Н.Волгин, M.И.Петров, С.Г.Захаров и Л. 1.Леонтьева (53) 677.057.71(088.8) (56) Авторское свидетельство СССР

11 1396056, кл. С 01 N 33/36, !986. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ЛИНЕЙНОЙ ПЛОТНОСТИ ВОЛОКНИСТОГО ПРОДУКТА (57) Изобретение относится к текс„„SU„„1469456 А 1 тильной промышленности. Цель изобретения — повышение точности контроля путем стабилизации освещенности фотоприемника. Поставленная цель достигается благодаря тому, что устройство содержит дополнительный источник

5 излучения, дифференцирующий усилитель 7 и широтно-импульсный модулятор 11. При повышении интенсивности источника I излучения пропорционально сокращается длительность светового импульса, генерируемого источником 5 излучения, и наоборот. 2 ил.

1469456

Изобретение относится к текстильной промышленности.

Цель изобретения — повышение точности контроля путем стабилизации освещенности фотоприемника.

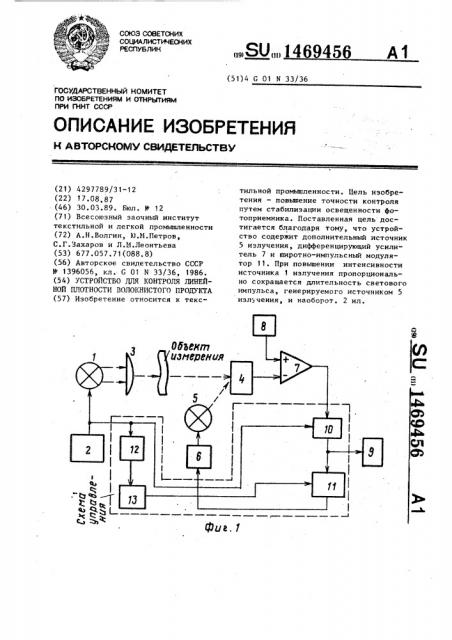

На фиг. 1 показана блок-схема устройства; на фиг. 2 — эпюры выходных сигналов.

Устройство содержит источник 1 излучения с импульсным блоком 2 питания и расположенные последовательно по ходу излучения объектив, 3, объект измерения (волокнистый продукт) и фотоприемник 4, с которым непосредственно (оптически) связан источник 5 излучения, соединенный с импульсным блоком 6 питания. Устройство содержит также дифференциальный усилитель 7, одним входом соединен- 29 ный с выходом фотоприемника 4, а другим — с источником 8 опорного напряжения, и регистратор 9. Схема управления вклюнает запоминающий блок 10, выход которого связан с входом широтно-импульсного модулятора 11, выход которого связан с управляющим входом импульсного блока 6 питания, дифференцирующий блок 12, вход которого связан с выходом им- ЗО пульсного блока 2 питания, а выходс входом детектирующего блока 13, выход которого связан с входом синхронизации широтно-импульсного модулятора 11. Выход усилителя 7 соеди-, 35 нен с информационным входом запоминающего блока 10, управляющий вход которого связан с выходом импульсного блока 2 питания. Регистратор 9 соединен с выходом запоминающего бло- 4р ка 10.

Устройство работает следующим образом.

В начальном положении объект измерения ставится между объективом 3 и фотоприемником 4. Импульсный источ" ник 2 питания генерирует равноамплитудные электрические импульсы постоянной частоты и длительности, источник 1 излучения генерирует аналогичные световые импульсы.

Световой импульс источника 1, проходя через объектив 3, зондирует объект измерения, и ослабленный им по уровню сигнал попадает на фотоприемник 4, который вырабатывает сигнал U4, тем меньший, чем больше линейная плотность объекта измерения.

Импульс фоеотока с фотоприемника 4 подается на дифференциальный усилитель 7, на другой вход которого с блока 8 подается опорное напряжение

U<. В результате на выходе усилителя 7 формируется импульс, амплитуда которого пропорциональна разности сигналов на входах. Эта амплитуда тем больше, чем больше линейная плотность объекта измерения. Уровень импульса запоминается блоком 1О, поскольку в это же время íà его управляющий вход поступает импульс U с выхода им7 пульсного блока 2 питания, по окончании которого о помощью дифференцирующего блока 12 и детектирующего блока 13 формируется короткий отрицательный импульс U з, по фронту которого широтно-импульсный модулятор

11 вырабатывает импульс U „, длительность которого пропорциональна напряжению на входе блока 11 (амплитуда импульса с блока 7). Далее импульс с блока 11 поступает на вход импульсного блока 6 питания, и исИ точник 5 излучения дозасвечивает" фотоприемник 4, минуя объект измерения. Регистратор 9 высвечивает содержимое запоминающего блока 10, По следующему импульсу блока .2 цикл работы устройства повторяется.

Предлагаемое устройство позволяет независимо от линейной плотности контролируемого продукта удерживать постоянной экспозицию фотоприемника и мощность излучения источника 1 измерительного канала. Кроме того, 1 статическая характеристика устройства по линейной плотности монотонно возрастает.

Формула изобретения.

Устройство для контроля линейной плотности волокнистого продукта, содержащее последовательно расположенные источник излучения, объектив

H фотоприемник, выход которого связан с входом усилителя, широтно-импульсный модулятор, регистратор и импульсный блок питания, выходом подключенный к входу источника излучения, о тл и ч а ю щ е е с я тем, что, с целью повышения точности контроля путем стабилизации освещенности фотоприемника, оно снабжено последовательно включенными дифференцирующим и детектирующим блоками, запоминающим блоком, источником опорного напряжения и последовательно включенными дополнительными импульсным блоком
