Реферат



Изобретение относится к устройствам для нанесения покрытий путем распыления на поверхности изделий и может быть использовано при окраске крупногабаритных изделий, например железнодорожных вагонов. Цель изобретения - обеспечение возможности одновременной окраски наружной и внутренней сторон стен изделий и упрощение конструкции устройства. Устройство содержит опорную звездочку, огибающую ее цепь, выполненную с возможностью одностороннего изгиба, приспособление для фиксирования положения ветвей цепи, привод перемещения цепи и два краскораспылителя, один из которых закреплен на свободно опущенном вниз конце цепи. Приспособление для фиксирования положения ветвей цепи выполнено в виде охватывающего цепь троса, соединяющего посредством натяжного механизма концы цепи, при этом другой конец цепи свободно опущен вниз и на нем закреплен другой краскораспылитель. 2 ил.

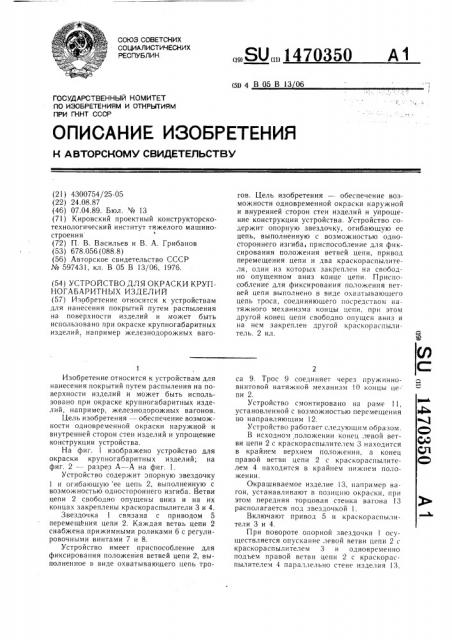

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 В 05 В 13 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4300754/25-05 (22) 24.08.87 (46) 07.04.89. Бюл. № 13 (71) Кировский проектный конструкторскотехнологический институт тяжелого машиностроения (72) П. В. Васильев и В, А. Грибанов (53) 678.056 (088.8) (56) Авторское свидетельство СССР № 597431, кл. В 05 В 13/06, 1976. (54) УСТРОЙСТВО ДЛЯ ОКРАСКИ КРУПНОГАБАРИТНЫХ ИЗДЕЛИЙ (57) Изобретение относится к устройствам для нанесения покрытий путем распыления на поверхности изделий и может быть использовано при окраске крупногабаритных изделий, например железнодорожных ваго1

Изобретение относится к устройствам для нанесения покрытий путем распыления на поверхности изделий и может быть использовано при окраске крупногабаритных изделий, например, железнодорожных вагонов.

Цель изобретения — обеспечение возможности одновременной окраски наружной и внутренней сторон стен изделий и упрощение конструкции устройства.

На фиг. 1 изображено устройство для окраски крупногабаритных изделий; на фиг. 2 — разрез А — А на фиг. 1.

Устройство содержит опорную звездочку

1 и огибающую ее цепь 2, выполненную с возможностью одностороннего изгиба. Ветви цепи 2 свободно опущены вниз и на их концах закреплены краскораспылители 3 и 4.

Звездочка 1 связана с приводом 5 перемещения цепи 2. Каждая ветвь цепи 2 снабжена прижимными роликами 6 с регулировочными винтами 7 и 8.

Устройство имеет приспособление для фиксирования положения ветвей цепи 2, выполненное в виде охватывающего цепь тро„„SU„„1470350 А1 гов. Цель изобретения — обеспечение возможности одновременной окраски наружной и внуренней сторон стен изделий и упрощение конструкции устройства. Устройство содержит опорную звездочку, огибающую ее цепь, выполненную с возможностью одностороннего изгиба, приспособление для фиксирования положения ветвей цепи, привод перемещения цепи и два краскораспылителя, один из которых закреплен на свободно опущенном вниз конце цепи. Приспособление для фиксирования положения ветвей цепи выполнено в виде охватывающего цепь троса, соединяющего посредством натяжного механизма концы цепи, при этом другой конец цепи свободно опущен вниз и на нем закреплен другой краскораспылител ь. 2 ил. са 9. Трос 9 соединяет через пружинновинтовой натяжной механизм !О концы це- пи 2.

Устройство смонтировано на ра ме 11, установленной с возможностью перемещения по направляющим 12.

Устройство работает следующим образом.

В исходном положении конец левой ветви цепи 2 с краскораспылителем 3 находится в крайнем верхнем положении, а конец правой ветви цепи 2 с краскораспылителем 4 находится в крайнем нижнем положении.

Окрашиваемое изделие 13, например вагон, устанавливают в позицию окраски, при этом передняя торцовая стенка вагона 13 располагается под звездочкой 1.

Включают привод 5 и краскораспылители 3 и 4.

При повороте опорной звездочки осуществляется опускание левой ветви цепи 2 с краскораспылителем 3 и одновременно подъем правой ветви цепи 2 с краскораспылителем 4 параллельно стене изделия 13, 1470350

Формула изобретения

Составитель Г. Д,ьяков

Редактор С. Патр1 шева Техред И. Верес Корректор М. Максимишинец

Заказ 1380/8 Тираж 563 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

1 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 1О1 в процессе которых производится окраска наружной и внутренней поверхности торцовой стены вагона 13. В крайних положениях краскораспылителей 3 и 4, устанавливаемых конечными выключателями (не показаны), происходит реверсивное переключение привода 5 и перемещение рамы 11 по направляющим !2 на шаг, равный ширине окрашенной полосы.

После окончания окраски передней торцовой стенки вагона останавливают привод 5 в момент, когда конец правой ветви цепи 2 занимает крайнее верхнее положение, и перемещают вагон в позицию окраски задней торцовой стенки. Для окраски задней торцовой стенки вагона может быть использовано одно устройство. Для окраски боковых стенок вагона, а также торцовых могут быть использованы отдельные устройства аналогичной конструкции расположенные на расстоянии друг от друга, равном расстоянию между стенками окрашиваемого изделия.

Предла гаемое устройство отличается простотой конструкции, малой металлоемкостью и обеспечивает возможность одновременной окраски внутренней и наружной сторон стен вагонов.

Устройство допускает установку ветвей цепи 2 под углом к вертикали путем регулирования положения прижимных роликов 6 винтами 8, что позволяет повысить качество окраски, наклоненных поверхностей изделия.

Устройство для окраски крупногабарит10 ных изделий, содержащее опорную звездочку, огибающую ее цепь, выполненную с возможностью одностороннего изгиба, приспособление для фиксирования положения ветвей цепи, привод перемещения цепи и два краскораспылителя, один из которых закреплен на свободно опущенном вниз конце цепи, отличающееся тем, что, с целью обеспечения возможности одновременной окраски наружной и внутренней. сторон стен изделий и упрощения конструкции устройства, приспособление для фиксирования положения ветвей цепи выполнено в виде охватывающего цепь троса, соединяющего посредством натяжного механизма концы цепи, при этом другой конец цепи свободно опущен вниз и на нем закреплен другой краскораспылитель.
