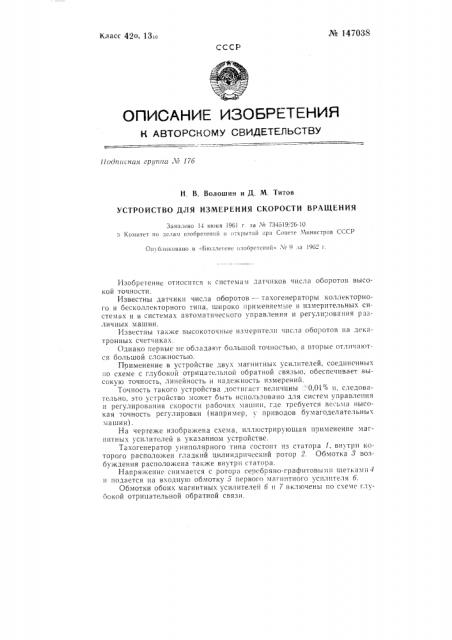

,ив 147038

Класс 42о, 131в

СССР

0ПИСЛНИК ИЗОЬ ЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

liodn«coal epiinna Л 176

H. В. Волошин и Д, М. Титов

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СКОРОСТИ ВРАЩЕНИЯ

Заявлено 11 июня 1961 г. за . м 734519, 26-10 з Комитет ио лелам изобретений и открытий ири Совете Министров СССР

Опубликовано в ;Бюллетене изобретеHllll» X 9 !3 1969 г.

Изобретение относится к системам датчиков числа оборотов высокой точности.

Известны датчики числа оборотов — тахогенераторы коллекторного и бесколлекторного типа. широко применяемые в измерительных системах и в системах автоматического управления и регулирования различных машин.

Известны также высокоточные измерители числа оборотов на декатронных счетчиках.

Однако первые не обладают большой точностью, а вторые отличаются большой сложностью, Применение в устройстве двух магнитных усилителей, соединенных по схеме с глубокой отрицательной обратной связью, обеспечивает высокую точность, линейность и надежность измерений, Точность такого устройства достигал величины . 0,01 о», следовательно, это устройство может быть использовано для систем управления и регулирования скорости рабочих машин, где требуется весьма высокая точность регулировки (например, у приводов бумагоделательных машин).

На чертеже изображена схема, иллюстрирующая применение магнитных усилителей в указанном устройстве.

Тахогенератор униполярного типа состоит пз статора 1, внутри которого располон<ен гладкий цилиндрический ротор 2. Обмотка 8 возбуждения расположена также внутри статора.

Напряжение снимается с ротора серебряно-графитовымп шетками4 и подается па входную обмотку 5 первого магнитного усилителя б.

Обмотки обоих магнитных усилителей б и 7 включены по схеме глуоокой отрицательной обратной связи, Ло 147038

Напряжение, вырабатываемое тахогенератором и усиленное магнитными усилителями б и 7, будет отличаться строгой линейной зависимостью от числа оборотов, стабильностью и может обеспечить точное измерение числа оборотов рабочей машины, с которой связан тахогенератор.

Выходное напряжение, усиленное в системе магнитных усилителей, снимается с зажимов 8 и поступает для использования в схемах регулирования или управления.

Предмет íзобретения

Применение магнитных усилителей в устройстве для измерения скорости вращения, включающем униполярный тахогенератор, напряжение которого усиливается двумя магнитными усилителями. соединенными по схеме глубокой отрицательной обратной связи, с целью достижения высокой точности, линейности и надежности измерений.

М 147038

Составитель описания Б. В. Олеудскнй

Текрсд А. А. Камышникова Корректор И. А. Шпынева

Редактор Б. В. Гурчс-! !o,пи к иеч. Ь!3 1-62 г. Формат бум. ТОХ108 le Объем 0,26 имад, л

Лак. 6078 Тираж 650 Цена 4 коп.

ЦБТИ Комитета ио делам изооретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер. д. 2/6.

Типография ЦБТИ, Москва, Петровка, 14.
