Рабочий орган устройства для отделки бетонных поверхностей

Рабочий орган устройства для отделки бетонных поверхностей

Иллюстрации

Показать все

Реферат



Изобретение относится к промышленности сборного железобетона, может быть использовано для заглаживания бетонных поверхностей и позволяет повысить качество отделки. Это достигается тем, что длина и ширина углубления диска 1 соответственно равны 0,6 и 0,2 его радиуса, а кромки углубления выполнены наружная 3 скругленной, а внутренняя 5 треугольной с вершиной, удаленной от центра на 0,1 радиуса диска 1. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sD 4 В 28 В 11 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4236765/29-33 (22) 28.04.87 (46) 07.04.89. Бюл. № 13 (71) Ленинградский инженерно-строительный институт (72) А. В. Болотный, A. Г. Подопригора (SU).

Во Куанг Зием (VN) и Ярослав Райчык (PL) (53) 666.97.033(088.8) (56) Авторское свидетельство СССР № 630379, кл. Е 04 F 21/16. 1977.

ÄÄSUÄÄ 1470531 А 1 (54) РАБОЧИЙ ОРГАН УСТРОЙСТВА

ДЛЯ ОТДЕЛКИ БЕТОННЫХ ПОВЕРХНОСТЕА (57) Изобретение относится к промышленности сборного железобетона, может быть использовано для заглаживания бетонных поверхностей, и позволяет повысить качество отделки. Это достигается тем, что длина и ширина углубления диска 1 соответственно равны 0,6 и 0,2 его радиуса, а кромки углубления выполнены наружная 3 скругленной, а внутренняя 5 треугольной с вершиной, удаленной от центра на 0,1 радиуса диска 1.

2 ил.

1470531

Формула изобретения

Составитель T. Невзорова

Редактор О. Головач Техред И. Верес Корректор В. Романенко

Заказ 1395/17 Тираж 517 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101

Изобретение относится к промышленности сборного железобетона, в частности для заглаживания бетонных поверхностей.

Цель изобретения — повышение качества отделки.

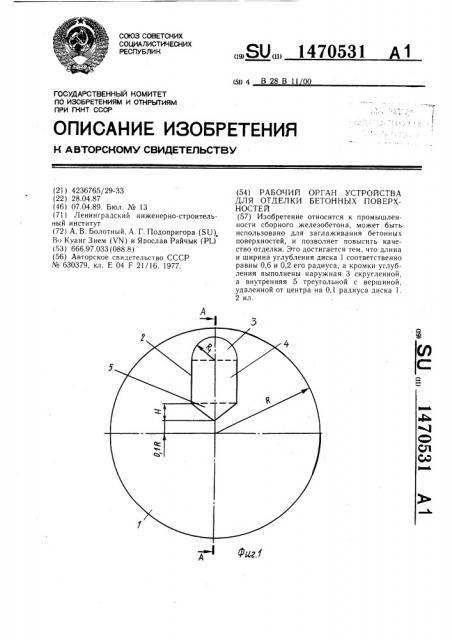

На фиг. 1 изображен диск, план; на фиг. 2 — разрез А-А на фиг. !.

Рабочий орган устройства для отделки бетонных поверхностей состоит из диска 1, на рабочей поверхности которого выполнено углубление 2, смещенное относительно его центра на одну десятую радиуса диска 1.

Углубление 2 по конфигурации состоит из полуокружности 3 радиусом, равным одной десятой радиуса диска 1. К полуокружности 3 прилегает квадрат 4, сторона которого равна диаметру полуокружности 3. К квадрату 4 примыкает равнобедренный треугольник 5 с высотой, равной трем десятым радиуса диска 1.

Рабочий орган работает следующим образом.

Установив диск 1 на поверхность свежеотформованного железобетонного (бетонного) изделия с предварительно нанесенным на нее водостойким веществом, включают привод (не показан) диска 1. В процессе его вращения и поступательного движения по заглаживаемой незатвердевшей бетонной поверхности под заглаживающим диском 1 происходит интенсивное перемешивание частиц поверхности изделия с водостойким веществом. Благодаря конфигурации углубления 2 в виде треугольника 5, квадрата 4 и полуокружности 3 диск 1 равномерно по всему диаметру воздействует на обрабатываемую поверхность.

В результате равномерного распределения заглаживающей .способности диска по ширине заглаживаемой полосы на обрабатываемой поверх юсти образуется равномерный по толщине слой наносимых на нее во-. достойких веществ.

Рабочий орган устройства для отделки бетонных поверхностей, содержащий приводной диск с углублением на рабочей поверхности, отличаюш,ийся тем, что, с целью повышения качества отделки, длина и ширина углубления диска соответственно равны

0,6 и 0,2 его радиуса, а кромки углубления выполнены наружная — скругленной, а внутренняя — треугольной с вершиной, удаленной от центра на 0,1 радиуса диска.
