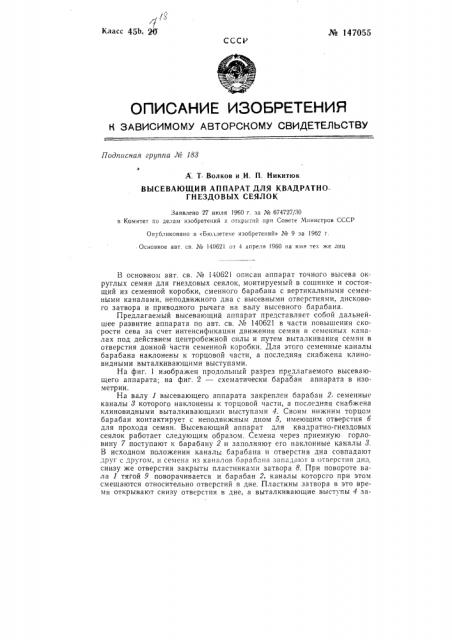

Класс 45b,, Щ № 147055

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 188

А". T. Волков и И. П. Никитюк

ВЪ|СЕВАЮЩИЙ АППАРАТ ДЛЯ КВАДРАТНОГНЕЗДОВЫХ СЕЯЛОК

Заявлено 27 июля 1960 г за № 674727/30 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 9 за 1962 г.

Основное авт. св № 14062! от 4 апреля !960 на имя тек же лиц

В основном авт. св. № 140621 описан аппарат точного высева округлых семян для гнездовых сеялок, монтируемый в сошнике и состоящий из семенной коробки, сменного барабана с вертикальными семенными каналами, неподвижного дна с высевными отверстиями, дискового затвора и приводного рычага на валу высевного барабана.

Предлагаемый высевающий аппарат представляет собой дальнейшее развитие аппарата по авт. св. № 140621 в части повышения скорости сева за счет интенсификации движения семян в семенных каналах под действием центробежной силы и путем выталкивания семян в отверстия донной части семенной коробки. Для этого семенные каналы барабана наклонены к торцовой части, а последняя снабжена клиновидными выталкивающими выступами.

На фиг. 1 изображен продольный разрез предлагаемого высевающего аппарата; на фиг. 2 — схематически барабан аппарата в изометрии.

На валу 1 высевающего аппарата закреплен барабан 2, семенные каналы 3 которого наклонены к торцовой части, а последняя снабжена клиновидными выталкивающими выступами 4. Своим нижним торцом барабан контактирует с неподвижным дном 5, имеющим отверстия б для прохода семян. Высевающий аппарат для квадратно-гнездовых сеялок работает следующим образом, Семена через приемную горловину 7 поступают к барабану 2 и заполняют его наклонные каналы 3.

В исходном положении каналы барабана и отверстия дна совпадают руг с другом, и семена из каналов барабана западают в отверстия дна, снизу же отверстия закрыты пластинками затвора 8. При повороте вала 1 тягой 9 поворачивается и барабан 2, каналы которого при этом смещаются относительно отверстий в дне. Пластины затвора в это время открывают снизу отверстия в дне, а выталкивающие выступы 4 заходят в отверстия дна и выталкивают зерна на дно борозды Благодаря наклонному расположению каналов движение в них семян интенсифицируется под действием центробежных сил. В совокупности с выталкиванием семян выступами 4 эти мероприятия обеспечивают повышение скорости сева

Предмет изобретения

Высевающий аппарат для квадратно-гнездовых сеялок по авт. св. № 140621, отличающийся тем, что, с целью повышения скорости сева за счет интенсификации движения семян в семенных каналах под действием центробежной силы и путем выталкивания семян в отверстия донной части семенной коробки, семенные каналы барабана наклонены к торцовой части, а последняя снабжена клиновидными выталкивающими выступами.

¹ 147055

Риа2
