Многосопловой мундштук для литьевых машин

Многосопловой мундштук для литьевых машин

Иллюстрации

Показать все

Реферат



Изобретение относится к области переработки полимерных материалов литьем под давлением. Цель изобретения - снижение трудоемкости изготовления мундштука и его наладки. Для этого большая ступень (4) выполнена в виде упругого элемента, снабженного опорой 10, а корпус выполнен сборным, причем большая ступень сопла размещена в одной его части 2, а меньшая 6-в другой 1. Диаметр полости 7 опорной поверхности большей ступени 4 больше диаметра меньшей ступени сопла 6, а по центру размещена опора 10, причем ее высота меньше глубины полости. Большая ступень 4 сопла со стороны опорной поверхности снабжена равномерно расположенными по диаметру выступами, высота выступов больше высоты опоры. Для отделения мудштука от пресс-формы выступы выполнены под углом к опорной поверхности, в которой размещена большая ступень 4. 3 з.п. ф-лы, 7 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1470550 А1 51) 4 В 29 С 45/20 (ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BT0PCHOMV СВИДЕТЕЛЬСТВУ фиг,1 (21) 4293284/23-05 (22) 22.06.87 (46) 07.04.89. Бюл. № 13 (72) Г. Х. Калимуллин и В. A. Карачев (53) 678:057.745 (088.8) (56) Авторское свидетельство СССР № 1353628, кл. В 29 С 45/46, 1986. (54) МНОГОСОПЛОВОЙ МУНДШТУК

ДЛЯ ЛИТЬЕВЫХ МАШИН (57) Изобретение относится к области переработки полимерных материалов литьем под давлением. Цель изобретения — снижение трудоемкости изготовления мундштука и его наладки. Для этого большая ступень

4 выполнена в виде упругого элемента, снабженного опорой 10, а корпус выполнен сборным, причем большая ступень сопла размещена в одной его части 2, а меньшая 6— в другой 1. Диаметр полости 7 опорной поверхности большей ступени 4 больше диаметра меньшей ступени 6 сопла, а по центру размещена опора 10, причем ее высота меньше глубины полости. Большая ступень

4 сопла со стороны опорной поверхности снабжена равномерно расположенными по диаметру выступами, высота выступов больше высоты опоры. Для отделения мундштука от пресс-формы выступы выполнены под углом к опорной поверхности, в которой размешена большая ступень 4. 3 з.п. ф-ль1, 7 ил.

470550

Формула изобретения

1

Изобретение относится к области переработки полимерных матери"., ов литьем под давлением.

Цель изобретения — снижение трудоемкости изготовления мундштука и его наладки

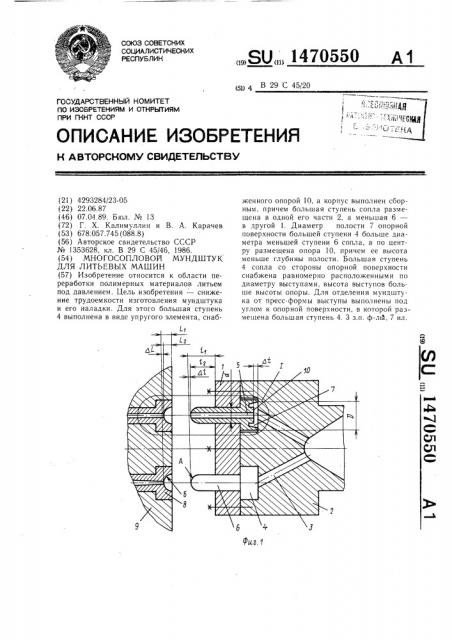

На фиг. 1 изображен мундштук и работаюшая с ним пресс-форма в исходном положении; на фиг. 2 — то же, в процессе работы; на фиг. 3 — узел 1 на фиг. 1 (при снабжении большей ступени сопла выступами на опорной поверхности); на фиг. 4 — узел

ll на фиг. 2 (при снабжении большей ступени сопла выступами на опорной поверхности); на фиг. 5 — узел 1 на фиг. 1 (при выполнении выступов под углом к опорной поверхности); на фиг. 6 — узел 11 на фиг. 2 (при выполнении выступов под углом к опорной поверхности); на фиг. 7 — узел 1 на фиг. 1 (при замене сопла заглушкой).

Многосопловый мундштук для литьевых машин содержит жестко скрепленные корпусные детали 1 и 2, причем в детали 2 выполнены литниковые каналы 3 и сопла 4 с литниковыми каналами 5. Литниковые каналы 5 сопел 4 сообщены с литниковыми каналами 3 корпусной детали 2. Сопла 4 выполнены ступенчатыми и смонтированы подвижными в осевом направлении. Причем большие ступени сопел 4 размещены в корпусной детали 2, а меньшие ступени 6 сопел 4 — — в корпусной детали 1. Большие ступени сопел 4 выполнены в виде упругого элемента, что обеспечено выполнением на опорных поверхностях полостей 7, диаметр которых D выполнен больше диаметра d меньших ступеней 6 сопел, снабженных на концах сферическими поверхностями А. Большие ступени сопел 4 имеют пределы деформации больше, чем сумма пределов погрешностей изготовления и установки сопел h, г и сопрягаемых с ними по поверхностям Б литниковых втулок 9 пресс-формы 8@L . Со стороны опорной поверхности большие ступени сопел 4 снабжены опорами 10, причем их высота меньше глубины полостей 7 и составляет зазор между опорами 10 и корпусной деталью 2 величиной >t, причем 4t>

:М1+ ь7.

Работа мундштука осуществляется следующим образом:

При подводе мундштука к пресс-форме 8 сопла 4 своими сферическими поверхностями

А упираются в сферические поверхности Б 1HTHHKoBb1x втулок 9, при этом, за счет упругости больших ступеней сопел 4, выбираются погрешности изготовления и установки сопел 4 h f и изготовления и установки литниковых втулок 9 и 1 За счет того, что большие ступени сопел 4 имеют предел деформации больший, чем сумма пределов погрешностей изготовления и установки сопел

Ы и литниковых втулок 9 — h 1, происходит плотное контактное взаимодействие сопел 4 и литниковых втулок 9. При этом за5

2 зор между опорами 10 и корпусной деталью

2 at на некоторых соплах выбирается полностью, а на некоторых остается. Мундштук готов к работе. Затем через литниковые каналы 3 корпусной детали 2 и литниковые каналы 5 сопел 4 полимерный материал впрыскивается в пресс-форму 8.

Мундштук аналогично работает и при снабжении его соплами 4 с расположенными на опорной поверхности большей ступени выступами 11, равномерно распределенными по диаметру, причем внутренний диаметр D выступов 11 выполнен больше диаметра d меньших ступеней 6. По центру большей ступени сопла 4 расположены опоры 10, причем высота меньше высоты выступов 11 на величину at. В этом случае упругость большей ступени сопла 4 обеспечена его конструктивным выполнением.

Мундштук может работать (фиг. 5 и 6) и с соплами 4, у которых выступы 11 на большей ступени расположены под углом к опорной поверхности, а корпусная деталь 2 снабжена впадинами 13. В этом случае работа мундштука осуществляется аналогично описанной. но сопла 4 при смыкании закручиваются вокруг своей оси при выборе зазора д t. При отводе мундштука от пресс-формы 8 сопла 4 будут раскручиваться, что облегчает. отделение мундштука от прессформы 8. Возможна замена любого сопла 4 или нескольких сопел заглушками при необходимости уменьшения количества рабочих сопел 4. В этом случае работа мундштука не изменяется.

Выполнение больших ступеней сопел упругими, а корпуса мундштука сборным позволяет снизить трудоемкость изготовления мундштука и его наладки на пресс-форму.

В процессе работы и наладки сопла автоматически выставляются на сопряженную пресс-форму.

1. Многосопловой мундштук для литьевых машин, содержаший корпус с литниковыми каналами, расположенные в корпусе ступенчатые сопла с литниковыми каналами, сообгцаюшимися с литниковыми каналами корпуса для подачи расплава в форму, с меньшей ступенью, размещенной со стороны формы, смонтированные подвижно в осевом направлении, отличающийся тем, что, с целью снижения трудоемкости изготовления мундштука и его наладки, большая ступень выполнена в виде упругого элемента и снабжена опорой, а корпус выполнен сборным, причем большая ступень сопла размещена в одной его части, а меньшая — в другой.

2. Мундштук по п. I, отличающийся тем, что с большей ступени сопла со стороны опорной поверхности выполнена полость, 1470550 диаметр которой по опорной поверхности больше диаметра меньшей ступени сопла, а по центру размещена опора, причем ее высота меньше глубины полости.

3. Мундштук по п. 1, отличающийся тем, 5 что большая ступень сопла со стороны опорной поверхности снабжена равномерно расположенными по диаметру выступами, причем внутренний диаметр выступов выполнен больше диаметра меньшей ступени сопла, а по центру размещена опора, причем ее высота меньше высоты выступов.

4. Мундштук по пп. 1 и 3, отличающийся тем, что, с целью облегчения отделения его от формы, выступы выполнены под углом к опорной поверхности, а часть корпуса, в которой размещена большая ступень, снабжена впадинами.!

470550, -(Д4 " Ж)

11 g 1g

gg- l3l -3L) г

1Z

Ю 10

11

Щ/2. Е
