Пневмотранспортное устройство всасывающего типа для выгрузки сыпучих материалов

Пневмотранспортное устройство всасывающего типа для выгрузки сыпучих материалов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в химической, металлургической промышленности, в производстве строительных изделий при выгрузке сыпучих материалов из емкостей. Цель изобретения состоит в повышении надежности путем обеспечения послойной выгрузки материала при перекрытии всей площади емкости за счет сложного движения сопла. Устройство состоит из планетарного механизма 8, связанного с приводом вращательного 5-7 и возвратно-поступательного 2 движений, и имеет выходной вал 9, расположенный наклонно, который размещен в подшипниковой опоре 10, жестко связанной с всасывающим соплом 11. Причем заборная часть сопла 11 имеет насадку 13 из эластичного материала с радиальными прорезями. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1470633 (5D 4 В 65 G 53/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7 5 бак

Фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (21) 4292445/40-11 (22) 03.08.87 (46) 07.04.89. Бюл. № 13 (72) Н. И. Винокуров и В. В. Шаршков (53) 621.867.81.068 (088.8) (56) Авторское свидетельство СССР № 79273, кл. В 65 G 53/14, 1950. (54) ПНЕВМОТРАНСПОРТНОЕ УСТРОЙСТВО ВСАСЫВАЮШЕГО ТИПА ДЛЯ ВЫГРУЗКИ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение может быть использова.но в химической, металлургической промышленности, в производстве строительных изделий при выгрузке сыпучих материалов из емкостей. Цель изобретения состоит в повышении надежности путем обеспечения послойной выгрузки материала, при перекрытии всей площади емкости за счет сложного движения сопла. Устройство состоит из планетарного механизма 8, связанного с приводом вращательного 5 и возвратно-поступательного 2 движений, и имеет выходной вал

9, расположенный наклонно, который размещен в подшипниковой опоре 10, жестко связанной с всасывающим соплом 11. Причем заборная часть сопла 11 имеет насадку 13 из эластичного материала с радиальными прорезями. 1 з. п. ф-лы, 4 ил.

1470633

Изобретение относится к пневмотранспортному оборудованию для выгрузки и транспортирования сыпучих материалов в химической, металлургической, пищевой промышленности, в области строительных материалов и других отраслях, связанных с использованием сыпучих материалов в технологических процессах.

Цель изобретения — повышение эффективности выгрузки.

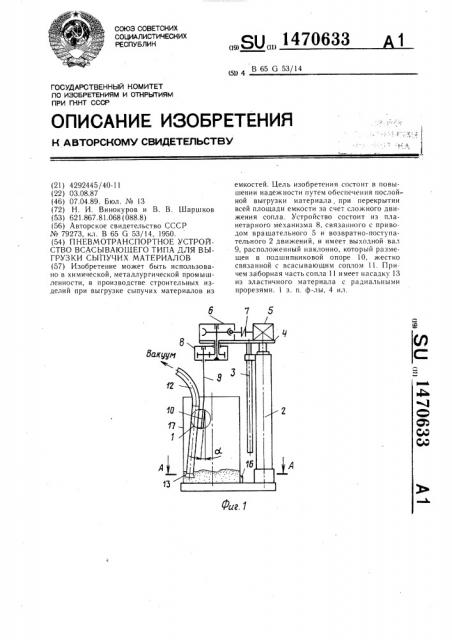

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 2; на фиг. 4— подшипниковая опора, разрез.

Устройство для выгрузки сыпучих материалов состоит из опорной рамы 1, на которой установлен .в виде цилиндра 2 привод подъема-опускания, снабженный направляющей 3. На кронштейне 4 цилиндра 2 смонтирован дополнительный привод вращения — двигатель 5, связанный с редуктором 6 через муфту 7. Редуктор 6 связан с планетарным механизмом 8, выходной вал 9 которого расположен наклонно и установлен в подшипниковой опоре 10 всасывающего сопла 11, подсоединенного к гибкому трубопроводу 12. На заборной части сопла 11 установлены насадка 13 с радиальными прорезями 14 и сетка 15. На раме 1 по упору 16 установлена емкость 17 с сыпучим материалом, подлежащим выгрузке.

Устройство работает следующим образом.

Емкость 17 с сыпучим материалом устанавливается на раму 1 по упору 16 при поднятом штоке цилиндра 2. При включении двигателя 5 через муфту 7 и привод приводится в движение планетарный механизм 8, выходной вал которого обеспечивает сложное эпициклоидальное движение. За счет свободной установки в подшипниковой опоре 10 всасывающее сопло 11 совершает колебательное и плоскопараллельное движения без собственного вращения относительно планетарного механизма 8. При последующем опускании штока цилиндра 2 по направляющей 3 и одновременном движении сопла 11 обеспечивается последовательное перекрытие всех зон сечения емкости 17, а при создании разрежения в трубопроводе производится послойная выгрузка сыпучего ма 0 териала. Использование насадки 13 позволяет уменьшить подсос воздуха за движущимся соплом 11 и обеспечить разрушение свода материала на стенках емкости 17 при взаимодействии лепестков насадки. Кроме того, повышается полнота выгрузки ма15 териала из емкости благодаря взаимодействию лепестков зонтика с днищем емкости. Для исключения попадания посторонних предметов в транспортный трубопровод на сопле 11 установлена сетка !5.

Формула изобретения

1. Пневмотранспортное устройство всасывающего типа для выгрузки сыпучих материалов, преимущественно из открытых сверху вертикальных цилиндрических емкостей, содержащее опорную раму в виде стойки и сопло, соединенное с транспортным трубопроводом и смонтированное на упомянутой стойке с возможностью перемещения вдоль нее от привода, отличающееся тем, ЗО что, с целью повышения эффективности выгрузки, оно снабжено приводом вращения сопла, включающим в себя планетарный механизм, выходной вал которого расположен наклонно и размещен в подшипниковой опоре, жестко соединенной с соплом, причем

35 последнее расположено параллельно валу.

2. Устройство по. 1, отличающееся тем, что заборная часть сопла имеет коническую насадку, расширяющуюся книзу с радиальными прорезями.

1470633

Составитель Н. Никитина

Редактор М. Бланар Техред И. Верес Корректор В. Романенко

Заказ 1405/22 Тираж 723 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, )К вЂ” 35, Раушская на 6., д. 4/5
