Реферат



Изобретение относится к пневматическому приводу, в частности к пневмодомкратам и силовым пневмоцилиндрам. Цель изобретения - повышение надежности фиксации. Домкрат содержит цилиндрический корпус 1, шток 2 с коническими поверхностями 3,4, разрезные конические втулки 5,6, пружины 7, поршень, состоящий из двух частей 8,9 и уплотнения 10,11. При подаче воздуха под давлением в полость А часть 8 поршня, перемещаясь вдоль штока 2, воздействует выступающей частью на разрезную конусную втулку 5, которая, в свою очередь, сжимает пружины 7 и освобождает конусную поверхность 3. Как только величина расклинивания превысит суммарную силу трения между частями 8,9 поршня и разрезными втулками 5,6 со стенкой корпуса 1, шток 2 начинает перемещаться в направлении полости Б. Для фиксации штока 2 давление воздуха сбрасывается, и шток надежно фиксируется. В обратном направлении домкрат работает аналогично. 1 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 В 66 F 3/24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) ДОМКРАТ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ СССР (21) 4228304/31-1! (22) 13.04.87 (46) 07,04.89. Вюл. 11 13 (71) Институт автоматики АН КиргССР (72) О.Д.Алимов, М.Т.Мамасаидов и P.Ê.Tóâàëüáàåâ (53) 621.866(088.8) (56) Авторское свидетельство СССР

11 163740, кл. В 66 F 1/08, 1964, „„SU„„1470655 А1 (57) Изобретение относится к пневматическому приводу, в частности к пневмодомкратам и силовым пневмоцилиндрам. Цель изобретения — повышение надежности фиксации. Домкрат содержит цилиндрический корпус 1, шток

2 с коническими поверхностями 3, 4, 1470655 раэрезные конические втулки 5, 6, пружины 7, поршень, состоящий из вух частей 8, 9, и уплотнения 10, ll. При подаче воздуха под давлением в полость A часть 8 поршня, перемещаясь вдоль штока 2, воздействует выступающей частью на разрезную конусную втулку 5, которая, в свою очередь, сжимает пружины 7 и освобождает конусную поверхность 3. Как толь-..

Изобретение относится к пневматическопу приводу, в частности к пневмодомкратам и силовым пневмоцилиндрам.

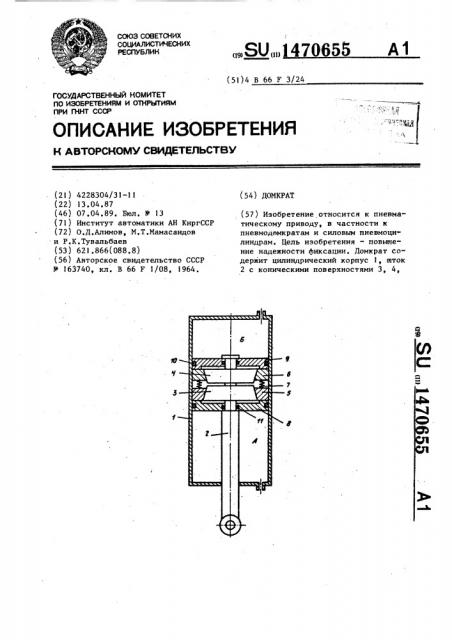

Цель изобретения — повышение надежности фиксации, На чертеже изображен домкрат, разрез.

Домкрат содержит цилиндрический корпус 1, шток 2 с конической поверх- 10 ностью 3 и дополнительной конической поверхностью 4, разрезные кони-:. ческие втулки 5 и 6, пружины 7, поршень, состоящий из двух частей 8 и 9, закрепленных с воэможностью ограниченного перемещения вдоль оси штока

2, и уплотнения 10 и ll, Исходное положение характеризуется отсутствием давления воздуха в полостях А и Б, При этом сила упругос- 2О ти пружин 7 воздействует йа разрезнне конические втулки 5 и 6 и заклинивает их между конусными поверхностями 3 и 4 штока и стенкой корпуса 1.

Сила трения, возникающая между раз25 резной конической втулкой 5 и стенкой корпуса 1, противодействует перемещению штока 2 в направлении полости Б, а сила трения между разрезной дополнительной конической втулкой 6 и стенкой цилиндра 1 противодействует перемещению. штока в направлении полости А.

При подаче воздуха под давлением в полость А часть 8 поршня 4, переме- 35 щаясь вдоль штока 2, воздействует выступающей частью на разрезную конус- ° ную втулку 5, которая сжимает пружи-: ны 7 и освобождает конусную поверхко величина расклинивания превысит суммарную силу трения между частями

8, 9 поршня и разреэными втулками

5, Ь со стенкой корпуса 1, шток 2 начинает перемещаться в направлении полости Б. Для фиксации штока 2 давление воздуха сбрасывается, и шток надежда фиксируется. В обратном направлении домкрат работает аналогично. 1 ил, ность 3. С этого момента усилие, создаваемое давлением воздуха, передается на торцевую поверхность конусной поверхности 3 и связанный с ней шток 2. Направление усилия совпадает с направлением расклинивания раз резной конической втулки 6, Поэтому, как только величина его превысит суммарную силу трения между частями 8 и 9 поршня и разрезными втулками

5 и 6 со стенкой корпуса 1, шток 2 начинает перемещаться в направлении полости Б. Для фиксации штока 2 в требуемом положении давление воздуха в полости А сбрасывается, и шток 2, согласно исходному положению, останавливается и надежно фиксируется. В обратном направлении домкрат работает аналогично описанному. формула изобретения

Домкрат, содержащий цилиндрический корпус, шток и поршень с механизмом фиксации, включающим в себя подпружиненную разрезную коническую втулку, расположенную между боковой стенкой корпуса и конической поверхностью на штоке, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности фиксации, шток выполнен с дополнительной противоположно направленной указанной конической поверхностью и снабжен дополнительной разрезной конической втулкой, расположенной между боковой стенкой корпу1 са и конической поверхностью штока, поршень выполнен из двух частей, смонтированных снаружи конических

1470655

Составитель А. Мазилкин

Техред М. Ходанич Корректор я. Романенко

Редактор 0.10рковецкая

Заказ 1422/23 Тираж 625 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 втулок и конических поверхностей штока с возможностью ограниченного перемещения вдоль оси штока и взаимодействия с коническими втулками, которые подпружинены одна относительнО другой.
