Изобретение относится к устройствам для электрохимической обработки шахтных вод и позволяет проводить очистку различных по составу шахтных вод, повышает степень обеззараживания и умягчения их до санитарных норм. Устройство-электролизер для электрохимической обработки шахтных вод, включающее корпус прямоугольной формы, нерастворимые катод и анод, разделяющую диафрагму, установленную с возможностью перемещения так, что отношение объема анодной камеры к катодной может изменяться в пределах (1:3)-(1:34). 1 табл., 2 ил.

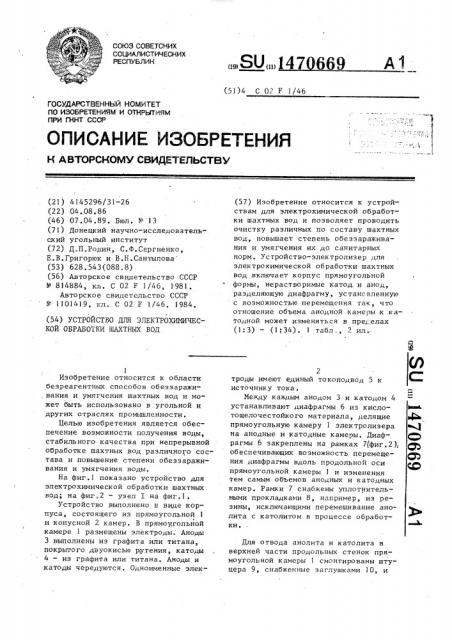

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ.

РЕСПУБЛИН (19) (11) (51)4 С 02 F 1/46

Н АBTOPCHOMV СВИДЕТЕЛЬСТВУ (57) Изобретение относится к устройствв ам для элек тро химической об раб о тки шахтных вод и позволяет проводить очистку различных по составу шахтных вод, повышает степень обеззараживания и умягчения их до санитарных норм, Устройство-электролизер для электрохимической обработки шахтных вод включает корпус прямоугольной формы, нерастворимые катод.и анод, разделяющую диафрагму, установленную с возможностью перемещения так, что отношение объема анодной камеры к .катодной может изменяться в пре>;елах (1:3) — (1:34). 1 табл,, 2 ил. ки.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4145296/31-26 (22) 04.08.86 (46) 07.04,89. Бюл. N- 13 (71) Донецкий научно-исследовательский угольный институт (72) Д,П.Родин, С.Ф.Сергиенко, Е.В.Григорюк и В.Н.Сантылова (53) 628.543(088.8) (56) Авторское свидетельство СССР

¹ 814884, кл. С 02 F 1/46, 1.98!.

Авторское свидетельство СССР

¹ 1101419, кл. С 02 Г 1/46. 1984 ° (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБОТКИ ШАХТНЫХ ВОД.

Изобретение относится к области безреагентных способов обеззараживания и умягчения шахтных вод и может быть использовано в угольной и других отраслях промышленности.

Целью изобретения является обеспечение возможности получения воды, стабильного. качества при непрерывной обработке шахтных вод различного состава и повышение степени обеззараживания и умягчения воды.

На фиг.1 показано устройство для электрохимической обработки шахтных вод; на фиг.2 — узел I на фиг.1.

Устройство выполнено в виде корпуса, состоящего из прямоугольной 1 и конусной 2 камер. В прямоугольной

1 камере 1 размещены электроды. Аноды

3 выполнены из графита или титана, покрытого двуокисью рутения, катоды

4 — из графита или титана. Аноды и катоды чередуются. Одноименные элек2 троды имеют единый токоподвод 5 к источнику тока.

Между каждым анодом 3 и катодом 4 устанавливают диафрагмы 6 из кислотощелочестойкого материала, делящие прямоугольную камеру 1 электролизера на анодные и катодные камеры. Диафрагмы 6 закреплены на рамках 7(фиг.2), обеспечивающих возможность перемещения диафрагмы вдоль продольной оси прямоугольной камеры 1 и изменения тем самым объемов анодньж и катоцных камер. Рамки 7 снабжены уплотнительными прокладками 8, например, из резины, исключающими перемешивание анолита с католитом в процессе обработДля отвода анолита и католита в верхней части продольных стенок прямоугольной камеры 1 смонтированы штуцера 9, снабженные заглушками 10, и

1470669 сборники 11 с патрубками для отвода воды.

Конусная камера 2 имеет патрубок

12 для подвода исходной воды и экран

13 для распределения восходящего потока воды равномерно по всему сечению прямоугольной камеры 1 электролизера.

Устройство работает следующим образом.

По патрубку 12 исходную воду подают в электролизер и обрабатывают при плотности тока 1 А/дм и при cоотношении объемов анодных и катодных камер (1.: 3) — (1: 34), Расход воды

7, 2 л/ч. Анолит и католит выводят из электролизера раздельно через соответствующие штуцера 9 и сборники 11.

Католит очищают от солей жесткости путем отстаивания и фильтрации. Очищенный от осадка солей жесткости католит смешивают с анолитом.

В таблице приведены результаты обработки воды в зависимости от соотношения объемов анодной и катодной камер.

В соответствии с санитарными нор мами по устройству и содержанию предприятий угольной промышленности вода должна иметь жесткость не выше

7 мг-экв/л, колииндекс не более 3 и нейтральную среду. Как следует из таблицы, указанные параметры достисловия обработки Вода после обработки

Вода до обработки

КолиПлот- Отношени ность объема тока, анодной

А/дм камеры к катодной

С1, игэкв!

/л

Х(ест" Кол

Же ст.-. кость

Общая, мг-экв /

/и

Уиягчение, Х рН кость инд объеиа, мг-экв

/л

0. 2,5

1 6,8

2 7,1

4 7,7

0 3,1

0 6,7

2 7,3

2 7,9

5 8,4

1 5 1 ! 7,0

3 7,5

8,1

0 . 7,5

8,9

2 9,0

7 9,2

72,5

84,0

87,7

88,3

67,3

72,3

77,4

80,5

81,3

51,8

54,3

75,3

82,7

41,2

64, 3 ..

75,4

84,0

34

19

17

19

3

? 2 т 3

1,1 1

1

2,3 1

1

1

1,6 1

1

0,7 1

1

9,6

4,8

4 3

4,1

8,4

7,1

5,8

5;0

4,8

7,8

7,4

4,0

2,8

4,5

3,1

2,0

35,0 20 8,0 18,5

25,7 500-1000 8,2 14,7

l6,2 с 500 8,5 6„5

12,6 500 8,1 . 16,5 гаются только при отношении объема анодной камеры к катодной в предлагаемых пределах ° Кроме того, в зави5 симости от состава исходной воды соотношение объемов изменяется.

По сравнению с известным предложенное устройство обеспечивает очистку воды различного состава до санитарных норм, при этом степень обеззараживания и умягчения увеличивается на 10-15Х.

Эффект достигается за счет возможности регулирования катодной и

15 анодной камер и, соответственно, рН католита и анолита; и концентрации активного хлора.

Формула изобретения

Устройство для электрохимической обработки шахтных вод, включающее корпус прямоугольной формы, нерастворимые катод и анод и диафрагму, о т л и ч а ю щ е е с я тем, что, 25 с целью обеспечения возможности получения воды стабильного качества при непрерывной обработке шахтных вод различного состава и повышения степени обеззараживания и умягчения воды, 30 диафрагма установлена между электродами с возможностью перемещения так,. что отношение объема анодной камеры к катодной может изменяться в пределах 1:3-1:34, I 4 7066 )

Риг.2
