Грунтовая эмаль для стальных изделий

Грунтовая эмаль для стальных изделий

Иллюстрации

Показать все

Реферат



Эмаль предназначена для покрытия стальных изделий бытовой и газовой аппаратуры. С целью снижения температуры начала размягчения, повышения коэффициента термического расширения, текучести, грунтовая эмаль для стальных изделий содержит следующие компоненты, мас.%: SIO<SB POS="POST">2</SB> (48,78-55,05)

NA<SB POS="POST">2</SB>O (17,72-24)

AL<SB POS="POST">2</SB>O<SB POS="POST">3</SB> (0,99-3), COO (0,5-1,5), MNO (0,99-3,18)

FE<SB POS="POST">2</SB>O<SB POS="POST">3</SB> (0,5-1)

TIO<SB POS="POST">2</SB> (8-10)

CAO (4,95-7,(17,05)

MGO (0,5-1)

NIO (0,5-3)

LI<SB POS="POST">2</SB>O (1,94-3)

CL<SP POS="POST">-</SP> ((17,0,5-3) и обладает следующими свойствами: температура начала размягчения (443-455)°С, КТЛР - (117-125)<SP POS="POST">.</SP>10<SP POS="POST">-7</SP> град<SP POS="POST">-1</SP>, растекаемость при 850°С (37-42) мм, интервал температуры обжига (830-90°С). 2 табл.

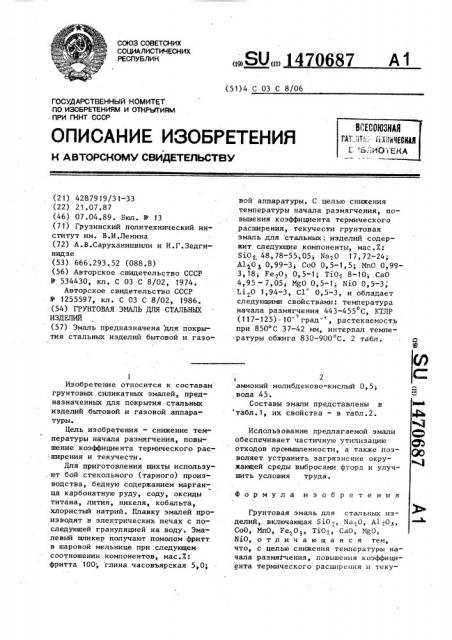

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 С 03 С 8/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4287919/31-33 (22) 21 ° 07.87 (46) 07.04.. 89. Бюл. У 13 (71) Грузинский политехнический институт им. В.И.Ленина (72) А.В.Саруханишвили и И.Г.Зедгинидзе (53) 666.293.52 (088.8) (56) Авторское свидетельство СССР

У 534430, кл. С 03 С 8/02, 1974.

Авторское свидетельство СССР и 1255597, кл. С 03 С 8/02, 1986. .(54) ГРУНТОВАЯ ЭМАЛЬ ДЛЯ СТАЛЬНЫХ

ИЗДЕЛИЙ (57) Эмаль предназначена для покрытия стальных иэделий бытовой и газоI

Изобретение относится к составам грунтовых силикатных эмалей, предназначенных для покрытия стальных изделий бытовой и газовой аппаратуры.

Цель изобретения — снижение температуры начала размягчения, повышение коэффициента термического расширения и текучести.

Для приготовления шихты использу.ют бой стекольного (тарного) производства, бедную содержанием марганца карбонатную руду, соду, оксиды титана, лития, никеля, кобальта, хлористый натрий. Плавку эмалей производят в электрических печах с последующей грануляцией на воду. Эмалевый шликер получают помолом фритт в шаровой мельнице при .следующем соотношении компонентов, мас.%: фритта 100; глина часовъярская 5,0;

„„SU„„14?068? А1 вой аппаратуры. С целью снижения температуры начала размягчения, повышения коэффициента термического расширения, текучести грунтовая эмаль для стальных: изделий содержит следующие компоненты, мас.%:

810 48,78-55,05; NaqO 17,72-24;

A1 O О, 99-3; CoO О, 5-1, 5; МпО О, 993,18; Fe O 0,5-1; TiOg 8-10; СаО

4,95; 7,05; MgO 0,5-1, NiO 0,5-3;

Li O 1,94-3, С1 0,5-3, и обладает следующими свойствами: температура начала размягчения 443-455 С, КТЛР (117-125) 10 град, растекаемость при 850 С 37-42 мм, интервал температуры обжига 830-900 С. 2 табл. аммоний молибденово-кислый 0,5; ,вода 45.

Составы эмали представлены в табл.1, их свойства — в табл.2 °

Использование предлагаемой эмали обеспечивает частичную утилизацию отходов промышленности, а также позволяет устранить загрязнение окружающей среды выбросами фтора и улучшить условия труда.

Формула из об р е те ния

Грунтовая эмаль для стальных изделий, включающая SiO, Na<0, А1 0, СоО, МпО, Fe<0>, Т О, СаО, МяО, NiO, отличающаяся тем, что,.с целью снижения температуры начала размягчения, повышения коэффициента термического расширения и теку1470687 чести, она дополнительно содержит

Li О и Cl при следующем соотношении компонентов, мас.й:

NnO

Pe<0 >

СаО

NgO

NiO

Ы О

Сl

Таблица 1

48, 78-55, 05

17, 72-24

О, 99-3

О, 5-1,5

Si0

Na@0

А120 у

СоО

Содержание компонентов, мас. 7, в составе

2 3 б

Таблица 2

Свойства

l Г

2 3

Известный

Температура на-. чала размягчения оС 455 490-520

Коэффициент линейного термического расширения, град- 10 125 121

Растекаемость при 850 С, мм 37-42 .

Интервал темпе./ ратуры об» жига, С 830-900 830-900 830-900 860-920

443

450

117 108,27-111,93

37-42 18-24

37-42

Составитель Н Мамина

Редактор О.Юрковецкая Техред Л.Олийнык Корректор С.Шекмар

Заказ 1427/25 Тираж 416 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Ужгород, ул. Гагарина, 101

Sion

На аО

Аl рОз

Со0

МпО

Ре йз

TiO<, СаО

NgO

Ni0

Li>O

С1

48,78

24

0 99

1,5

0,99

0,5

4,95

0,5

1,79

50, 13

21,51

2,62

0,5

1,99

0,57.

9,59

5,88

0,52

1,94

1,75

55,05

17,72

1

3,18

8

7,05

0,5

0,5

0,99-3, 18

О, 5-1

8-10

4,95-7,05

О, 5-1

0 5-3

1, 94-3

О, 5-3
