Состав для покрытия стеклоизделий

Состав для покрытия стеклоизделий

Иллюстрации

Показать все

Реферат



Изобретение относится к стекольной промышленности ,в частности, к получению многоцветных декоративных покрытий, рисунков, надписей на изделиях из стекла, фарфора, фаянса и др. непосредственной фототрафаретной печатью и декалькоманией. С целью снижения температуры плавления печатных красок, сокращения времени закрепления их на подложке и снижения стоимости состав для покрытия стеклоизделий содержит следующие компоненты, мас.%: касторовое масло 1-10, церезин 5-50, олеиновая кислота 1-5, парафин остальное. Температура плавления 60-70°С, время закрепления на подложке 1-2с, выход годной продукции 90-95%. 1 табл.

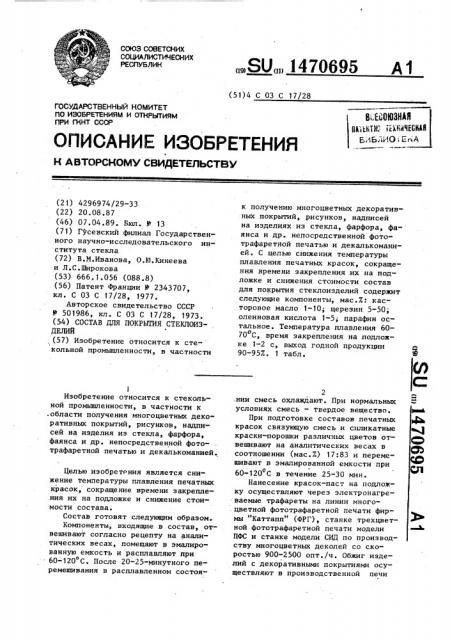

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 С 03 С 17/28

5 ЫОЮЗНЯ

81i jiT) iikbAq

E,, ÁËßÎ i cОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTQPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (2 1) 4296974/29-33 (22) 20.08.87 (46) 07.04.89. Бюп. N 13 (71) Гусевский филиал Государственного научно-исследовательского института стекла (72) В.М.Иванова, О.IO.Кинеева и Л.С.Широкова (53) 666 ° 1.056 (088.8) (56) Патент Франции NP 2343707, кл. С 03 С 17/28, 1977.

Авторское свидетельство СССР

Ф 501986, кл. С 03 С 17/28, 1973. (54) СОСТАВ ДЛЯ ПОКРЫТИЯ СТЕКЛОИЗ-, ДНЛИЙ (57) Изобретение относится к стекольной промьппленности, в частности

Изобретение относится к стекольной промышленности, в частности к .области получения многоцветных декоративных покрытий, рисунков, надписей на изделия из стекла, фарфора, фаянса и др. непосредственной фототрафаретной печатью и декалькоманией, Целью изобретения является снижение температуры плавления печатных красок, сокращение времени закрепления их на подложке и снижение стоимости состава.

Состав готовят следующим образом.

Компоненты, входящие в состав, отвешивают согласно рецепту на аналитических весах, помещают в эмалированную емкость и расплавляют при

60-120 С. После 20-25-минутного перемешивания в расплавленном состоя„„Я0„„1470695 А1 к получению многоцветных декоративных покрытий, рисунков, надписей на изделиях из стекла, фарфора, фаянса и др. непосредственной фототрафаретной печатью и декалькоманией ° С целью снижения температуры плавления печатных красок, сокращения времени закрепления их на подложке и снижения стоимости состав для покрытия стеклоизделий содержит следующие компоненты, мас.Х: касторовое масло 1-10; церезин 5-50; олеиновая кислота 1-5; парафин остальное. Температура плавления 6070 С, время закрепления на подложке 1-2 с, выход годной продукции

90-957.. 1 табл.

2 .нии смесь охлаждают. При нормальных условиях смесь — твердое. вещество.

При подготовке составов печатных красок связующую смесь и силикатные краски-порошки различных цветов отвешивают на аналитических весах в соотношении (мас.Ж) 17:83 и перемешивают в эмалированной емкости при

60-120 С в течение 25-30 мин.

Нанесение красок-паст на подложку осуществляют через электронагреваемые трафареты на линии много. цветной фототрафаретной печати фирмы "Каттапп" (ФРГ), станке трехцветной фототрафаретной печати модели

ПФС и станке модели СИД по производству многоцветных деколей со скоростью 900-2500 опт./ч. Обжиг изделий с декоративными покрытиями осуществляют в производственной печи з 1470695— непрерывного действия при 560-580 С.

Контроль качества изделий осуществляют по ГОСТУ.

В таблице приведены конкретные составы и их свойства.

Из таблицы видно, что печатные краски на основе предлагаемого состава обладают низкой температурой плавления (60-70 С), имеют короткое время закрепления на подложке (1"

2 с), что удовлетворяет требованиям многоцветной высокоскоростной печа- ти.

Использование изобретения позволит улучшить качество декоративных покрытий с увеличением выпуска годной продукции на ЗОХ sa счет снижения температуры плавления печатных красок, сокращения времени закрепления нх на подложке и замены в составе канифоли, а также снизить стоимость состава в 18 раэ эа счет замены дефицитных, дорогостоящих натуральных продуктов °

Формула изобретения

Состав для покрытия стеклоизделий, включающий парафин и касторовое масло, отличающийся тем, что, с целью снижения температуры плавления печатных красок, сокращения времени закрепления их на подложке и снижения стоимости, он дополнительно содержит церезин и олеиновую кислоту при следующем соотношении компонентов, мас.7.:

Касторовое масло 1-10

Цереэин 5-50

20 . Олеиновая кислота 1-5

Парафин Остальное

8ааод гадаой ародув» даве

Тендература паевле виа, С

Состав Содерааю е аомиовеатов, нас Л

Время ва-. креддениа ва подлоахе, с

Парафиа Овенаоваа царевна Касторовое кажете месдо

1 40 0 50 500 . 50 70 2»0 . 90 Чястав това - 90.

2 71е0 3,0 25,0 1,0 68 1,5 92 То ае 92

5 86,0 1 0 5 0 10 0 60 1,0 95 - -"- 95

Составитель Г.Буровцева

Редактор О.Юрковецкая Техред Л.Олейник

Корректор С.Шекмар

Заказ 1427/25 Тираж 416 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина,101
