Устройство для сигнализации о режиме управления приводом исполнительного механизма

Устройство для сигнализации о режиме управления приводом исполнительного механизма

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам управления процессом электролитического получения алюминия и предназначено для сигнализации о режиме управления приводом исполнительных механизмов алюминиевого электролизера. Цель изобретения - повышение надежности управления и увеличение за счет этого производительности электролизера. Устройство содержит реле-повторитель 3 положения ключа 6 выбора режима управления и индикаторную лампу 5. Введено промежуточное 9 и сигнальное 4 реле, при этом обмотка промежуточного реле соединена с источником питания управляющей системы, а обмотка сигнального реле соединена с источником питания реле-повторителя

индикаторная лампа соединена с источником питания реле-повторителя через контакт сигнального реле, подключенного к дискретному входу управляющей системы. Поставленная цель достигается за счет того, что в случаях выхода из строя системы управления производится оперативная сигнализация о режимах работы системы непосредственно на объекте управления. Устройство позволяет снизить число аварий. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН!

Ю4У

Г

ММ Р

Al 1

РЖ1ЮЮ ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

Г1РИ ГКНТ СССР (21) 4235765/23-02 (22) 27.04.87 (46) 07.04.89. Бюл. 13 (71) Всесоюзный научно-исследовательский и проектный институт алюми- .

:ниевой, магниевой и электродной промышленности (72) З.М.Туринский, Б.М.Гуревич, .А.Л.Нестеров, Г.М.Тенлицкий, В.Н.Никулин, Б.Я.Урумбаев и О.П.Довгаль (53) 669.713.72(088.8) (56) Справочник по проектированию автоматизированного электропривода и систем управления технологическими процессами. / Под ред. В.И.Круновича и др. — Энергоиздат, 1982, с.37> рис.1-34. (54) УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ О

РЕЖИМЕ УПРАВЛЕНИЯ ПРИВОДОМ ИСПОЛНИТЕЛЬНОГО МЕХАНИЗМА (57) Изобретение относится к средствам управления процессом электролитического получения алюминия и предназначено для сигнализации о режиме управления приводом исполниf (511 4 С 25 С 3/20 Н 04 q 9/00 тельных механизмов алюминиевого элекЭ тролизера. Цель изобретения — повышение надежности управления и увеличение за счет этого производительности электролизера. Устройство содержит реле-повторитель 3 положения ключа 6 выбора режима управления и индикаторную лампу 5. Введены про;чежуточное 9-,и сигнальное 4 реле, при этом обмотка промежуточного реле. соединена с источником питания управляющей системы, а обмотка сигнального реле соединена с источником питания реле-повторителя, индикаторная лампа соединена с источником пптания реле-повторителя через контакт сигнального реле, подключенного к дискретному входу управляющей системы. Поставленная цель достнгаегсл за счет того, что в случаях выхода из строя системы управления производится оперативная сигнализация о режимах работы системы непосредственно на объекте управления. Устройство позволяет снизить число аварий.!ил.

1470812

Изобретение относится к датчикам дискретной информации о состоянии объекта управления, устанавливаемым на алюминиевых электролизерах, имеющих собственный потенциал относи- тельно шины "земля", и может быть использовано в цветной металлургии и .в других отраслях на агрегатах,ис пользующих электроэнергию в качест- 10 ве реагента.

Целью изобретения является повыше-. ние надежности управления и увеличения за счет этого производительI ности электролизера. 15

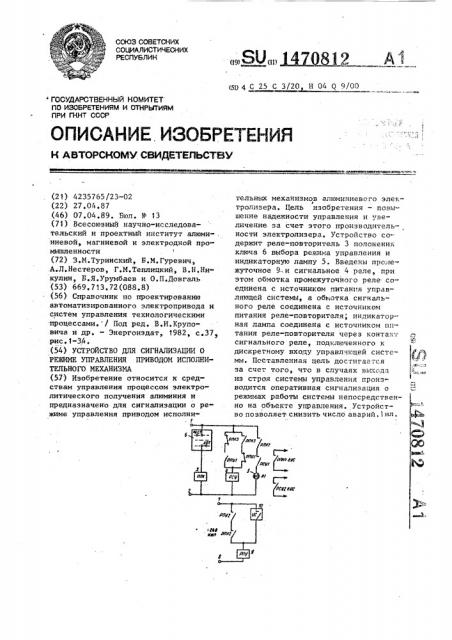

На чертеже представлена принципиальная электрическая схема предлагаемого устройства для сигнализации о режиме управления приводом исполнительных механизмов алюмини- 20 евого электролизера, отражающая его аппаратурную реализацию.

Устройство состоит из двух электрических схем, одна из которых клем-» мами 1 и 2 подключена к источнику силовой электроэнергии" 220 В в шкафу управления электролизером (ШУЭ) и включает параллельно подключенные реле-повторитель (РПК) 3 сигнальное реле (РСУ) 4 и индикаторную лампу ЗО (Л1) 5, и ключа 6 выбора режима управления (КВР). Другая электрическая цепочка своими клеммами 7 и 8 подключена к источнику питания управляющей системы (24 В), который установ- З лен в помещении для периферийного оборудования системы и отключается при возникновейии неисправностей управляющей системы для их ликвидации, Эта схема состоит из промежу- щ точного реле 9 управления (РПУ). Обмотка РПУ включается контактом 10 (УС) от коммутатора релейных сигналов управляющей системы, а также подхватывается на самоблокировку нор- д5 малько открытым собственным контак-, том РПУ 2 и нормально открытым контактом РПК 2 реле-повторителя 3.

Обмотка РСУ включается двумя парами контактов РПК3 и РПУ1, один из которых должен быть нормально открытым, а другой нормально закрытым (для обеспечения включения обмотки РСУ в случае несрабатывания одного из этих реле). Для обеспечения автоматической проверки исправ-, ности работы аппаратуры отдельных электрических схем устройства для сигнализации о режиме управления приводом нормально открытые контакты РПК4 реле-повторителя 3 и РСУ2 реле сигнализации подключены к дискретному входу управляющей системы.

Устройство работает следующим образом.

При переключении КВР 6 на ШУЭ из . положения "Мести." в положение "Авт.", которое обычно выполняет электролизник в корпусе, запитывается обмотка РПК 3. Это реле своими нормально открытыми контактами РПК1,РПК2,РПКЗ и РПК4 подготавливает включение Л1 5, подготавливает цепочку самоблокировки

РПУ 9, включает РСУ 4 и формирует сигнал управляющей системе о переводе КВР 6 в положение "Авт." РСУ 4, включаясь через нормально закрытый контакт РПУ1, своим нормально открытым контактом РСУ 1 коммутирует питающее напряжение Л1 5, и она включается, Через 0,5-2,0 с (период циклического опроса дискретных сигналов управляющей системой) переключение режима управления "обнаружено" управляющей системой, которая при этом по специальной программе формирует управляющее воздействие и замыкает контакт 10 УС (на 20-50 мс). Этот контакт, в свою очередь, запитывает обмотку РПУ 9, которое становится на самоблокировку через контакт РПУ2 и своим нормально закрытым контактом

РПУ1 отключает питание обмотки реле 4, Контакт этого реле РСУ1 отключает Л1 5. Через 1 цикл контроля (О 5-2,0 с) управляющая система проверяет правильность включения устройства сигнализации по отсутствию сигнала от реле 4 (контакт РСУ2 открыт) и наличию сигнала от реле-повторителя 3 (контакт РПК4 закрыт).

Электролизник, переключивший ключ

KBP в положение "Авт.", сначала видит включение индикаторной лампы ("электролизер не управляется от управляющей системы" ), а через

0,5-2 с ее отключение, что означает подключение привода исполнительного механизма к управляющей системе. Если ключ 6, реле 3, реле 4 или индикаторная лампа неисправны, то лампа 5 Л1 не включается вообще.

:Если неисправна управляющая система или реле 9, то индикаторная лампа

5 Л1 включается и не гаснет до тех пор, пока ключ 6 КВР не приведен в

1470812 положение "Местн.". Если неисправность управляющей системы возника. ет, когда ключ 6 KBP находится в положении Авт.", то она обнаруживается программами контроля исправности оборудования управляющей системы, автоматически полностью или частично отключается питание периферийного оборудования управляющей системы и обмотка реле РПУ обесточивается.

Тогда через нормально закрытый контакт РПУ1 включается питание на обмотку реле 4 и индикаторную лампу

5 Л1, что должно быть обнаружено электролизником, непрерывно наблюдающим за технологическим оборудованием. Злектролизер при этом цереводится на ручное управление.

Предотвращение неконтролируемого включения приводов исполнительных механизмов электролизера достигается тем, что в случаях выхода из строя аппаратуры АСУТП основное технологическое оборудование не остается без надзора за счет оперативной сигнализации о режимах работы управляющей системы, установленной по месту на лицевой панели ШУЭ. Кроме того,,улучшается качество функционирования

:управляющей системы за счет реализации алгоритма автоматического квитирования действий персонала в корпусе и проверки правильности работы периферийной аппаратуры системы.

В состав устройства входят четыре элемента, два из которых— промежуточное и сигнальное реле и схемы их подключения к источникам питания обмоток ранее в схемах контроля и управления алюминиевыми электролизерами не применялись. Зти элементы являются неотьемлемой частью устройства для сигнализации о режиме управления приводом электролизера, так как без них невозможно нормальное функционирование устройства в непрерывном режиме.

Таким образом, появляются новые свойства информационного обеспечения управляющей системы — непрерывность сигнализации о режиме управления приводом электролизером, а также повышение надежности работы основного агрегата (снижение аварий с "самоходами" приводов) и управляющей системы (программная диагностика отказов аппаратуры системы).

"5

П р и и е р. Автоматическая схема управления технологическими процессами электролизера алюминия на серии из двух корпусов по 98 электролизеров с УВК типа СМ-2М включает ключи выбора режима управления приводами для реверсивного перемещения аноднаго массива и балки механизма АПГ,цля питания электролизеров глиноземом. Реле устройства для сигнализации о режиме управления этими приводами состоит из двух реле типа РПН1-ШУЗ на 220 В и индикатор- . ной лампы, установленных в ШУЭ, и одного реле типа РМУГ (РСУ 523. 402

СП), установленного на щите сменных блоков ь. помещениях КИП с периферийной аппаратурой управления на 11-14 электролизеров. Нормально открытые контакты реле РПК и РСУ, установленных в ШУЭ, выведены в помещение

КИП и подключены на ьход группового коммутатора дискретных сигналов (АС22-10). Один нормально открытый контакт группового коммутатора р0» лейных сигналов (А641-15) от каждой, группы коьжутируюпр х реле управляю щей системы выведен на щит сменных блоков и включен в цепь питания реле

РПУ. Коммутатор дискретных сигналов опрашивается УВК СМ-2М один раз в

1 с; выдача управляющих команд, в частности включение питания обмот ку реле РПУ, осуществляется программно и выполняется по мере необходимости.

Использование предлагаемого устройства позволяет сни-ить количество самопроизвольных перемещений исполнительных механизмов электролизеров за счет своевременного перевода ключа КВР в положение Мести. и существенно снизить последствия от возникающих "самоходов" за счет своевременной реакции на них; упро." стить взаимодействие технологического персонала в корпусе с управляющей системой; снизить трудозатраты на обслуживание системы за счет автоматической диагностики неисправностей аппаратуры управляющей системы. формула изобретения

Устройство для сигнализации о режиме управления приводом исполнительного механизма, преимущественно в системе автоматического управления алюминиевого электролизера, содержа2 6 торителя, обмотка сигнального реле соединена с источником переменного напряжения через две параллельные цепочки, одна из которых соедржит нормально открытый и нормально закрытый контакты промежуточного реле и реле-повторителя, а другая — нормалько закрытый и нормально открытый контакты промежуточного реле и реле-повторителя, индикаторная лампа соединена с источником переменного напряжения через нормально открытые контакть1 реле"повторителя сигнального реле, которое, в свою очередь, своим нормально Открытым контактом подсоединено к дискретнЬму входу системы автоматического управления.

14708 i

ПХЕЕ ХХСт ОщХИК ХХЕрЕХ тЕННО го Н ЛИОН;:. ; "ХИЯ, реле-повторитель пола".-.ехх11..>: к11юч .. вы- бора режима управления, соединенное с истОчникОм переменнОгО ХхахХряжен11я

H ИН>ДИК Это 0 > УХО 11аИ!1У, О x Л Ii Ч B

Ю Щ Е Е С и " li„!I О„.. li;:1>IÜÂ ПО вышения надежности управления и УBе - личения за счет этого производительности злектролизера, в него введены промежуточное H cHI "нл пх ИО„--. реле H

HCT ОЧНИК ПО CT О ЯБН 0 ГО На >1Р1>:>>>>:= >11> ПP -I том обмотка. Иро. е 11уто хнох:с реххе соединена с Ххсточником пос оянного напряжения через параллельные цепочКИ ОДНЙ ИЗ КО О НЫХХ CA l (ЕРЖИХ> HOP мально >этХ",рытt I :;Он акт УХ>11авляющеи

СистЕХХЫ>, а >ХХР 1 ая "" НОРХХНХХЬНО О 1КРЫтХ>!Я койтакты самоблокирох>11 11 н реле--пов . > ц;-н-; хк Корректор М.Максимишинец
